三、MPSIM调试软件
MPSIM是一个DOS下的PIC单片机调试软件，它不需要其他任何附加的硬件，只需要一台电脑就可以进行PIC单片机的仿真调试，十分适合爱好者使用。调试方法类似于DOS的DEBUG调试软件，需要手工输入命令来进行调试，如果你会使用DEBUG，会比较容易上手。

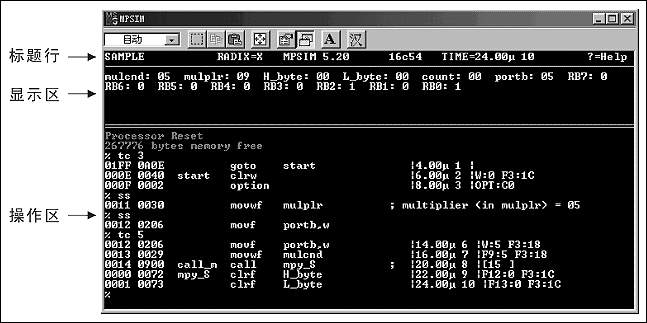

图7就是MPSIM的界面。其中标题行显示的是当前调试的程序名、数制的基数、MPSIM的版本、当前调试的PIC单片机型号和程序运行的时间等。显示区是由用户选择显示PIC引脚或寄存器的状态。操作区是由用户输入命令和显示调试的信息。
1. MPSIM的文件
为了使用好MPSIM，我们需要先知道MPSIM的一些文件的功能。
这是MPSIM软件的初始化命令文件，内部包含了一系列命令，在进入MPSIM软件的时候会顺序执行MPSIM.INI文件的内容，用户可以改变这个文件内容，按照自己的需要进行初始化。
MPSIM.JRN
这个文件里记录的是上次用户调试的过程，如果你需要在下次调试时重现上次调试过程，就可以利用这个文件，方式是在调试时使用“LJ”命令来调用调试记录文件。不过每次使用MPSIM时，这个文件都会被刷新，所以需要在上次调试后就把这个文件改名保存，然后在下次调用。
.STI

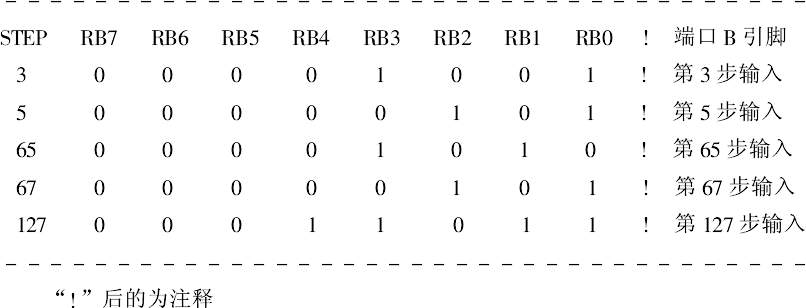

如果你需要在调试时输入信号，就要利用I/O口输入设置文件（*.STI），这个文件允许在调试过程中的任意一步设置输入I/O口的状态，这相当于设置这个I/O口的电平状态。这个文件需要在调试之前就编辑好，然后在调试时使用“ST文件名”来调用这个文件，在执行程序时，输入I/O口的状态就会在你需要的时候改变。现在看一下这个文件的内容，比如：
我们可以看到，STEP下的数字就是步数，在这个步数时就设置相应的I/O口，步数规定为一个十进制的数值。RB7～RB0是需要改变的I/O口引脚名，RB7～RB0下的就是对应于这个步数的I/O口状态。
2. MPSIM常用的调试命令
AB
退出MPSIM软件，使用该命令退出时，MPSIM不会刷新MPSIM.JRN（调试记录文件）。
Q
退出MPSIM软件。
AD
在显示区增加显示项目，此命令一般用在MPSIM的初始化命令文件中，可以直接设置好显示区的内容。
命令格式：AD〈项目〉[，数制]
[，位数]
DV
删除显示项目。
命令格式：DV〈项目〉
B
在指定的地址、指定的标号或寄存器满足一定条件的地方设置断点。
命令格式：B[地址|标号|寄存器
表达式]
命令举例：
B 100H；在地址100H的地方设置断点
B START；在标号START处设置断点
B F2 ？驦30；若F2寄存器大于30则中断
BC
清除断点，如果不加参数则清除所有断点。
命令格式：BC [地址|标号|寄存器]
DB
显示设置的所有断点。
E
从当前PC值或指定的地址执行程序，遇到断点或者按任意键将停止执行程序。
命令格式：E [地址]
SS
单步执行当前PC或指定地址处的一条指令。
TC
跟踪执行程序，也可以指定执行几条指令。
命令格式：TC [指令数]
GO
程序复位并开始执行。
DI
显示指定地址的程序。
命令格式：DI〈地址1〉〈，地址2〉
DR
显示所有寄存器的内容。
F
显示/修改寄存器，当显示出寄存器值后，可以直接输入一个新的数制来修改这个寄存器。
W
显示/修改W寄存器，修改方法同F命令。
SE
显示/修改I/O口状态，修改方法同F命令。
IA
显示/修改程序区，使用这个命令后，MPSIM会显示该地址的程序代码，这时你可以输入汇编语言指令来修改程序。
ZR
所有寄存器清零。
LO
装入待调试程序文件。
O
保存修改后的程序代码。
GE
装入执行外部命令文件。
ST
装入I/O口输入设置文件。
LJ
装入并执行MPSIM.JRN文件。
DW
打开/关闭看门狗（监视定时器WDT），参数E代表启用WDT，D代表关闭WDT。
命令格式：DW〈E|D〉
P
选择调试的PIC单片机型号，型号的格式为一个数字，比如54代表PIC16C54。
H
帮助。
3. MPSIM的一般调试方法
现在使用MPSIM软件中附带的SAM-PLE程序来说明调试方法：
（1） 首先进入MPSIM软件。
（2） 输入命令“GE sample.ini”，这将装入并执行sample.ini文件，这个文件是我们要调试的程序的初始化命令文件，它完成了装入待调试程序文件、装入I/O口输入设置文件和设置调试环境的功能，我们可以看到这个文件的内容：
————————————-
LO SAMPLE；装入SAMPLE.HEX程序文件和SAMPLE.LST程序列表文件
ST SAMPLE；装入SAMPLE.STI I/O
口输入设置文件
SR X；设置数制基数为十六进制
ZP；清除路径表
ZR；所有寄存器清零
ZT；程序运行时间计数器清零
RE；程序运行时间计数器和执行步
数计数器清零
P 54；调试的PIC单片机型号为54
NV；清空显示区
AD mulcnd；在显示区增加mulcnd标
号内容的显示
AD mulplr
AD H-byte
AD L-byte
AD count
AD portb
AD RB7，B，1
AD RB6，B，1
AD RB5，B，1
AD RB4，B，1
AD RB3，B，1
AD RB2，B，1
AD RB1，B，1
AD RB0，B，1
RS；处理器复位
————————————-
当然，我们也可以手工输入这些命令来完成设置工作。
（3） 现在我们就可以使用常用的SS单步执行、TC跟踪执行、B设置断点等命令调试程序了。
（4）调试完成后，可以使用Q命令或AB命令退出MPSIM软件。
本文介绍的编程器软件和MPSIM仿制调试软件可以到：http：//ediy.yeah.net上下载。
（电子DIY工作室）
