故障现象：
能够正常开机，但开机后全功能失控。
分析与检修：

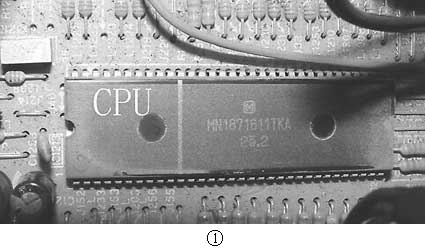

此机采用的是松下M16M的机芯，该机芯的控制系统是电压合成遥控系统，其中CPU的型号为MN1871611TKA（见图1）。它不但作为遥控系统的中央处理器，而且对整机的保护电路复位、功能电路切换、图像伴音制式切换、图像伴音设定自检等功能也起控制作用。现在既然是全功能失控，很自然就与CPU是否能正常进入工作状态有关了。其实，在电视机维修中，遇到失控的故障是经常碰到的。这种故障通常有三种不同的情况表现，一种是：本机的键控功能正常，而遥控却失效。此类故障多数发生在遥控信号的发射和遥控信号的接收电路上，针对遥控信号的发射电路（即遥控器），主要原因就是电池不正常、电路板被腐蚀了或是遥控器键盘矩阵电路存在着开路或接触不良故障，还有就是红外发射二极管的性能不正常，晶振的性能不良。当然，最直接的判断方法就是用一个好的遥控器进行对故障机遥控，若能正常遥控的，则就说明原来的遥控器出问题了。针对于遥控信号的接收电路，就要着重检查遥控接收头。在正常工作下，接收头是利用内部的光敏二极管接收到遥控信号（38kHz规律变化的红外光）时，再将光信号转换成电流或电压信号，经过放大、检波、整形后还原遥控指令编码送到CPU进行译码，再输出控制指令到各个接口电路的。故此，若是接收头的性能不良，或是接收头与CPU的接口电路不能正常传输数据，便是无法进行正常遥控的根源。另一种情况表现是能够正常遥控操作，可本机的键控却失灵。这样就要检查按键矩阵电路，通常是由于按键漏电、按键不能复位，矩阵二极管击穿、漏电、或是性能不良所致。还有一种情况就是遥控和本机键控功能全部失效。此故障多发生于系统CPU及其相关电路上。应着重检查CPU有无正常工作电压（通常为5V供电的），尤其是供电电路是否正常，检查CPU的复位电路是否正常，检查时钟电路是否正常和CPU本身是否性能不良。此机CPU的、、紜{6}脚均为5V电源输入，为复位输入脚，为外接时钟振荡器，这些应为重要的检查对象。

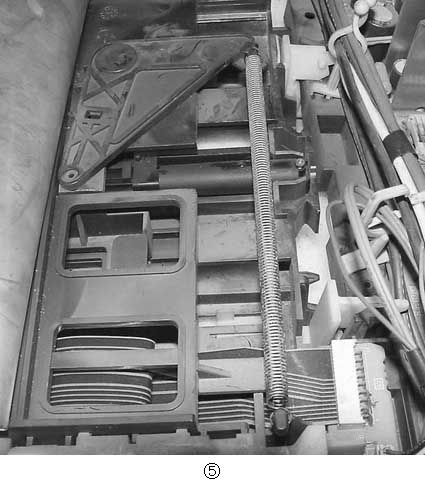

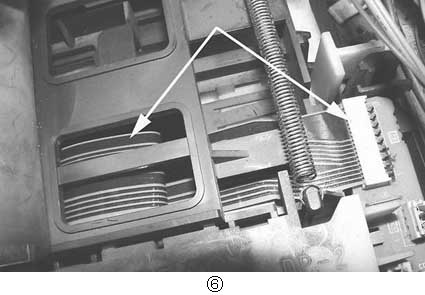

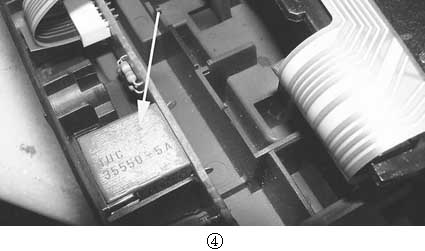

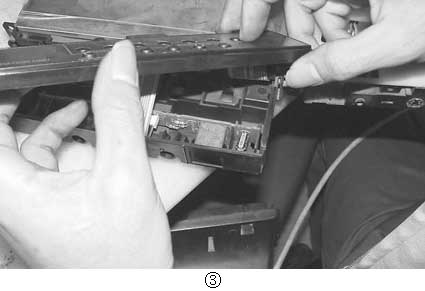

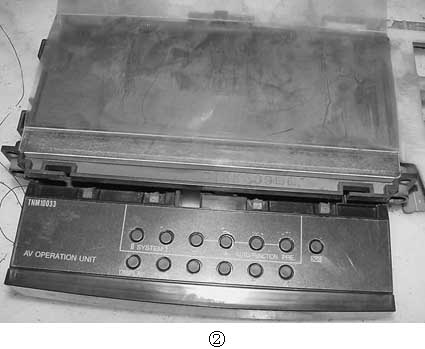

首先测量IC1213的（供电脚），只有4.5V，比正常值（5V）偏低。测量复位脚（54脚）电压正常。由于曾经碰到因存储器损坏而降低CPU的工作电压而导致全功能失控，故试着吸空存储器的供电脚，再测量CPU电压，依然没有改变。怀疑晶振有漏电现象，直接更换晶振后，开机尝试，故障却依旧。查电路得知，CPU的①脚为遥控输入端，于是边按动遥控器，边测量其①脚，发现电压没有跳变。怀疑是接收头损坏，此机的面板按键为托盘形式（见图2），按动它时，整个键盘就会弹出来。而接收头却隐藏在托盘里面，于是拔出整个托盘，拆下托盘的面板盖，终于看到接收头了（见图3、4）。接好电源后，用遥控器对其遥控，直接用万用表测量它的信号输出端，这时电压有变化了，说明这并非接收头所为。观察此按键托盘的结构，它的键扫描输入和遥控接收输出都是经过线排Q2传输到系统CPU的（见图5、6），由于在按动面板按键时必须要将整个按键托盘弹出才能正常操控，这样伸缩活动托盘，必定会使Q2线排经常折叠、拉伸，长此以往，自然会造成线排折断，从而不能传输数据。于是，用表测量两端线排的阻值，果然发现有3根走线开路了。马上找来导线另外连接上去，然后开机尝试，一切恢复了正常。
这种按键为托盘形式的设计，会经常出现断线排而导致全功能失控，这是同一类型松下机的一个通病。
（谢龙）
