东芝289X6M彩电不能开机检修

🏠 首页 《无线电》杂志 2002年 🔗 第7期 🔗 第21页 分类:家电维修 🔗 阿细 🔗

故障现象:
在正常接收过程中突然声色全无。


检修过程:

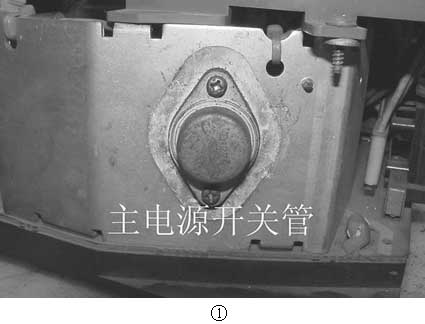

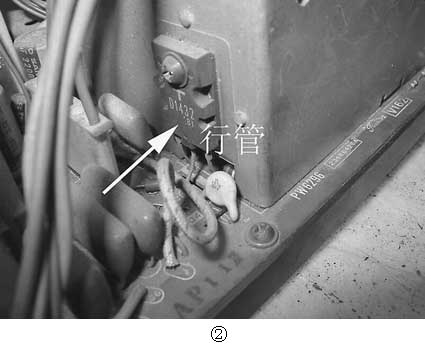

通电按动电源开关,发现指示灯不亮,整机毫无反应。拆开机盖,看到显像管高压帽肮脏不堪,满是漏液的现象。很明显,此机出现过打火现象,而且还曾经被人检修过。首先观察保险丝F801和F802,如果F801烧断,则是稳压电路本身故障;如果是F802烧断,则是机芯电路负载短路、过流造成。但经检查,发现F801和F802均完整无缺。在路测量主开关管Q801的c、e极电阻,红表笔接c极,黑表笔接e极所测得的阻值为4.5k;而调转表笔测量时,笔表经过一段放电过程后也有较大的阻值,故可判断Q801是正常的(见图1)。再对行输出管Q404的在路测量,也没有发现异常现象(见图2)。

图1
图1 🔍原图 (425×324)
图2
图2 🔍原图 (425×350)

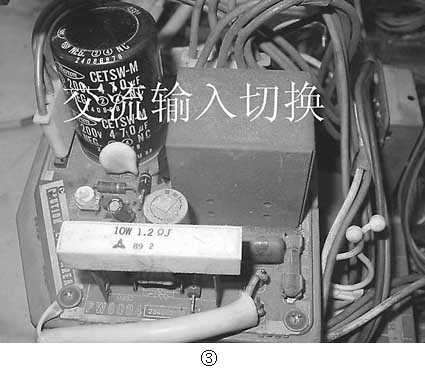

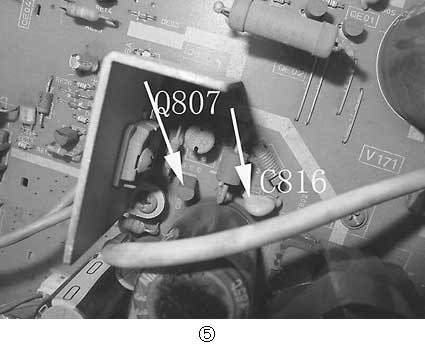

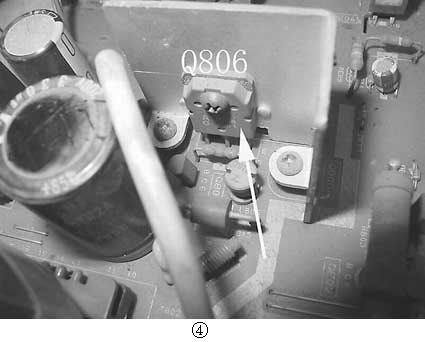

电源电路是由两组开关稳压电路构成的,主开关电源输出145V和15V电压(其中145V是供给行输出回路工作的,而15V则是伴音电路的供电),副开关电源提供5V和-30V的电压,主要给遥控系统电路供电用。短接行输出管的be极,然后挂接60W的灯泡作为假负载,开机并没有发现灯泡发亮,说明是电源故障,这样就要根据电源电路的流程逐步进行检修了。先测量经过整流后的300V滤波电容C805上的两端电压,正常,说明交流输入以及自动切换电路没有问题(见图3);接着检查+B输出滤波电容C818的电压,为0V;于是检查+B电压输出的调整三极管Q806和Q807以及C816,但没有发现它们损坏(见图4、5)。根据此现象认为主开关电源还没有启振,而造成其停振的原因通常有两个方面:一是启动电路故障;二是保护电路动作。当然,如果是副电源没有启振,也会导致主开关电源没法正常工作的。首先检查启动电路,它由R803、R804、L801、R807、R808等组成,测量这些元件均没有发现开路或变值现象。开机测量晶闸管(可控硅)Q805的控制极电压为0V,说明保护电路没有动作。

图3
图3 🔍原图 (425×368)
图4
图4 🔍原图 (425×342)
图5
图5 🔍原图 (425×345)

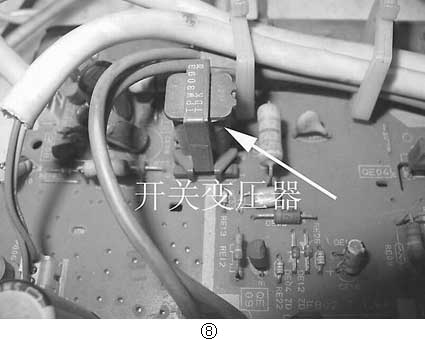

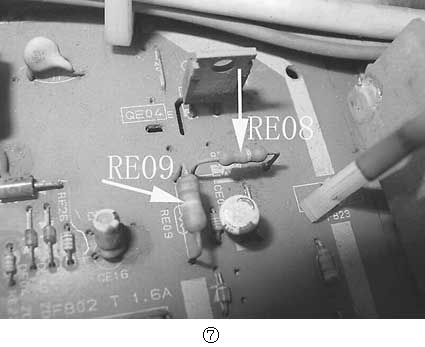

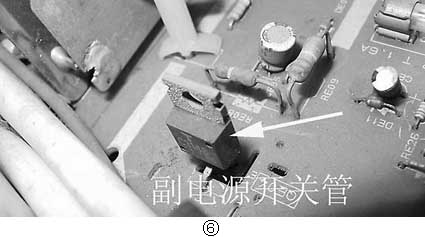

接下来只好把矛头指向副开关电源了。测量CE08两端上的压降为0V,正常时应为5V输出给CPU供电。再经检查,发现-30V的电压也没有输出;检查输出调整三极管QE08、QE07以及开关管QE04并没有损坏(见图6)。该电路也设置有过压保护电路的,主要由DE05、CE16、DE04、DE12、QE09等组成。怀疑是QE09或是DE04、DE12损坏,特别是QE09,若一旦击穿,则相当于将开关管QE04的b极接地,使其处于长期截止状态。可失望的是,经逐一测量发现它们也是完好的,只好再次通电测量开关管的b极和c极的在路电压,均为0V,说明启动电路存在着隐患。因为整流滤波后得到的300V电压是经RE08和RE09降压后加到副开关电源作为启动用的(见图7),检查启动电阻RE09没有异常,可是测量RE08的阻值时发现是无穷大(原阻值为390Ω),立即将其更换,然后开机尝试,可是各路电压仍没有输出。这时测量开关管QE04的c极电压,依然为0V(正常时应为275V左右)。现在滤波后的300V电压正常,而QE04的c极电压是经RE08和开关变压器T803的3、4绕组后得到的,故怀疑是T803的绕组开路了(见图8)。经测量,果然T803的两个初级绕组均已开路了。更换该变压器后,故障彻底排除了。

图6
图6 🔍原图 (425×237)
图7
图7 🔍原图 (425×347)
图8
图8 🔍原图 (425×340)

(阿细)
