一台SS-103HP型数字式调幅、调频立体声收音、自动循环放音高级汽车音响，收音、放音或CD唱机输入信号重放时均无问题，但从线路输出端取出左、右声道音频信号，送到其它音响设备进行放音时却无声。
SS-103HP型高级汽车音响电路结构较为复杂，主要由以下几个单元电路构成，其中：IC504（MSM65512VGS）为选台控制微处理器；AM PACK为AM波段收音头组件；FM PACK为FM波段收音头组件；IC801（KIA6225P）为双声道放音均衡放大集成电路；IC401（BA4558）为左、右声道线路输出音频放大集成电路；IC501（TDA15570）为音频多声道功率放大集成电路；IC503（LM7001）为配合选台控制功能用集成电路；IC601（CXA1102）为信号放大用集成电路；IC901（BA338）为自动选曲集成电路。

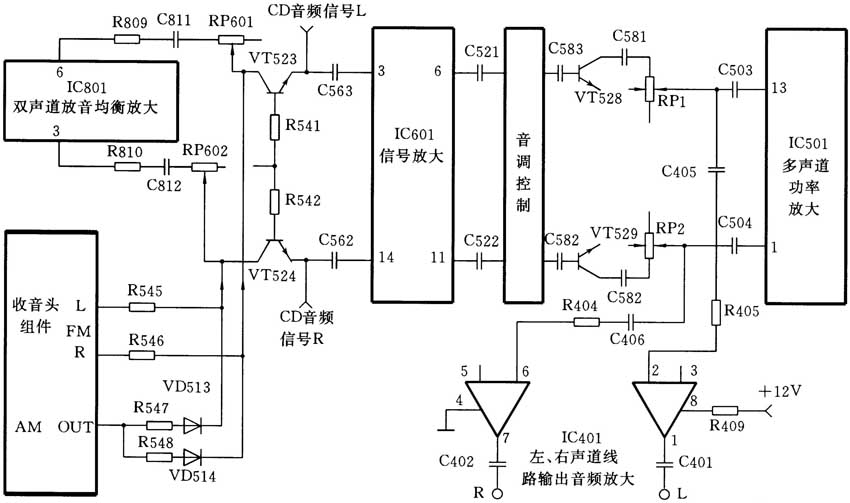

从附图看出放音电路信号从IC801集成电路的③、⑥脚输出，经R809、R810、C811、C812及RP601、RP602可调电阻送到VT523、VT524管的集电极（共基连接方式），经其放大以后从发射极输出经C563、C562耦合送到IC601的③、，处理后的信号从⑥、输出，经C521、C522及由C706～C709、C701～C704等组成的音调控制电路和C583、C582耦合送到由VT528和VT529管组成的音频前置放大电路，信号经放大以后从集电极输出，经C581、C582以及由C507、C505、C506、C508、R501、R502（图中未画出）、RP1、RP2等组成的音量及等响度控制电路后分成两路：一路经C503、C504耦合加到音频多声道功率放大IC501①、，以推动扬声器发声。另一路经C405、C406、R404、R405加到IC401的⑥、②脚进入IC内放大，放大后的信号从⑦、①脚输出，经C402、C401电容耦合作为线路输出信号供机外其它用途。
AM波段收音信号从AM波段收音头组件的OUT端输出，经R547、R548、VD513、VD514隔离二极管加到VT523、VT524管的集电极，以后的信号通路同放音电路一样。FM波段收音电路信号从FM收音头组件的R、L端输出，经R546、R545电阻，同样也加到VT523、VT524管的集电极，从发射极输出。CD唱机输入的左、右声道音频信号，加到VT523、VT524管的发射极。

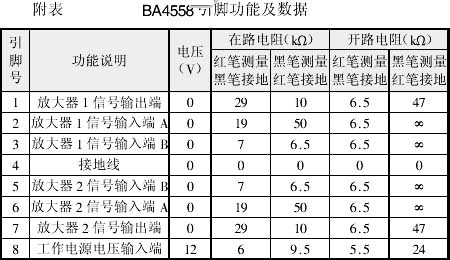

由上分析可看出，VT523和VT524管发射极以后的信号通路是收音、放音、CD唱机输入信号放音的共用部分。由于该机收音、放音或CD唱机输入信号放音均无问题，说明共用电路是正常的。从线路输出取出的左、右声道信号放音时无声，说明故障仅出在与线路输出放音有关的电路中。这部分电路主要是从C406、C405耦合电容及其以后的电路。检修时，可从IC401集成电路的供电电压是否正常入手查起。测量IC401⑧脚上的供电电压约为8.8V，基本正常。测量IC401其它引脚上的电压，发现其均近于0V，怀疑该集成电路本身可能损坏，将其拆下测其开路电阻值，发现其⑧脚对④脚（地）正、反向电阻均为无穷大，说明其内已开路（IC401正常工作参数如附表所列）。重换一只同型号的BA4558集成电路，故障排除。
BA4558是一块高性能双运算放大集成电路，当其损坏以后，如一时无原型号可换，可用AN6552、CA1458E、LA6458、MC4558、NE4558D、NJM4558、RC4558P、TA75558P、TL4558C、μA4558、μPC258C、μPC4558等型号的集成电路直接进行代换。
（孙余凯 刘幼民）
