彩电画面干扰故障是指图像画面出现暗条（或线）、亮条（或线）、黑点（或亮点）、网状（或鱼鳞状）、或木纹状线等干扰现象。画面干扰是一种疑难故障，初次遇到此故障者，往往不知如何下手，为寻找故障源而花费大量精力。下面根据本人实践，谈谈这类故障的产生原因及检修方法。
故障原因
彩电画面干扰分机外干扰和机内干扰两类。机外干扰主要是在电视机附近有电磁辐射干扰源，如电车、汽车、电钻、电吹风或另一台辐射严重的电视机均可对电视机形成干扰。如果您使用的是CATV系统，若信号分配放大器、分支器等有故障或传输馈线接地不好，均会形成交、互调干扰、或本振干扰。
机内干扰主要包括高、中频通道自激；行、场输出电路、开关电源电路自激；放电打火等产生的干扰。除此以外，还有亮度电路与色解码电路相互干扰、色副载波干扰等。
按频率划分，干扰可分为低频干扰（包括黑点、黑线、黑条等）；高频干扰（包括亮点、亮线、亮条等）和中频干扰（包括各种网状、鱼鳞状、木纹状线）。干扰形成的主要原因是，上述各种干扰信号有的通过高频头直接进入机器的信号传输系统，被放大后在荧屏上显现。有的是从中放或视放系统进入，最后被放大后在荧屏上显露。
故障检修
为了判断干扰源是在机内还是在机外，可拔掉高频头信号输入插头，若干扰现象消失，则表明故障源在机外，反之在机内。
当您已经确定故障源在机外，您使用的信号源是由CATV系统提供，那么就应对该系统的分配放大器、分支器及馈线屏蔽进行检查。若您家邻居电视机没有干扰，就说明是您自家分支器或馈线出现问题。若邻居家也有干扰，就应对这一地区分配放大器进行检修（由有线网站负责）。
若故障源在机内，想进一步确定故障源在机内哪一部分，可采用信号短路法。例如：若短路高频头中频信号输出端后干扰现象消失，则说明故障源在高频电路；若干扰现象依旧，可再短路图像中放IC中频信号输出端子，若干扰现象消失，则说明故障源在图像中放电路或通过中放电路串入图像通道。若干扰现象仍在，则说明故障源可能在行、场扫描电路、视放（亮度）电路或电源电路。此时应对下述电路的元器件（或接插件）作重点检查。
1. 开关电源部位
主要检查电源开关触点接触电阻是否太大（不应大于10Ω）或不稳；300V电源滤波主电容、开关电源各路输出电压滤波电容有无失容或开路、电源开关管（或电源厚膜块）散热板接地是否良好等。
2. 高、中频通道
主要检查屏蔽盒（罩）接地是否良好；中放AGC检波电容是否开路或漏电（如LA7680⑩脚、TA7680⑤脚外接电容）；各种高频旁路、吸收（陷波）电路，高放AGC调整元件是否开路。各接插件是否接触可靠，走线有无人为变动，中放图像检波中频变压器和AFT移相中频变压器内附谐振电容是否变质。上述两中频变压器内附电容变质都会引起木纹状或网状干扰。
3. 行、场扫描电路

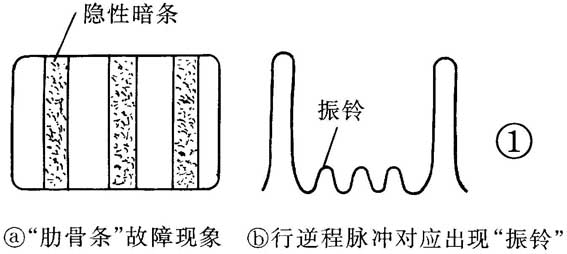

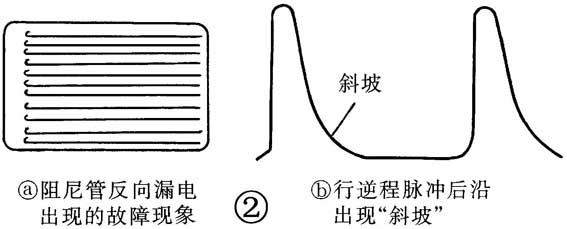

主要查行推动管β值是否变低，不应小于20，否则行输出管会因激励不足而产生干扰；行推动管c极并联的RC阻尼电路是否开路或元件变质；行输出管（含内附的阻尼管）是否不良；行逆程电容是否漏电；行输出变压器漏感是否变大，图1所示为行输出变压器漏感增大，光栅中出现的隐性暗竖条（肋骨条）现象及对应的行逆程脉冲波形。图2所示为行阻尼管反向漏电所导致的光栅出现的故障现象及对应的行逆程脉冲波形。
另外高压帽是否漏电打火、大功率元件焊点是否有隐性裂纹、行输出管散热片接地是否良好等均在检查之列。
主要考虑场输出电路的消振电容（如场输出块AN5515、LA7830/7833②、⑤脚间所接电容，TDA3654①、⑤脚间电容，TA8427K②、④脚间所接电容）是否失容，场输出块散热片接地是否良好，否则，可能会出现如图3（a）所示的光栅有窄白带高频自激干扰或图4（a）所示的光栅出现水平黑条低频自激干扰。还有，场输出维修开关是否接触不良，否则会出现黑点低频干扰。场偏转线圈上并联的阻尼电阻是否开路，该电阻开路，就会导致光栅顶部出现细白干扰亮线。场输出级的自举升压电容是否失容，失容后会使荧屏上部出现回扫线，严重时会损坏场输出块。
4. 视放电路
检查这部分电路主要考虑视放180V电压滤波电容有无失容、开路或漏电。若是，一般会出现光栅变亮、且图像上有黑拉丝或黑线等低频干扰现象，严重时还会出现满屏回扫线干扰。
检修实例
例1.
一台福日HFC-2176彩电，图像出现网状干扰。

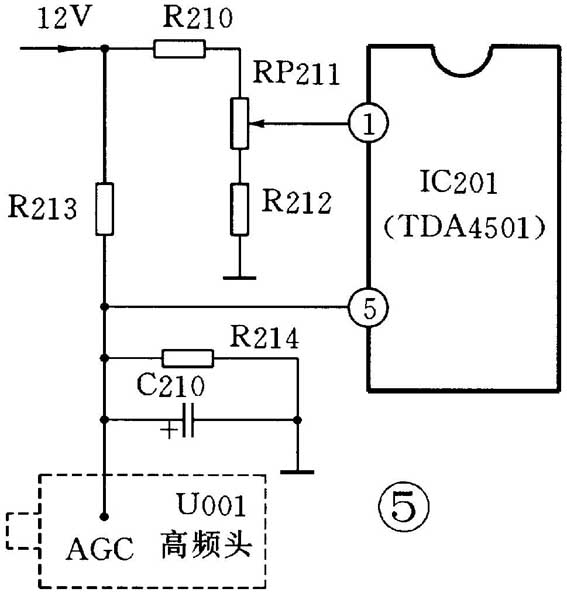

首先拔掉有线电视插头，干扰依旧，说明不是有线电视系统特有的“互调干扰”，而是通道自激所致。为了确定故障范围，试短路高频头中频信号输出端子，发现网状干扰消失，显然高频头可能有问题。查高频头AGC端子电压只有3V（正常静态电压为7.5V），最后查出系高放AGC输出电压滤波电容C210（10μ、16V）严重漏电（见图5），更换后，故障消失。
例2.
一台三洋CTP-6933KB彩电不时出现水平细白拉丝条，且图像同时变淡。

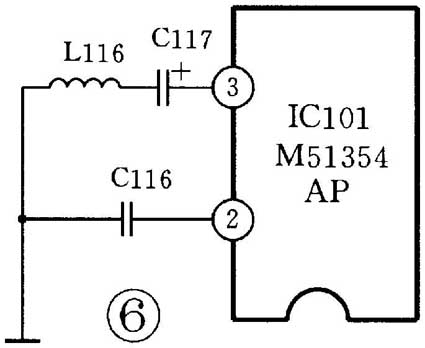

先短路高频头中频信号端子，干扰依存。再短路中放信号输出端子，干扰消失。据此说明故障源在中放通道。查图像中放IC（M51354）各脚电压，发现②、③脚电压不稳。最后查出系AGC检波高次谐波电容C116（0.1μ）不良（见图6）。更换之，故障排除。该电容不良时，会使检波时产生的高次谐波不能滤掉，而窜入视放通道形成干扰，同时使中放AGC电压变低，造成中放增益下降，并且还导致图像变淡。
例3.
一台长虹DT2000倍频彩电，不论是TV或AV状态，画面均有黑线条干扰。
不加电视信号，蓝背景上无干扰。这说明行、场扫描电路、开关电源，中频信号处理等电路均工作正常，故障应在TV/AV切换或后续图像信号处理电路上。对地短接大规模小信号处理IC（TDA9321）内AV/TV切换输出（视频信号输出），故障依旧，显然故障不在AV/TV切换电路。但对地短接它后面的梳状滤波电路IC（SAA4961）（亮度、色度输出）时，干扰却消失。据此可判定故障在梳状滤波电路。经查是SAA4961外接RC滤波电路中的R133A（2.2M）开路，换新后故障排除。
例4.
一台泰山TS54C8型彩电出现图像模糊似重影，且有断续白线干扰故障。

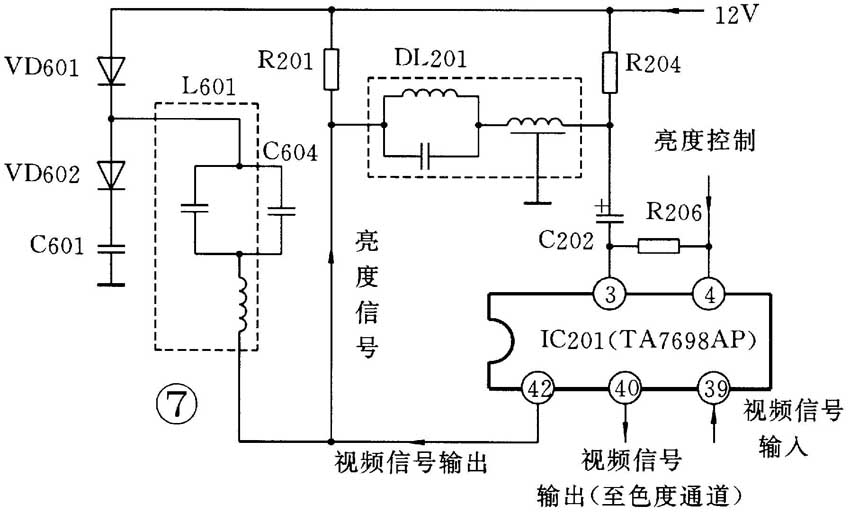

经分析，故障可能在亮度信号分离电路（见图7）。当断开色度陷波器L601后，干扰现象消失，且清晰度提高。显然L601有问题，最后查出系L601内部谐振电容漏电所致。当电容漏电后，色度信号会进入亮度通道形成干扰，并使大部分亮度信号被旁路，故同时导致图像暗淡模糊。将谐振电容的漏电层（扩散的黑色银分子形成）刮去并涂绝缘清漆后试机，故障消失。
例5.
一台康佳T2587H彩电屏幕左侧出现一条约1.5cm宽的彩色竖直亮带。
由检修经验知，竖直干扰彩条一般发生在开关电源、解码、或行、场扫描电路。故首先检查开关电源，当用手推开关管（C4706）的散热片时，发现有点松动。经重新拧紧散热片接地螺母后，故障消失。显然这是散热片接地不良，导致开关电源（这里散热片作为一条地线通路）有辐射。
例6.
一台东芝219R9C彩电，光栅右边出现暗边（图像中心并未右移），且扫描线在左侧有弯钩（见图2○），有图像时该侧画面不清晰。
由于行阻尼管完成荧屏光栅的左半部分，行输出管完成光栅右半部分（现阻尼管一般均复合在行输出管之中），故决定先检查行输出管c极电压波形，果然发现波形的后沿不陡（见图2○）。更换行输出管，故障立即消失。
例7.
一台康佳T2517型彩电，光栅上有若干条窄白带（见图3○）。
据检修经验，这一般是场输出电路高频自激所致。实测场输出块N401（TA8427K）②脚输出电压波形如图3○所示，手摸N401温升很高，查②、④脚所接消振电容C454（150p/500V）发现有一脚已出现裂纹，重焊后故障消失。
例8.
一台康佳T2506彩电，图像中间有一条水平黑条干扰（注：这不是消隐条见图4○）
据分析，这可能是场输出电路出现低频自激所致。查场输出块IC401（AN5521）②脚输出电压波形有一个“波动”（见图4○），这会使偏转磁场产生一个跳变，导致电子束扫描到该处时被拉走，从而出现扫描空挡，即黑条。经查IC401外接元件、接地焊点均无异常。于是怀疑IC401本身不良。试更换IC401后，故障再未出现。
（王绍华）
