新型数码彩电高保真音频处理器TDA9859/9860

🏠 首页 《无线电》杂志 2002年 🔗 第7期 🔗 第10页 分类:视听园地 🔗 王忠诚 🔗

TDA9859/9860是一款高保真音频处理集成电路,常用于新型数码彩电中,我国长虹CH-10机芯彩电、康佳大屏幕“A”型彩电、海信“TDA884X”机芯彩电、厦华XT-29D8M系列彩电及TCL银佳系列彩电等,均使用该集成块来处理音频信号。

TDA9859/9860主要功能

TDA9859/9860是飞利浦公司生产的高保真音频处理器,常用于高档数码彩电中处理伴音信号。它内含多路信号源切换电路、立体声/扩展立体声/伪立体声/强制单声道处理电路、音量调节电路、音调调节电路、平衡调节电路、立体声效果选择电路及I\(^{2}\)C总线接口等电路。TDA9859具有如下一些功能:


1.多路信号源切换功能。
可对三路双声道输入信号进行切换,切换电路采用“纵横制”选择开关,可将输入信号直接切换到输出端。


2.具有立体声效果选择功能。
可对信号进行扩展立体处理或伪立体声处理,也可对信号进行强制单声道处理。


3.具有音量、音调及平衡控制功能。

图1
图1 🔍原图 (626×398)

4.采用I\(^{2}\)C总线控制形式,外围元件少,电路结构简单。

图2
图2 🔍原图 (850×436)

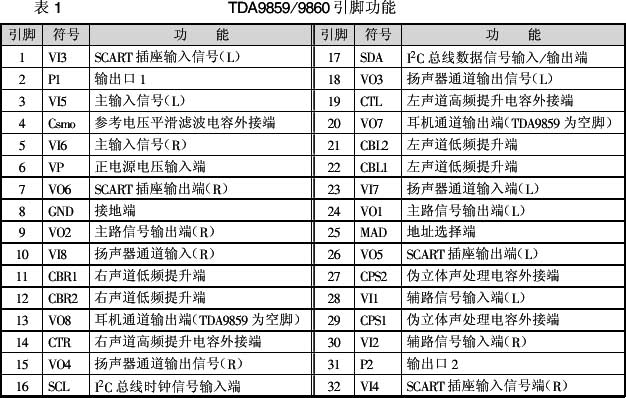

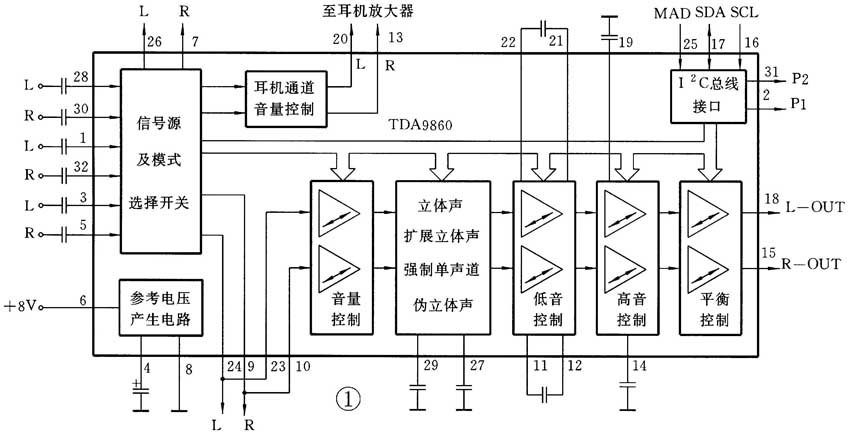

TDA9859/9860的引脚功能如表1所示,内部结构如图1所示。TDA9859与TDA9860之间的根本区别是:TDA9860有耳机通道,而TDA9859无此通道。

TDA9859/9860工作过程

TDA9859/9860能输入三路双声道音频信号,一般说来,③脚和⑤脚用来输入TV音频信号,①脚和用来输入一路AV音频信号(即AV1音频信号),和用来输入另一路AV音频信号(即AV2音频信号)。三路双声道音频信号在TDA9859/9860内部进行切换,切换过程受I\(^{2}\)C总线的控制,切换后的信号可从⑦脚和输出,送出机外。切换后的信号也可从⑨脚和输出,再分别送回到⑩脚(R)和(L),此路信号在内部先经音量控制电路进行处理,以调节音频信号的幅度,音量控制电路能同时控制R、L声道的音量(控制范围达-40dB~+15dB),也能单独控制R、L声道的音量(控制范围达-23dB~0dB)。经音量控制后的信号送至立体声/扩展立体声/伪立体声/强制单声道处理电路,用户可根据自己的喜好来选择伴音效果,当选择“立体声”效果时,电路自始至终确保输入的R、L信号在各自的通道中进行处理,输出的R、L信号与输入的R、L信号保持相同的立体声效果;当选择“扩展立体声”效果时,电路会加大两声道信号的相位差(混入30%或52%的反相串音),以增强立体声效果;当选择“伪立体声”效果时,电路会将R、L信号相加,再分成两路,这样,输出的R、L信号,事实上就是相同的内容,不具备真正的立体声效果;当选择“强制单声道”效果时,电路只选择一路信号(R或L)进行处理。

经立体声效果处理后的信号送至低音控制电路,在、及、外接电容的配合下,完成低音调节,低音调节范围可达-12dB~+15dB。经低音控制后的信号送至高音控制电路,它在和外接电容的配合下,完成高音调节,高音调节范围可达-12dB~ +12dB。最后,信号经平衡控制后(确保两声道音量相等),从和输出,送往伴音功放电路。

TDA9860的和为耳机输出端子,由于TDA9859内部未设耳机通道,故和为空脚,但TDA9860却设置了耳机通道,耳机通道可将切换后的R、L音频信号分别从和输出,送至耳机放大器。

TDA9859/9860也可与SRS虚拟环绕声处理器(如M62438)配合使用,此时,只需在⑨脚、与⑩脚、之间插入虚拟环绕声处理器即可。

TDA9859有两种封装形式,一种采用32脚双列封装,本文所介绍的就是这一种;另一种采用44脚方形封装,为了区分二者,厂家将44脚方形封装的芯片命名为TDA9859H,TDA9859H似乎还未用于国产彩电。

I\(^{2}\)C总线对TDA9859/9860的控制

和为I\(^{2}\)C总线端子,CPU通过I\(^{2}\)C总线来控制TDA9859/9860,控制内容有:音频信号切换、伴音效果选择、音量控制、低音控制、高音控制及平衡控制等。TDA9859/9860在I\(^{2}\)C总线中的地址可由电压进行设定。例如:当TDA9860的为低电平时,其地址为10000000,当为高电平时,其地址为10000010,TDA9860的总线接口中共含10个子地址,每个子地址中都可存放8位二进制数,CPU只需向各子地址中写入不同的数据,便可实现不同的控制功能,TDA9860各子地址所对应的控制功能如表2所示。

表中MU0为耳机通道静音控制位,当MU0=0时,耳机通道不静音,和有信号输出;当MU0=1时,耳机通道处于静音状态。MU1为SCART通道静音控制位,MU1=0时,SCART通道不静音,⑦脚和有信号输出;MU1=1时,SCART通道处于静音状态。MU2为扬声器通道静音控制位,当MU2=0时,扬声器通道不静音,和有信号输出;当MU2=1时,扬声器通道静音。

EF1、EF2及ST为音效控制位,即控制和输出信号的音响效果(立体声/扩展立体声/伪立体声/强制单声道)。P1、P2分别决定②脚和的输出电平。

TDA9859的总线控制情况与TDA9860基本相同,但由于TDA9859无耳机通道,故控制耳机通道的各子地址未用。

TDA9859/9860外围电路

TDA9859/9860在应用时,其位置通常介于伴音解调电路与伴音功放电路之间,图2是TDA9859在海信TC2985A彩电中的应用电路,由图可知,TV音频信号经VT305倒相放大后,分左右两路分别送至TDA9859的③脚和⑤脚。AV1音频信号分左右两路分别送至①脚和,如果AV1音频信号为单声道信号,则从ALI1孔输入,再平均分成两路,分别送至①脚和。同理,AV2音频信号送至和。三路双声道音频信号在TDA9859内部进行切换,切换后的信号一路从⑦脚和输出,送出机外,另一路从⑨脚和输出,再分别送回到⑩脚和。在TDA9859内部,信号经音量控制、立体声/扩展立体声/伪立体声/强制单声道处理、低音控制、高音控制、平衡控制后,从和输出,送往伴音功放电路。

注:若读者还想了解更多的TDA9859/9860的资料,可从www.semiconductor.philips.com/acrobat/data sheets/tda9859-3.pdf下载。

(王忠诚)
