一、填空题（每空2分，共44分）

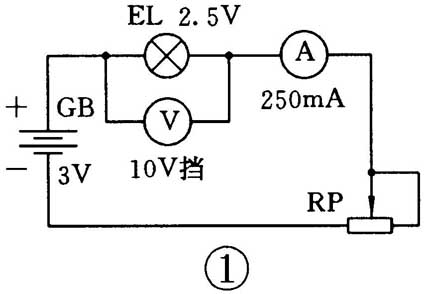

1.王明与李亮两同学练习测量电压和电流（电路见图1），电压表为万用表的直流10V挡，电流表为万用表直流250mA挡，EL为2.5V小灯泡。王明同学测得小灯泡两端电压为1V，电流为200mA；李亮测得灯泡两端电压为3V，但电流表却无指示。李亮所搭的电路中出现了什么问题________。

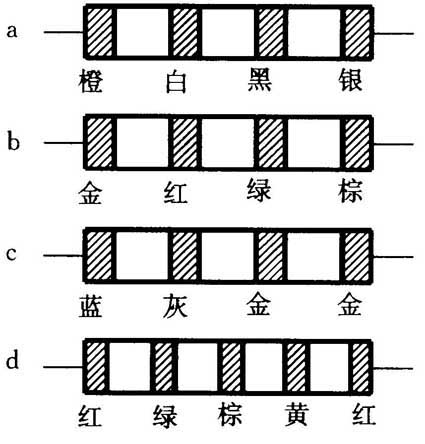

2.请写出下列色环电阻的阻值：
a阻值________；b阻值________；
c阻值________；d阻值________。
3.甲万用表表盘上标有20k/V，乙万用表表盘上标有10k/V，_______万用表测量精度高。
4.磁性天线采用多股导线主要是为了减小________效应，提高线圈的______值。
5.晶体三极管的特征频率是指在共发射极电路中________时的频率，而β值是指________与________之比。
6.从数码管公共端接电源的情况，可分为________和________两大类。
7.在RC耦合的晶体管放大电路中，增大集电极电阻会使晶体管的工作点进入临界____________状态，此时的集电极电流变________。
8.我国超外差式收音机中频选择465kHz，中频频率如果选得低可以
__________，中频频率选得高可以______。
9.中短波收音机能不能选用差容双连可变电容器________。
10.我国调幅广播中波的频率范围是________，调频广播的频率范围是________。
11.超外差式收音机本机振荡起振的两个主要条件是________。
12.超外差式收音机本机振荡级交连电容，有纸介、涤纶、铁电陶瓷……选哪种好？________。
二、画图题

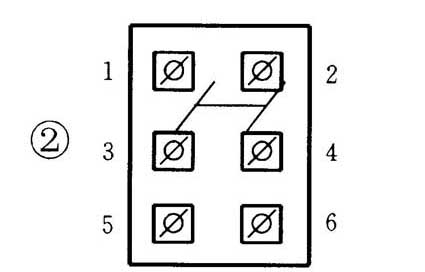

1.配电盘上装有一个双刀双掷闸刀开关，请将电源进线、保险丝和电源出线在图2中连接好。（6分）
2.图3空白处是电路元件的位置，现要求在空白处填上一组电池，一只电压表、一只电流表，其余是灯泡（图中箭头为电流方向）。（6分）

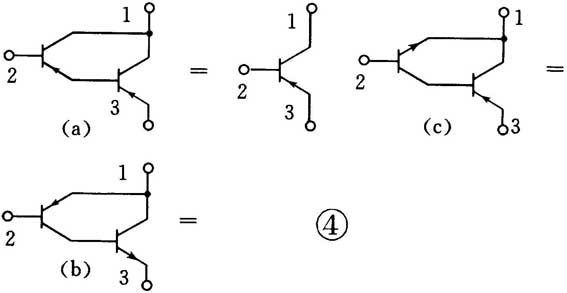

3.仿照图4（a）的方法，画出图4（b）和图4（c）两个复合管相当一个什么样的三极管。（6分）
4.画出标准六管超外差式收音机（二级中放，变压器推挽输出）的方框图及各部分输入、输出波形。（8分）
三、问答题
1.某变压器铁芯有足够的空隙，在不拆开变压器的前提下，如何将图5变压器的次级电压增加到9V？（只提供万用表和足够的漆包线）（7分）
2.试说明图6分压式电流负反馈偏置电路稳定工作点的过程。（8分）
3.如何测出收音机中哪个是输入变压器，哪个是输出变压器？（7分）
4.在超外差式收音机中如何实现“三点统调”？（8分）
（本期试题答案见下期）@
上期试题答案
一、 填空题
1.（1）ICM；（2）PCM；（3）BVCEO 2. 共基极电路的振荡频率较高，振荡频率比较稳定，对晶体管的β值要求也不高 3. 减小；增大；升高 4. 短波是利用电离层反射传播的，由于电离层总在变化之中，从而出现衰落现象 5. 干电池有内阻，负载电流通过内阻时产生电压降，引起端电压降低 6. 共集电极，输入电阻大，输出电阻小、电压放大倍数接近于1 7. 脉冲干扰和起伏干扰。脉冲干扰，起伏干扰 8. 发射结和集电结都是正向偏置，集电极电流不再随基极电流的增大而增大，管压降Uce仅为零点几伏；基极电流为零，发射结零偏或反偏，Uce近似等于电源电压。非线性失真 9. 1.5～3V 10. 击穿
二、 是非判断题
1. × 2. × 3. √ 4.×
三、 分析思考题
1.600Ω 2.820kHz 3.H‘=A·B+A·B J’=A·B
