一、工作原理

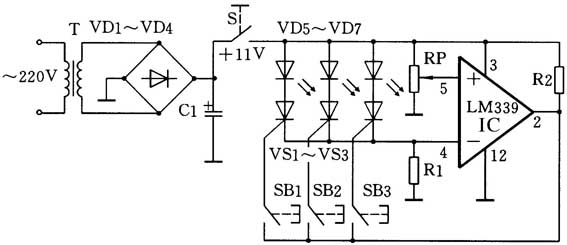

220V交流电经变压器T降压，VD1～VD4整流，C1滤波，获得+11V直流电压，见附图。LM339中的一个电压比较器在这里作比较器使用，调节可调电阻RP，使比较器的同相输入端偏置在+5V左右。按下开关S，抢答器电路得电工作。因比较器的反相输入端经R1接地置为低电平，和⑤脚比较后，②脚输出高电平。抢答开始后，假设SB1键最先被按下，②脚输出的高电平经SB1触发单向晶闸管VS1导通，电源经VD5、VS1和R1到地，VD5点亮，指示SB1键抢答成功。因VD压降约为2V，VS压降约为1V，所以比较器的反相输入端④脚此时置为高电平8V，和⑤脚比较后，②脚输出低电平。此后SB2和SB3键被按下时，因②脚无高电平作用于VS2和VS3的控制极，所以VS2和VS3均不导通，VD6和VD7不亮。抢答被确认后，主持人需开关一次S，使晶闸管复位，然后即可进入下一轮抢答。
二、元器件选择
IC为LM339，VD1～VD4为1N4001，VD5～VD7为绿色发光二极管，VS1～VS3为BT169D单向晶闸管，SB1～SB3为轻触开关，S为钮子开关，RP=22k，R1=1k，R2=6.8k，C1=220μF。
