夏、秋季节闷热的傍晚，生活在都市的人们常会心烦不安，若能在闭上眼睛后听到阵阵蟋蟀鸣叫声，顿时会使人有一种回归乡间田园的感觉，从而创造出心静意和的境界。下面介绍的电子仿真“蟋蟀”，可满足你这一奢望！
一、工作原理

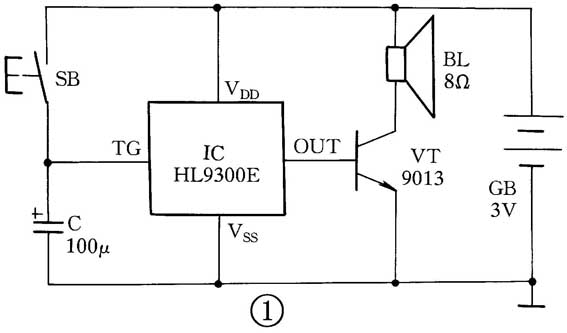

这种仿真“蟋蟀”的电路如图1所示。它主要采用了模拟蟋蟀鸣叫声专用集成电路芯片IC，所产生的鸣叫声可以达到以假乱真的地步。
当按下轻触开关SB时，电容器C充上3V电压，IC的触发端TG获得高电平信号，IC内部电路受触发工作，输出端OUT反复输出内储的模拟蟋蟀鸣叫声电信号，经晶体三极管VT功率放大后，推动扬声器BL发出“唧唧—唧唧唧……”声。人手离开SB按键后，C贮存电荷继续向IC提供微小的触发电流，使IC继续工作；当C两端的电压降低到1/2V\(_{DD}\)时，IC停止工作，BL即自动停止发声。
BL每次延时发声的时间长短，主要由C和IC的触发端输入电阻大小决定。按图选择C的容量，“蟋蟀”每次鸣叫的时间不小于40\(_{s}\)。
二、元器件选择
IC选用HL9300E型模拟蟋蟀鸣叫声专用集成电路。它采用黑胶封装形式制作在尺寸为20mm×10mm的小印制板上（俗称软包封装）。VT选用9013或3DG12、3DX201型硅NPN晶体三极管，要求β>100。
C用CD11-10V型电解电容器。BL用27×9mm或29×9mm、8Ω、0.1W超薄微型动圈式扬声器，以减小体积、方便安装。SB用14mm×14mm小型轻触式按键开关，亦可用磷铜片自行弯制。GB用两节5号干电池串联而成，电压3V。因整机静态时耗电小于 1μA，故不必加装电源开关。
三、制作与使用

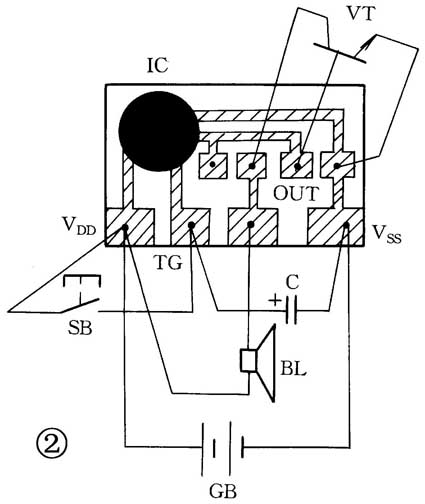

整个电路按照图2所示。以IC为基板进行焊接，无须另外再设计制作电路板。焊接时应注意电烙铁外壳必须良好接地，以免交流感应电压击穿IC内部CMOS集成电路！
焊接好的电路装入一体积合适的塑料小盒内，盒面板开孔伸出SB按键帽，并为扬声器BL开出释音孔。电路盒上面还可粘贴上一张蟋蟀图片（或者用刀刻出蟋蟀图形，并在刀缝内涂上颜色），以起到装饰美化作用。
使用时，按动一下SB按键，“蟋蟀”便会发出阵阵鸣叫声。如果电路在使用时产生自激振荡，可通过在IC的电源端跨接一只22～47μF的电解电容器（正极接V\(_{DD}\)、负极接V\(_{SS}\)）。如嫌每次鸣叫的时间太短（或太长），可通过适当增大（或减小）C的容量来加以调整，直到满意为止。
（张晓东）
