75W+75W立体声功率放大器STA575

🏠 首页 《无线电》杂志 2002年 🔗 第6期 🔗 第45页 分类:元器件与应用 🔗 姜宇 🔗, 毛兴武 🔗

STA575是意法半导体公司生产的立体声功率放大器芯片。该器件与数字处理器(如STABP01)控制的数字变换器连接在一起,可以组成高品质立体声放大器。STA575在RL=4/8Ω和THD=0.5%下,输出功率为75W+75W;在R\(_{L}\)=8Ω和THD=10%下,输出功率可达100W+100W。

封装、内部结构及引脚功能

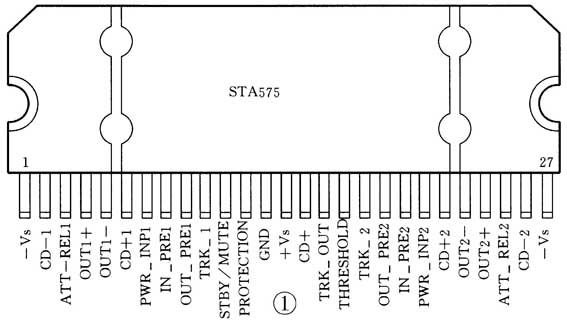

STA575采用单列直插式27脚封装,如图1所示。

图2
图2 🔍原图 (567×321)

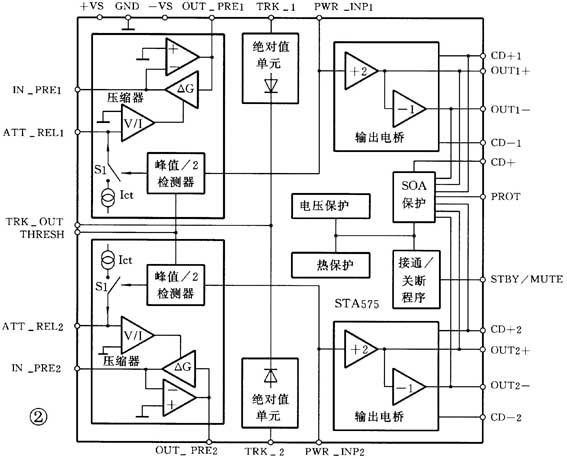

STA575集成了立体声放大器全部所需的电路。每一个通道以输出电桥功率放大器及其保护电路为基础,增加了信号压缩功能及信号检波器等电路,其内部结构框图如图2所示。

图1
图1 🔍原图 (567×459)

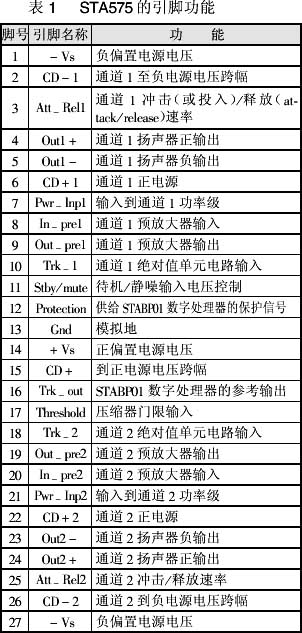

表1列出了STA575的引脚功能。

图3
图3 🔍原图 (302×633)

工作条件及主要特点

STA575的工作条件如表2所示,主要特点为:

(1) 大动态预放大器输入峰值电压达8V,电压增益为5。

(2) 为避免动态限幅和大功率消耗,利用外部可编程反馈型压缩器电路对输入信号进行压缩处理,在大输入信号或低电源电压下,输入级增益衰减约26dB。

(3) AC耦合输入到AB类电桥输出放大器,信号电路通过以GND为参考点的固定正或负电源电压偏置,而最后一级输出放大器跟随音频信号施加两个外部电压,从而使输出晶体管保持在最小电平上,获得功率放大器的高效率。

(4) 绝对值单元对压缩之后的音频信号进行检波,为外部数字变换器提取控制电压。

(5)(STBY/MUTE)上的电压决定IC的三种状态:待机(V脚\(_{11}\)<0.8V)、静噪抑制(1.6V<V脚\(_{11}\)<3V)和正常操作(V脚\(_{11}\)>4V)。在待机时,信号通路全部截止;在静噪时,电路虽被偏置,但扬声器输出接地而无声。

(6) 在下列情况下,履行关闭保护:功率耗散在60W以上;通过IC脚或5之间连接的安全工作区(SOA)检测器感测电阻电流达7A(感测电阻上的电压降为0.7V);平均结温达130℃且输出桥路无声;平均结温达150℃;正、负电源电压之和|V\(_{S}\)+|+|V\(_{S}\)-|<20V;地电势与电源电压一半[(CD\(_{+}\))-(CD\(_{-}\))]/2达5V以上。

应用电路

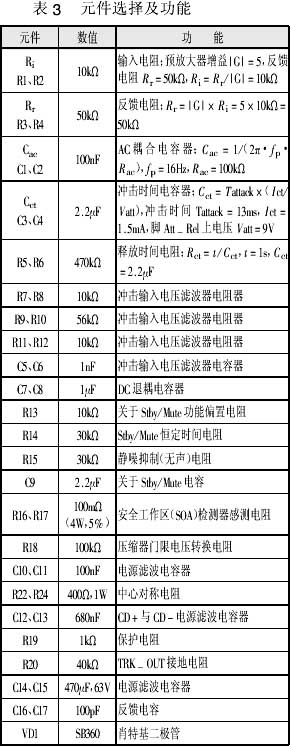

STA575的测试与应用电路如图3所示。音频信号分别经R1、⑧脚和R2、输入,两个声道输出OUT1+与OUT1-和OUT2+与OUT2-直接连接扬声器。输出为数字处理器(STABP01)提供保护信号PROT,输出用作数字处理器的参考。STA575的工作状态由外部的RC网络及开关控制。元件的选择及其功能如表3所示。

图4
图4 🔍原图 (290×746)

有关STA575的原厂技术资料可在http://www.st.com检索并下载。

(毛兴武 姜宇)
