1. ZIVA D6主要功能
ZIVA D6是美国C-CUBE公司生产的MPEG-2解码器系列产品ZIVA中的一种，是用于新一代DVD播放机和多媒体PC的MPEG-2 AV解码器，是在继承MPEG-1解码器结构和功能的基础上发展而来的，兼容DVD、VCD、CDI及CD-DA。内部功能主要有：MPEG-1/2音、视频解码；AC-3音频解码；MPEG和线性PCM音频解码；子图解码；屏幕显示OSD；高亮度显示；自动AV同步；视频混合器；同步信号发生器等。
ZIVA D6具有高质量纠错、容错功能，支持CCIR601和CCIR656视频输出标准，支持AC-3卡拉OK模式，可解VCD2.0高清晰度静止画面（720×576），且具有OSD和图像间的平滑过渡功能及视频背景到任意颜色的淡入淡出，并提供多种视频标准间的转换。例如：PAL9圮NTSC，4∶39圮16∶9，9.25帧/秒9圮29.97帧/秒。该集成电路可从DVD/CD接口或8bit主CPU（中央处理器）接收压缩数据，音频最多可输出6声道信号，并提供S/PDIF（IEC-958）音频接口。
2. ZIVA D6内框图及引脚功能

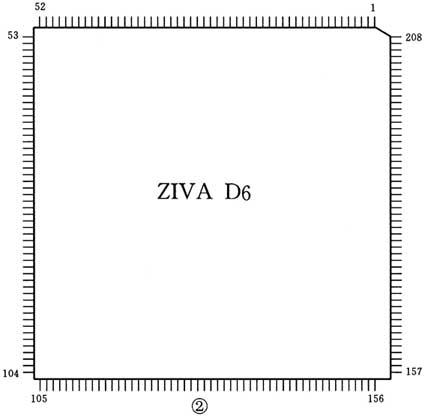

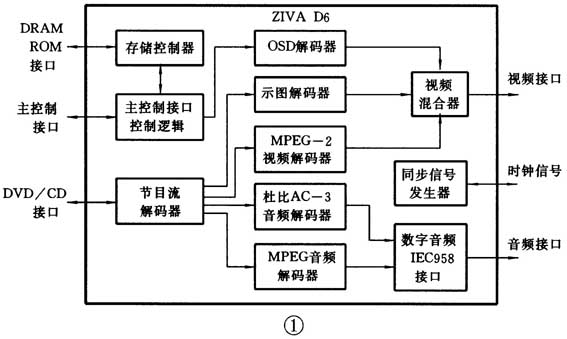

ZIVA D6采用208脚PQFP封装，3.3V电源供电，可匹配TTL和5V CMOS - I/O电平，外部时钟为27MHz，内部主频81MHz，其内部结构框图如图1所示，引脚排列方式见图2，各引脚功能如附表所列。
3. ZIVA D6接口功能
ZIVA D6与外界的联系主要是通过以下接口来实现的：
（1） 主CPU接口。双协议接口，用于与CPU之间的数据通讯，可匹配多种型号的系统CPU。由CPU监控ZIVA D6的工作，并提供压缩数据给该IC，而ZIVA D6提供可编程中断信号及播放控制信号、数据顺序信息给CPU。
（2） 视频接口。解压数据从DRAM中取出，通过视频接口8bit Ycbcr模式输出至视频编码器。ZI-VA D6支持CCIR601和CCIR656视频输出标准，支持HSYNC（行同步）和VSYNC（场同步）信号输入、输出，支持外部27MHz视频时钟信号输入。
（3） 音频接口。ZIVA D6可对杜比AC-3解码，输出5.1声道信号或下混成2声道立体声信号，还可通过IEC-958接口输出AC-3压缩数据。ZIVA D6还提供96kHz到48kHz的滤波转换信号，支持16/20/24bit的音频信号输出，并可转换成16bit输出，还可在I2C总线上输出两声道音频信号。
（4） DVD/CD接口。该接口可接收从DSP送来的并行DVD数据或串行CD数据，可与多种DSP匹配。
（5） DRAM/ROM接口。该接口直接连接4个256k×16bit的EDO DRAM（最大支持32Mbit，通常的AV/F图解码时只需16Mbit），微码存于ROM内，ROM的容量为64k×16bit（最大2M字节）。ROM也可由另外的RAM替代，但工作时CPU动态地调入微码。
4. ZIVA D6应用机型
ZIVA D6是日本松下公司生产的最新第三代MPEG-2解压芯片，采用该集成电路组装的DVD影碟机型号有：松下系列机型、金正N926、宏图GK560、康佳D-1800、康佳D-1700、王牌2500、万利达N-880、精彩8000A、厦新8058A、厦新8058B、步步高AB903、科比高9910、杰科G2000、旭光A800、旭光A600、索尼系列、新科系列、夏普系列等。
（孙余凯）
