1.故障现象：
主画面图像噪波很大。
检修过程：

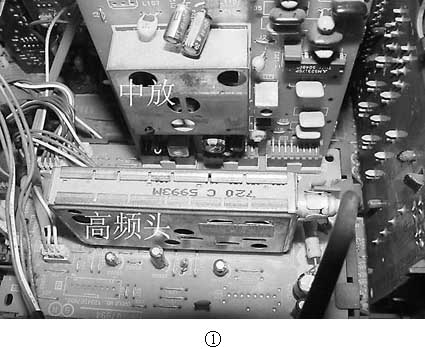

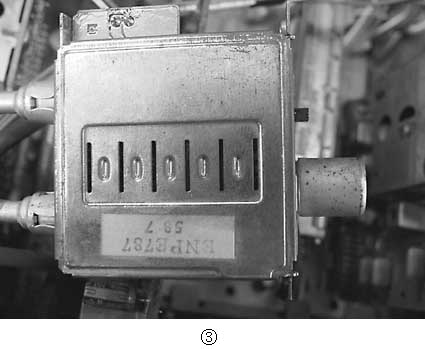

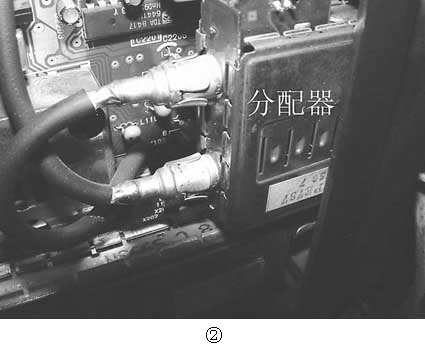

此机采用的是M17机芯，具有射频画中画功能，即具有两套高频头及中放通道，主/子画面可切换两套电视信号。子画面图像是没有问题，但主画面图像却噪波很大，故主要围绕主画面的高频头及其中放电路检查（见图1）。为了缩短检修时间，最好区分开其到底是进入高频头的电视信号太弱，还是高频头本身有故障，或是中放电路存在着问题。如果是外电视信号太弱，则检查是否有接触不良或是天线不匹配的问题。如果是高频头内部电路损坏等故障而导致接收效果变差，则通常采用代换法去解决；如果是中放电路问题，通常是由于高放AGC启控过早，或是AFT移相中频变压器漏电、38MHz鉴频中频变压器漏电所致，清洗内部管状电容或更换中频变压器，一般都能解决问题的。先从简单的入手，观察此机，外接天线是经过一个分配器再各自输送到主高频头和子高频头的（见图2），于是拆开分配器（见图3、4），给其焊点进行补焊，随后开机观察，图像噪波很大的故障消失。说明是电视信号在输入回路中被分配器削弱衰减所致。
2.故障现象：
彩色正常但亮度信号不足，光栅很暗。
检修过程：

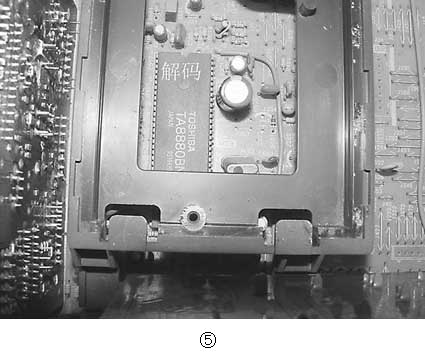

彩色正常，但是亮度不足，说明故障多出在亮度信号处理通道（见图5）。当然，若是显像管加速极电压或中压不正常，也会导致亮度偏低的。首先调节菜单中的亮度模拟量，但是丝毫没有变化；然后试图调高加速极电压，也始终不能解决问题，只好检查电路了。IC3603（AN5248K）内含Y信号处理电路（见图6），测量①脚和的工作电压分别为9V和5V，均正常；②脚为Y信号输出脚，正常工作时应为2.6V，可现在只有0.5V；而⑨脚为Y信号输入脚，用一个1μF的电容跨接在⑨脚与②脚上，光栅恢复正常。说明亮度信号在IC3603内部处理时中断了，更换IC3603，故障得以完全排除。
3.故障现象：
没有规律地自动关机。
检修过程：

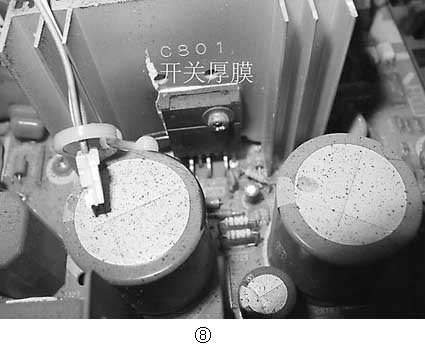

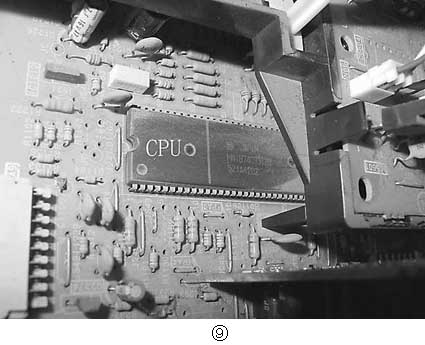

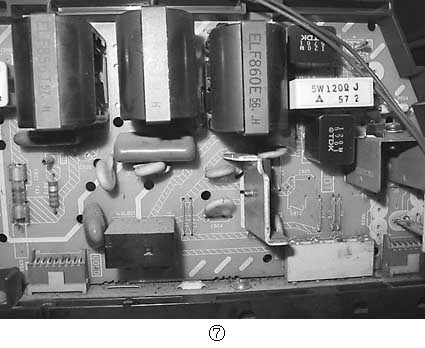

根据现象分析故障与电源电路有关（见图7、8），但也不能排除电路中虚焊而导致故障的出现。首先给电源部分全面补焊，可是故障依然；测量+B输出，十分稳定；于是测量CPU的各个工作电压（见图9），紜{6}脚均有+5V输入，正常；⑥脚为切换/接通转换电压输入端，正常工作时为0V，现在也正常；测量其紝{6}、紞{6}脚（外接时钟晶振），都为2V，亦正常；怀疑是CPU性能不良，但更换CPU后故障依然存在。过几次翻弄电路板后，发现在翻转电路板后开机，一直没有出现自动关机的现象，而一装上电路板，就又出现上述故障了。于是，着重检查电路板之间相连接的插排，用万能表测量面板电路与主板相连的插排A8时（见图10），发现其接触不良。把插排拔起，用镊子夹紧其接触点，然后再次开机，故障终于消失了。
（谢龙）
