电视机显像管之所以能发光，是由于电子枪内灯丝加热阴极，阴极周围产生电子云，在高压阳极和加速、聚焦极的作用下，使阴极产生的电子高速撞击荧光屏上的荧光粉的结果，本文要讲的就是由灯丝电压所引出的问题。
现象：
当你检修一台有声音无图像（不亮）的大屏幕彩色电视机时，首先检查行输出电压，如果正常，再检查显像管各脚电压，当你检查到灯丝电压时，会发现灯丝实测电压（交流3.8V）与标称电压（交流6.3V）低很多。这时，你会立刻想到显像管灯丝欠压，去观察显像管灯丝是否发亮。现在大屏幕彩色显像管为了提高灯丝的热效率，灯丝都装在阴极的较深处，从显像管外面用眼是很难看到灯丝是否发亮的。根据上述情况，你会很快错误地判断，显像管不亮是由于灯丝欠压所致，重点检查灯丝供电及相关电路。由于灯丝电压迷惑了你，使你在修理过程中走了很多弯路。
分析：

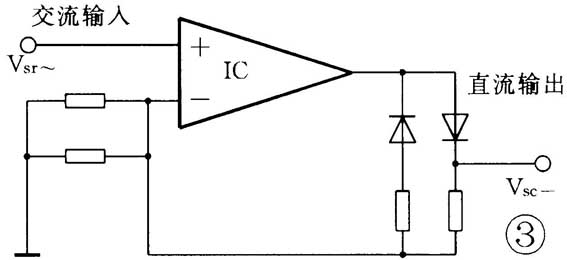

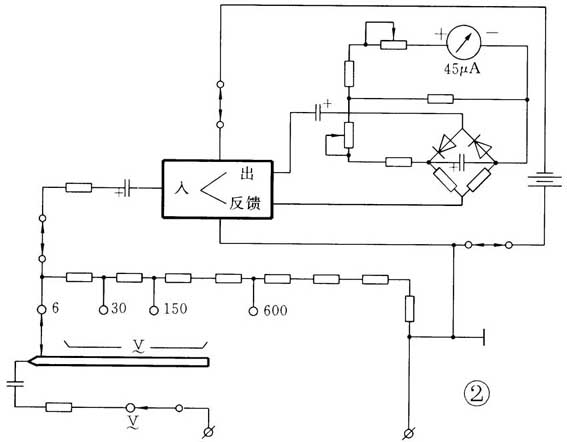

为什么测量出的灯丝电压与标称电压相差较大呢？要说清楚这个问题，还得从万用表测量交流电压的原理和提供灯丝电源的波形讲起。机械式万用表都选用磁电式表头，磁电式表头只能测量直流电压或电流，如需测量交流电，则必须对交流电进行整流。为了简化表内电路，提高可靠性，一般用万用表的交流电压测量挡，大多采用半波整流。如普通500型万用表（见图1）、MF-20型晶体管万用表（见图2）、PF5型数字式万用表（见图3）。从图中可以看出，万用表测量交流电压时，流过万用表表头的均为半波整流电流，表头显示的数据，应该是交流电中被整流检出的那半波的平均值，而万用表交流电压挡表盘刻度数值，是按照交流50Hz正弦波有效值确定的。

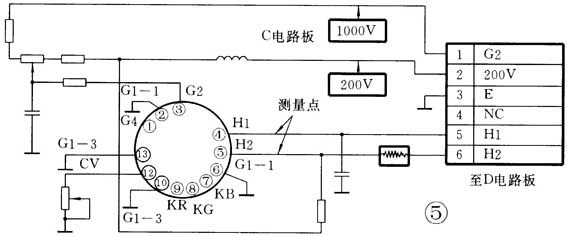

彩色电视机显像管的灯丝电源，一般直接取自于行逆程变压器，为了方便和提高灯丝绕组带负载的能力，都采用脉冲交流电压直接供电，供给显像管灯丝实际交流电压有效值为6.3V。由于行逆程变压器输出的是脉冲交流电，正负波形不对称（见图4），从图中可以看出，行逆程脉冲峰值是正程峰值的10倍左右。正程峰值低，但平滑时间长（52μs），逆程时间短（12μs），脉冲峰值达20Vp-p。如果用万用表直接测量显像管灯丝电压，由于电压正负波形的不对称，万用表只能按照行逆程脉冲的正半周或负半周的平均值显示其数值，因此，万用表显示数值与实际有效值误差较大。当你测量显像管灯丝电压时，如果对调表棒再测一次灯丝电压，就会发现两次测量的数据误差较大，其原因就是正负波形不对称。例如：用MF-47型万用表测量KV-S29MH1/RM-821索尼29英寸彩色电视机灯丝电压（见图5），其实测数据为，当红表棒接H2，黑表棒接H1，测得交流电压为4.6V；当红表棒接H1，黑表棒接H2，测得交流电压为3.8V。所以，测量时万用表显示电压与灯丝上的实际有效电压低很多。
总结：
上述问题搞清楚了，修理过程中就会少走弯路。如果不了解万用表的内部结构和显像管灯丝电压的波形，用万用表测量灯丝电压时，就会被测量数据迷惑。用万用表测量交流电压或电流时，要注意被测对象的频率和波形。对于测量非对称交流电时，可以采用外加整流器或通过换算、测量相对值等方法，得到较为准确的数据。如测量行逆程脉冲峰值，可根据U\(_{CP}\)=π/2×EC×T\(_{S}\)/T\(_{R}\)计算（式中T\(_{S}\)表示扫描正程时间，T\(_{R}\)表示扫描逆程时间）。
（张超 李伟）
