接触不良（含虚焊）是电视机的一种多发性软故障。其故障主要特征是：时隐时现，时间长短不一。检修时对机壳震动或对底板扭动（震动）时，能使故障消失或使暂时消失的故障再现。有些接触不良故障十分隐蔽，让检修人员反复查找而耗费大量时间。本文主要谈谈这类故障的形成原因与检修方法。
一、故障形成原因
导致接触不良故障的原因主要有：
1. 大电流开关（如电源开关）因跳火或磨损，轻触开关因导电橡胶老化或金属弹片失去弹性、触点脏污等所导致的触点接触电阻增大或时断时通。
2. 可调电阻、电位器因受有害气体、油烟、水汽、灰尘等的侵袭，活动金属触头（或引脚与碳膜的压接点）日久后产生的氧化、腐蚀及电位器因长期旋转磨损、簧片的弹性疲劳都会使接触部位形成不稳定的接触电阻或时断时通。
3. 大功率的二极管、三极管、集成块、降压限流电阻、电源开关变压器、行输出变压器等的引脚因高温（热胀冷缩）所出现的焊锡熔化、焊点裂纹而导致的似接非接或时断时通现象。
4. 因有的元器件引脚可焊性差或工厂对引脚及线头的氧化层未除尽，而导致的虚焊。
5. 因焊点上锡量不足或焊点没有焊透、有缝隙或漏焊而导致的接触不良。
6. 印制线路板因制造工艺欠佳、运输途中的震动或后来维修工作中由于翻动、抽插、拧固定螺钉等，使局部印制板受力过大等导致的线路铜箔隐性裂纹。
7. 因制造工艺或温度等方面的原因所导致的元器件内部电路接触不好。
8. 接插件因配合不紧或插头（插座）氧化而导致的时断时通。
二、检修方法
检修接触不良故障的指导思想是从故障现象入手，按照原理进行逻辑判断，大致判定是哪个电路或哪个部位出现故障，以便用下述方法进一步确定故障点。常用方法主要有：
观察法就是通过调节彩电外部的各种开关、按钮、旋钮或输入信号来观察荧屏（或听扬声器）的反映来确定故障的范围或用放大境（3～5倍、镜面大些为好）来观察焊锡是否沙化、焊点或铜箔是否出现裂纹的一种方法。例如图像上下跳动，若调节帧频旋钮时，图像时而十分稳定，时而跳动不止，则可判定故障在场振荡部分，且故障点就是帧频电位器内部接触不良。又例如，光栅时有时无（伴音正常，有的机芯伴音电路电源取自开关电源）则基本是行输出电路或视放电路或显像管电路发生故障。若用放大镜观察到行推动变压器初级某引脚焊点已有一圈裂纹，则故障点很可能就在这里。
实际上软故障与硬故障并没有本质的区别，只是元件损坏的程度不同，因此，当故障范围确定后，可用万用表测量有关部位的电压或测相关线路、可疑元件的电阻，从而迅速确定故障点。以测电阻为例，电位器（含可调电阻）固定端与碳膜通常是铆接（或压接）。由于铆（压）接处的碳膜通常是镀银（或喷极低阻值的碳粉），正常时该引脚与铆（压）接处稍上一点部位的电阻是很小的，几乎为零或几欧姆。另外，开关在接通状态下，其电阻应为零到几欧姆（视触点种类及大小而定），并很稳定。线路板上某段铜箔，如果良好，其电阻应不大于1Ω，且很稳定（视长短、宽窄有所出入），否则，必存在接触不良或断路。另外，原理法还可用于判定故障的范围。例如：伴音时有时无，可用原理法判定是伴音电路故障。
有的接触不良故障是温升后才出现的。当您取出印制板准备修理时，因温度下降，故障会暂时消失。所谓模拟法就是为了确定故障点，而模拟机器的工作环境，让故障重现的一种方法。例如：对怀疑对象用300～400W电吹风加温，或用电烙铁对可疑元件加热，若故障立即再现，则被加热元件（或部位）就是故障点（或故障部位）。再例如：当您从插槽中取出线路板时，由于局部受力情况发生变化（线路板在机内由于元件分布及重力的不同，并不是完全水平放置的），有时也会使故障暂时消失。为了使故障再现，可将底板平放，再用橡胶小锤（或小木锤）轻敲（或掰动）怀疑部位线路板及元器件。掰动方法是：用一根竹筷一端削尖，将尖的一端压在线路板某部位，再用手握住线路板边缘或大器件（如行输出变压器、高频头等）轻轻上下扭动，看故障是否出现。如出现，再逐步缩小震动（或掰动）范围。一般来说，震动（或掰动）时，反应最敏感点就是故障点。当然，当震动（或掰动）已确定故障大致部位后，再用原理法是能很快确定故障点的。
4. 补焊法
有些机器元件在焊接前引脚氧化层就未除尽，易造成虚焊，但外观上极难发现，电阻也不易测量。这时可对怀疑部位焊点重新除氧化层焊接。即对怀疑焊点逐个重新给松香，并用加热后的烙铁头反复摩擦线头，当确认线头已蘸锡后，再用焊锡丝重新焊接。该方法对隐性虚焊及焊点隐性裂纹极为有效。
三、检修实例
[例1]一台飞利浦22CS3404/002型彩电，画面出现水平黑线干扰，图像上下不时跳动。
将该机搬到另一人家去试放也有此现象，据此分析应属机内干扰所致。在开关闭合状态下，发现用手将开关柄向里按压时，干扰现象发生明显变化，显然，故障点就在开关里面！经查，其中一组开关接通电阻达100Ω且不稳，这表明这组开关触点因接触不良跳火而产生干扰。换新后试机，故障消失。
[例2]一台康佳T2988型彩电，出现主画面收视时，图像时有时无，但画中画却正常。
由现象分析，这是主画面信号通道出现接触不良故障。开后盖用放大镜仔细检查主信号通道各元器件焊点，发现主高频头信号引出线焊点好似没焊牢，重新上锡焊接后试机，故障消失。
[例3]一台南宝NC-9321型彩电，有的频道出现跑台故障。按一下该频道预选开关，又能正常片刻。这是典型预选开关接触不良故障。用医用注射器向该开关内滴入几滴变压器油（该油具有除氧化功能，也可用触点清洁剂）。反复按几下，试机，跑台故障排除。
此法对各种开关、可调电阻、电位器触头的轻度接触不良十分有效，且不需拆开内部和最后烘干。
[例4]一台夏普C-2101VI彩电，不定期转为待机状态，随后自动关机。

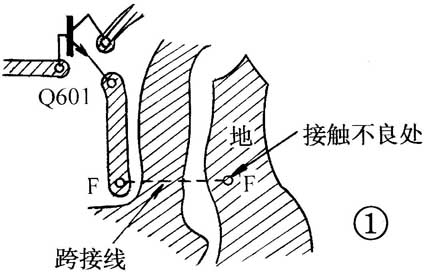

在待机状态时速测行管Q602 c极电压达150V（正常115V），判定是开关电源出现过压故障，导致保护电路动作。但仔细检查开关电源，均未发现损坏元件。经分析电原理图得知：电源开关管的工作频率受控于行频，当行电路不工作时，开关电源失控，会使输出电压过高，因此应重点查行电路。查行推动Q601 b、e极电压均为4V，而e极接地，应为0V。再测e极对地有40Ω不稳电阻。顺藤摸瓜，发现是[F-F]对地跨接线一端出现虚焊见图1，经重新除氧化补焊后，故障排除。
[例5]一台索尼KV-2060CH彩电，图像帧频不稳。画面时而正常，时而快速向下移动。
判断故障在帧频控制部分。首先焊下帧频调节电阻RV503（10k）检查，发现两固定脚之间电阻在10～20k之间不稳定变化，显然是引脚与碳膜压接处接触不良。更换RV503后，故障消失。
[例6]一台高路华TC-2818型彩电，无规律出现光栅慢慢消失（伴音正常）现象。经查，发现故障系灯丝点亮后又自动熄灭所致。测行输出变压器T471灯丝绕组⑨、⑩脚无电压，测⑨、⑩脚电阻达1kΩ，将⑨、⑩脚重焊后，电阻变为0Ω，试机，故障消失，以为修好，交付使用。可第二天又被送回，故障依旧。这次焊下行输出变压器检查，发现⑨脚引线缠绕部分发黑，用锋利小刀慢慢挖去该脚旁边的环氧胶时，发现线头绕在⑨脚上并未与之焊接。去氧化重焊后，故障彻底消失。
[例7]一台康力MV-6771彩电，工作10～30分钟后出现无图无声、有光栅而无噪波点故障。震动机箱，有时又能恢复正常。由现象可知，故障在中放级。打开后盖后因温度降低，机器又恢复正常。对中放块IC101（TA7680AP）及周围元件引脚焊点进行认真检查，没有发现虚焊。怀疑线路铜箔出现裂纹，用放大镜观察，测在路电阻均未发现异常。于是用300W电吹风对IC101加热，果然故障很快出现。用小木棒轻敲IC101表面，时好时坏，反应灵敏。故确认IC101内部受热后出现接触不良，更换之，故障消失。
[例8]一台夏普C1813MK彩电，不定期出现只有微弱的黑白图像，但噪波正常。

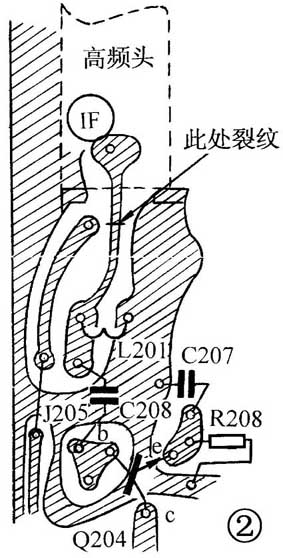

震动机壳，故障反复隐现。由原理分析，故障点在天线输入系统至中放输入端之间。从预中放管Q204 b极注入感应信号，荧屏反应明显。但从○端注入，却几乎无反应，用烙铁重焊高频头○端，立即恢复正常。掰动底板，故障又出现。看来是铜箔线路有裂纹，且离○端不远。在掰动状态下测○端与C208（信号耦合电容）之间铜箔电阻无穷大，有关电路见图2。用一根细线代替上述线路后，故障排除。因这段细铜箔正在底板插槽边，检修时多次抽插，加之在机箱内底板受力不均，致使铜箔断裂。由于裂纹处仍相当于一个小电容，故仍能有微弱黑白图像。

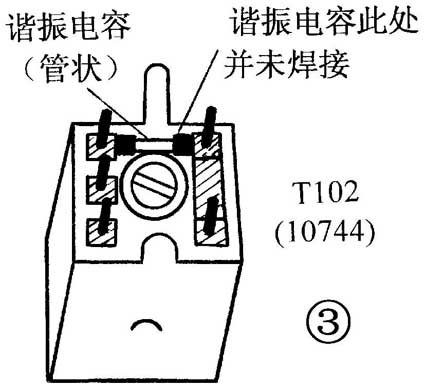

[例9]一台康佳T953PⅢ彩电，购机二年后，出现不定期图像成斜条、空频道噪波点明显减少现象。拍打机壳，有时能恢复正常。据现象分析，故障应在中放通道。掰动中放部分底板，故障能消失和出现。将中放块N101及周围元件重焊后，掰动底板故障不再出现。可工作不到2小时故障再现，这说明是某个焊点里面的元件存在接触不良，遇热后暂时接通。于是将机器侧放，开机逐个焊上述焊点，当焊到图像检波中频变压器T102的一脚时，故障立即消失，显然故障点就在里面！有关电路见图3。经查，内附的管状谐振电容有一端引线与电容体绕两圈后并未焊接，用镊子能轴向拨动，加焊后故障彻底消失。由于新品时接触电阻很小，机器正常。日久后电容体镀银层氧化，接触电阻增大且时大时小，从而使故障时隐时现。
[例10]一台熊猫C64P1型彩电，不定期出现无图无伴音故障。故障时空频道噪波点明显减少。取出底板，向元件面掰动时，故障即消失，好似线路铜箔断裂。对中放部位有关线路进行检测，均未发现异常。据此判定是元件内部或焊点虚焊。按先易后难的原则，首先对中放块N1001及周边元件焊点逐个采用“补焊法”，经此处理后，故障彻底消失。
（王绍华）
