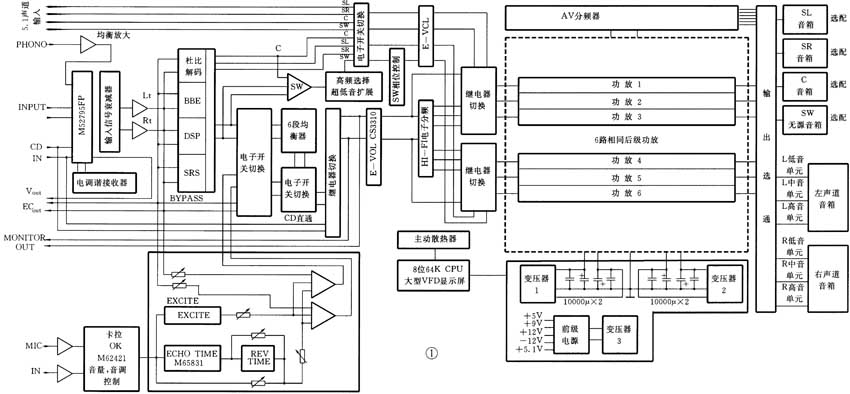

雅顿F16（绰号“外星人”）是一款Hi-Fi/AV双功能功放，该机具有6个完全相同的独立功率声道（120W×6），在AV状态时，具有极好的声场效果，气势磅礴，动态凌厉，是组成高性能家庭影院的极好选择之一。在Hi-Fi状态时，采用电子分频技术将双声道信号中的高、中、低频率信号进行分音，由6路功放分别推动立体声（双声道）音箱的高、中、低6路扬声器单元，音色细腻入耳，音场开阔清澈。图1为F16的电路组成框图，下面简要介绍这几部分电路的工作原理。
1. 影音输入输出切换部分
F16共有7组音频、4组视频输入端，并具有5.1声道输入口。输入信号切换由三菱公司专用的AV转换电路M52795FP完成，M52795FP具有频率范围宽（0～20MHz）、通道隔离度高（音频90dB、视频60dB）等优点，由于其视频切换是可变的，从而最大限度地减少了信号失真。
输出信号分两组，一组是直接由切换电路选择后缓冲输出（包括视频），另一组则经过处理（如杜比定向逻辑解码、DSP、卡拉OK等）后再输出，可满足人们自己娱乐（如卡拉OK等）和录音的需要。
2. 杜比解码及卡拉OK部分
杜比解码电路为三菱公司的高性能杜比定向逻辑解码器M62460，采用80脚扁平封装，单片机串行数据控制接口，外围电路非常简单。卡拉OK电路包括M62421音量/音调控制、M65831数字式混响电路等，用M65831延时，其延时从12～196ms可调，另一混响延时从15～184ms可调，而混响系数、回声系数等均可调整设定。本机卡拉OK电路不亚于专业OK机，话筒音量既能同步调节，又可分开微调，还能对演唱信号进行高低音调节（12dB）。
3. 主音量控制及电子分频部分
主音量调控由CS3310承担，CS3310内部包括电阻链和低噪音输出的模拟开关，最大调节范围达127dB，分辨率为0.5dB。它采用串行总线控制方式，失真低至0.001％，动态范围达116dB。主音量之后信号分成两路：①AV模式下，5.1声道信号经继电器直达6路功放。②Hi-Fi模式下，双声道信号经Hi-Fi电子分频后进入6路功放。该机还首创了最大音量设置功能。电子分频器采用二阶的有源滤波器，分频点优选为350Hz、4kHz，分频点的Q值为0.7。
4. 功放电路
功放电路采用了双差分甲乙类放大器（见图2），负反馈量取得较少，使功放有较快的动态响应。工作原理为：VT402、VT403及VT407、VT408组成互补的双差分输入电路，对称性良好，抗共模抑制力较强。其中VT406及VT401分别为它们的射极有源负载。VT404、VT409构成互补推挽电压放大器，输出功率较大，足以推动输出级作满功率放大。VT411、VT412及VT415、VT416为输出级电路，输出功率大，每声道达100W（RMS，8Ω），作家庭影院使用时已绰绰有余。VT413为输出保护管，防止负载短路时烧毁功放。
在F16的6路功放中，其AV状态时主声道（L、R）或Hi-Fi状态时低频声道的2路功放的输出管采用东芝的2SC5359/2SA1987，使声音富有甜美、滋润之感。其它4路功放的输出管采用2SC5200/2SA1943，音质硬朗、清脆，具有一种冷艳的美。
5. 电源及系统控制
该机共用了三个变压器，其中两个400VA巨型变压器为6路功放供电，滤波电容采用4只日本红宝石10000μF电解电容。另一个为待机电源，主要对小信号的控制电路供电。系统控制采用8位单片机，智能化地控制本机的各种运作，同时驱动4种颜色的大型彩色VFD显示屏，指示机器的各种功能和操作，具有12种动态显示模式。该机还采用了具有背景夜光的64键遥控器，使得遥控操作时别有一番情趣。
6. 其它
F16作为Hi-Fi/AV娱乐中心，设有AM/FM数字调谐器。它采用三洋公司先进锁相环电路LC72131，可直接输入电台频率来调台，也可自动搜索或手动搜索调台，AM/FM每频段可预存30个台。
该机还设计有6段均衡器/频谱分析器，不但预存有5种固定均衡曲线，还可分6段让用户在10dB范围内随意调节，并能将此调节曲线存在用户（USER）曲线内而不致关机后丢失。
此外该机设有CD直通功能，可得到原汁原味的Hi-Fi效果。
F16具有6路功率强劲的输出，在组成家庭影院时，选配的超重低音音箱只需无源箱即可，这样可节省一些开支。
F16功放在设计时除采用优质散热材料、精心设计对流和散热面板外，还设有主动风冷控制电路，在听双声道Hi-Fi音乐时，无刷低噪散热风扇不转，只有当机内温度大于设定值时才启动并确保不会因吹风而将灰尘带入机内。
由于一般用户对音箱与功放的搭配不太在行，故F16的主音箱作为不可分割销售。主音箱为三分频四单元（双8英寸低音）倒相式原木箱，容积74升，阻抗4Ω，频响38Hz～23kHz。
7. 主要技术指标
AV工作状态：
输出功率 120W/4Ω（每声道）
功放频响 10Hz～70kHz
20Hz～7kHz
（杜比环绕声道）
Hi-Fi直通状态时：
功放总谐波失真 0.07％
功放频响5Hz～150kHz（-3dB）
功放信噪比 90dB（单路）
收音部分：
AM实际灵敏度 55dB μV/m
FM实际灵敏度 10dB μV/m
AM信噪比 45dB
FM立体声信噪比 60dB
（周兴华）
