OM8838/OM8839是由飞利浦公司开发、台湾生产的PAL/NTSC制TV信号处理大规模集成电路，并在国产彩电中被广泛应用，如创维的3P10，5P10机芯系列彩电、康佳的F2109C型机等。这些机型由于采用了I\(^{2}\)C总线控制和功能强大的TV信号处理电路，使整机功能齐全、操作简便、性能更稳定并给生产和维修带来了极大的方便。由于OM8839开发了外部Y.U.V信号接口功能，比OM8838无外部接口更具有应用场合的灵活性，因而OM8839是OM8838的改进性产品。
一、功能说明

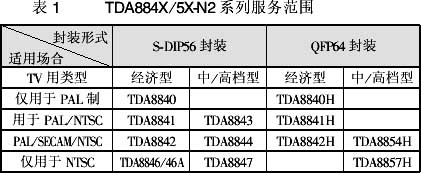

OM8838/OM8839是飞利浦公司研制的TDA884X/5X-N2系列产品中的一种，其中，OM8838等同于TDA8841型芯片，OM8839等同于TDA8843型芯片。该系列产品有经济型和中/高档两大类，用于不同的场合，其服务范围如表1所示。

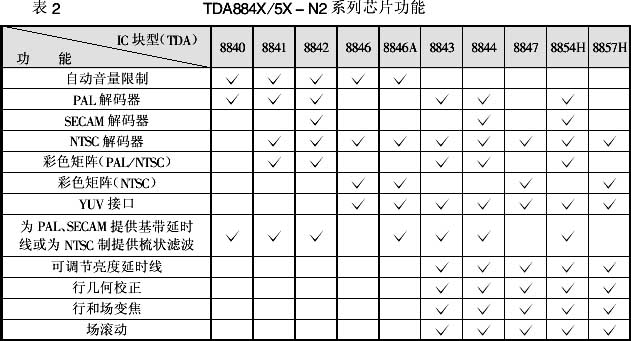

TDA884X/5X-N2系列芯片各种不同类型的功能差异见表2。
2. 特性
①无外部元件、无需调整的PLL解调器配置给多制式中频电路。
②无需调整的多制式FM伴音解调器，从4.5～6.5MHz。
③内设有音频开关。
④备有CVBS开关和Y（CVBS）/C输入的灵活源选择，为此增加一个梳状滤波器。
⑤内设集成的亮度陷波器。
⑥内设集成的亮度延时线。
⑦具有可切换中心频率的集成色度带通滤波器。
⑧具有噪声核化功能的亮度通道，并具有非对称峰化效应。
⑨非标准的CVBS或亮度信号的黑电平延伸。
⑩具有自动搜索系统的无需调整的PAL/NTSC彩色解码器。
有基带延时线。
态肤质控制电路。
伸延电路，使近白色向蓝色偏移。
有连续阴极校正的RGB控制电路和白点调节。
无视频信号时允许插入蓝屏。
有双控制环的行同步电路以及无调整的行振荡器。
有场计数电路。
有为直流耦合场输出级提供优化的场驱动器。
种功能均用I\(^{2}\)C总线控制。
3. 内电路组成与各引出脚功能说明
图1是OM8839TV信号处理芯片的内电路组成方框图（OM8838内电路组成方框图从略）。
在OM8839集成电路内有7个单元电路，即图像中频放大器、视频开关、伴音电路、同步电路、色度和亮度信号处理电路、彩色解码器、RGB输出电路和暗电流稳定性电路等。
OM8839采用56个引出脚双列塑封结构，各引出脚功能及在创维5P10机芯彩电中的在线电压和电阻的实测值如表3所示。
二、 由OM8839主芯片组成的单片彩电的工作原理
本文以创维5P10机芯系列彩电为例，说明由OM8839主芯片组成的单片彩电的工作原理，该机芯采用I\(^{2}\)C总线控制，目前主要用在29英寸和34英寸的机型，其代表产品有34TG8800型大屏幕彩电。
1. 特别功能
①纯平面方角显像管。
②I\(^{2}\)C总线控制电路，全功能遥控，中英文菜单显示。
③100个频道储存功能，国际线路多制式，覆盖有线电视38个增补频道。
④图像清晰度提升电路，黑电平延伸电路，动态核化降噪电路，蓝电平延伸电路。
⑤宽电源电压自动调整，无信号关机电路。
⑥内置超重低音音箱，可输出强劲超重低音。
⑦数码丽音全球通。
⑧数码流信号输入，可接入DVD的Y/cb/cr信号。
⑨防雷功能。
2. 整机电路组成及信号流程
该机主要由调谐及中频前置电路，图像信号通道，伴音电路，行、场扫描电路，电源电路和控制电路等几个单元电路组成。其电路组成与信号流程如图2所示。
从天线接收到的电视信号进入高频头，在高频头内经高放、本振、AGC控制、混频后差拍出中频信号从IF端子输出。经电容耦合到Q101进行前置中频放大，以补偿声表面波滤器的插入损耗。从Q101集电极输出的信号分两路：一路经电容耦合到伴音声表面滤波器SAW102，滤波后送到IC102（TDA9801）进行伴音中频处理；另一路经电容耦合送到声表面滤波器SAW101，经其处理后从IFOUT端输出差分中频信号，再对称输入到TV信号处理电路IC301（OM8839）的PIF输入端，进入块内图像信号通道。
该机的图像信号通道包括中频处理电路、视频处理电路、亮度与色度处理、YUV/RGB处理、视频放大输出等部分电路。具体电路由TV信号处理电路IC301（OM8839）、制式切换电路IC302（CD4052）、AV切换电路IC303（CD4052）和微处理器IC001（M880）以及周围元器件组成。输入到IC301的PIF信号，经过中频AGC增益控制的三级中频放大、PLL锁相环同步检波，再经过解调器低通滤波器、视频缓冲放大后，从IC301的VOUT端输出视频信号。在块外分为两路：一路经伴音中频滤波电路，选择出相应的第二伴音中频信号，接入制式切换电路IC302（CD4052）的SIF输入端；另一路视频信号经SIF陷波电路得到的全电视信号，也输入到IC302的视频输入端，而IC302在微处理器IC001控制下，选择出本机所接收的制式对应的SIF信号和全电视信号，再分别进入TV信号处理电路OM8839。
进入OM8839内的视频信号，经过Y/C选择后，分离出Y信号和C信号。Y信号一路送往同步分离电路，另一路经内置的延迟器、色度陷波和峰化及核化电路处理后，送往内部色差信号解码与矩阵电路。而从块内Y/C分离电路送来的C信号在色差信号解调及矩阵电路中产生（R-Y）、（B-Y）、（G-Y）色差信号，再与亮度通道送来的Y信号矩阵运算，产生R.G.B三基色信号，从IC301的基色输出端输出，送至视频末级放大电路。
该机的视频放大电路安装在显像管尾座板上，由板上的视频放大电路IC701（TDA6107Q）来完成。经三通道放大器放大后输出，加至彩色显像管的三个阴极上。
该机芯系列彩电中的伴音电路分为普通型和丽音型。其中的普通型伴音电路在IC301（OM8839）内对从SAW101输入的伴音中频进行带通滤波、限幅、PLL解调，产生的音频信号从IC301的A-OUT端输出加至音频处理器IC203（TDA9859），在IC203内通过I\(^{2}\)C总线对音频信号进行高音、低音、平衡和音量等的控制后输往立体声高保真音频功放电路IC202（TDA2616），由内部双通道功率放大后，输出加至R.L扬声器。在丽音机中，丽音信号的处理电路由SAW102声表面波滤波器、丽音中放电路IC102（TDA9801）和丽音解码电路IC201（TDA9875A）组成，以完成对数字音频信号的处理。
该机的行扫描电路由TV小信号处理电路IC301（OM8839）内的行扫描信号处理电路和块外的行推动管Q401、行推动变压器T402、行输出管Q402以及行输出变压器T401组成。场扫描电路由IC301内的场脉冲形成电路、场几何校正及EW枕校驱动电路以及块外的场输出电路IC501（TDA8354Q）组成。
该机的开关稳压电源采用它激式并联型变压器耦合式稳压开关电源。其实用电路由IC601（STR6709）厚膜电路、IC603（SE140）误差取样放大器、光耦器件IC604（TLP621）和开关变压器T601以及周围元件组成。而功能电路包括抗干扰输入电路、消磁电路、整流电路、开关电路、稳压电路、输出电路和保护电路等。该电源输出四组直流电压：140V、12V、8V、5V，供整机各单元电路电源。
该机的控制电路采用了微处理器IC001（M880）为中心的I\(^{2}\)C总线传输方式的数字控制系统，属于一种功能灵活的经济性的彩电遥控系统。在其I\(^{2}\)C总线系统中，IC003（24C04）、IC301（OM8839）、IC201（TDA9875）和IC203（TDA9859）各集成电路挂在主控器IC001（M880）的SDA、SCL线上，在CPU控制下通过软件寻址，并按照一定的通信协议进行数据传输，并始终保持着简单的主/从关系。
