介绍三款背投影彩色电视机

为了使广大读者对背投影电视机的图像效果和制造水平有所了解，我们对目前市场上流行的长虹精显DP4888、东芝43A9UC、索尼KP-ES48MG等三种背投影电视机作了一个简单的介绍。这三种机型都是热销机型，技术水平相近，都具有逐行扫描功能，图像效果在背投影电视机中也属于一流水平。

DP4888属于最新的“精显王”系列。在电路设计上，借鉴了长虹DT2000倍频彩电的成功经验，并溶入了长虹自主开发的变频模块，对所有制式的信号都能工作于逐行扫描的状态下。如果接收现在国内的PAL制电视信号，它能够自动对图像变频处理，将50Hz的场扫描频率变为60Hz。由于场频和扫描精度的双双提高，对大面积亮度闪烁有显著改善，画面上也消除了扫描线和细节抖动。四角位置聚焦稍差，但在观看普通的活动画面时表现并不明显。

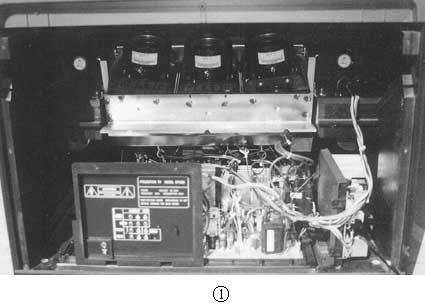

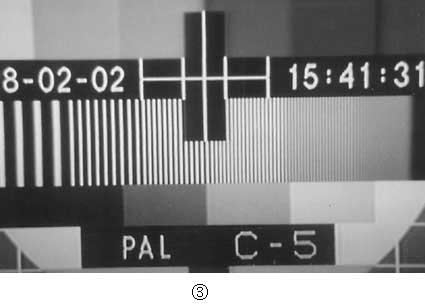

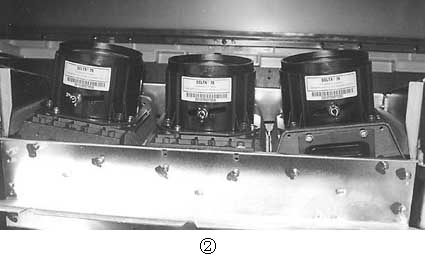

取下DP4888前面板，首先让人印象深刻的就是分别安装于底座两侧的两对高低音扬声器，高低音采用普通的电容分频连接，低音扬声器达到了5.5英寸。如此大的口径为整机声音效果的重现提供了坚实基础。由于DP4888为木质、塑料混合机壳结构，底座为木质材料，而前框、后盖则为塑料材料。这种结构方式是目前背投影制造的主流趋势，它具有成本低、造型灵活、音质好等诸多优点。在DP4888上，防尘措施完善，整机的前后都加有专用的木质防尘板和隔板。在底座的左侧，有专门的前置AV输入端口，平时不使用时处于关闭状态。拆开后盖板，就可以对DP4888的内部结构一览无余（见图1）。整机电源由单独的电源板供电，而机芯板则由一块图像信号处理板和一块扫描板组合而成。各个板子之间通过整齐的线束相连接。不同类型的信号传输线分别加有不同的导线夹加以固定，避免了由导线传输带来的干扰。值得关注的会聚板组件就安装在扫描板的中间位置，而对信号处理作用重大的逐行扫描板则安装于信号板的后端，两块组件板都由金属屏蔽盒严密屏蔽，杜绝了外部的干扰信号，使整机工作稳定性提高。对整机性能关系重大的投影管安装在专用的金属框架中，再由M6的自攻螺钉紧固于木质底座上，整体感觉相当牢固。在投影管安装架上安装着红绿蓝三只投影管（见图2），镜头为美国CORNING公司原厂进口的DELTA78短焦距高清晰度投影镜头。该镜头是目前在高档背投上运用最为广泛的品种，其聚焦的均匀性好，使用这种镜头再加上适合的光路设计，都可以取得良好的聚焦效果。加上专用的测试卡图像来观察DP4888的图像表现，可以发现它在重现测试卡图像方面的许多优点。它的彩色清晰度是测评的三种整机中最高的，彩条相互间隔处界限分明，黑白条的界限清晰，边缘提升效果不偏不倚，单从对彩卡的聚焦效果看，DP4888中央部分的清晰度与其他两种机型极为接近，线条清晰无彩色干扰（见图3）。但边角的聚焦稍差，这一点通过对比这三种机型对字幕的显示效果就不难发现。总的来看，长虹DP4888以市场上最低的价格，能够在电路上与进口机不相上下，在效果上与索尼、东芝的顶级产品接近。

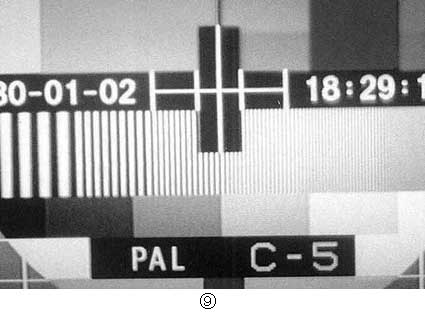

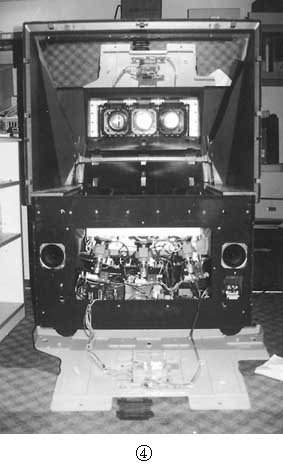

€?*这部43A9UC是大连东芝在国内销售的最新品种，采用最热门的精密显像技术。该系列共有三个品种，全部具有逐行扫描功能。43A9UC是其中屏幕最小的，但同时也是画面聚焦最好、亮度最高的品种。在造型上，它的底座为木质结构，但最外层的前面板和前框、后盖均为塑压件，这样做既保持了木底座的优点，又可以由塑压件来完成一些复杂的外部造型设计，这正是43A9UC的造型前卫，充满现代感的原因所在。在它的前面板正中央，装有一只具有金属质感的控制按键盒，可以发出蓝色的光线作为控制盒的背景光线，令整体外观增色不少，一改以前东芝背投影造型中规中矩的印象。小心地拆开它的屏幕和前面板，43A9UC的内部结构一览无余（见图4）。反射镜采用表面镜，对图像的细节失真小，光线损失少。前方可以看到的两只全频扬声器纸盆直径为4英寸，尺寸虽然偏小，但在木质底座上的效果却不差，低音、中音的平衡感较好，声音柔和。在右扬声器的下方就是聚焦调整电位器，整个电位器共有6个调整点，上边3个为聚焦调整，下边3个为帘栅电压调整，加有定位胶固定（见图5）。在投影管的管颈位置，加有专门的强力速调板，和速调线圈安装在一起（见图6），可以减少速调板连线对整机的干扰。投影管附近的高压线和其他导线都分别用线夹固定。在会聚功放的选用上，东芝43A9UC并没有使用目前流行的STK392系列会聚厚膜功放，而是选用了由6对A1049、C2028大功率对管组成分立件功放，整齐安装在两只铝质开槽散热器上（见图7）。这种方式比使用厚膜电路具有稳定性高、热漂移小、可靠性高的优点，同时会聚的误差也可以控制在极低的水平。43A9UC的用户会聚调整方式为可调式，使用者可以进入用户会聚状态，对屏幕的会聚误差进行简单的调整，比其他会聚修正方式更加灵活。投影管上安装的是东芝专用镜头，与DELTA78镜头所采用技术相同，为三镜片结构，同属顶级水平。43A9UC的图像聚焦效果纤细，对细节解析力和边角聚焦性能为三种机型中最高，与所使用的镜头品质有着直接的关系。三只投影管呈一定角度整齐排列，安装于投影管金属支架上（见图8）。加上彩卡信号观察图像效果，43A9UC在清晰度方面表现出色（见图9），速调对白色字符有很好的收细作用，四角聚焦效果与中央部分几乎没有区别，会聚变化轻微得不需要再进行修正。

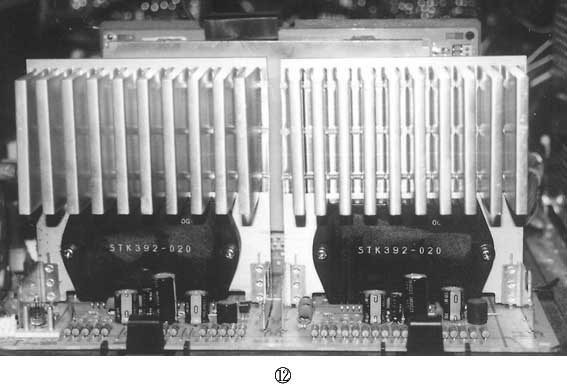

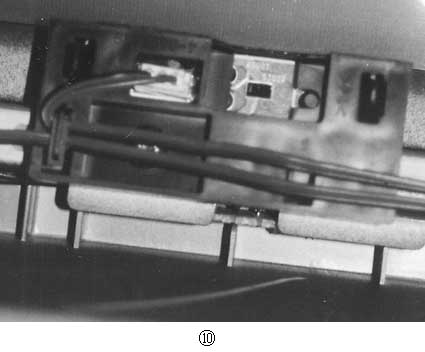

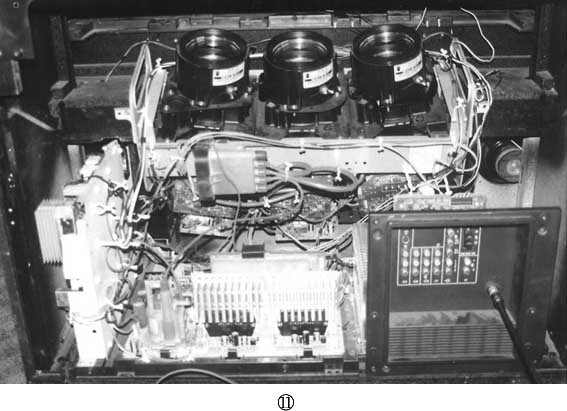

索尼产品工艺精湛早有口碑，在总体结构和造型上，KP-ES48MG与长虹DP4888有很多相似之处。在整机前面板的控制盒装有索尼独有的“数码快速聚焦”按键，按动这个按键，整机在10秒钟内自动进行全屏幕的会聚调整。前面板上和DP4888相同地安装着两对高低音扬声器，声音的还原质量优异。打开整机底座后边的木质盖板，可以看到屏幕的四周各有一个会聚检测板（见图10），进行数码快速聚焦时对红绿蓝会聚误差的位置进行精密检测。KP-ES48MG的电路板结构仍然为扫描板+小信号板+电源板的形式（见图11）。电源板安装于底座的右侧，竖直紧固在钢制支架上，可以起到帮助散热和电磁屏蔽的作用。会聚功放为两只STK392-020厚膜电路（见图12）。机芯板上各种元器件整齐地安装于电路板上，没有常见的元件东倒西歪的问题，虽然是细微之处，仍然可见索尼产品做工上的一丝不苟。索尼采用的投影管为索尼生产的7英寸投影管，管颈长度较普通投影管短，这一优势体现在造型上，即产品的底座高度可以做得比较低，造型显得更加精致。KP-ES48MG安装有三只CORNING公司的DELTA78镜头，镜头下部的投影管冷却腔为索尼专用，表面处理十分精细，手感平滑。在冷却腔的上边缘，有索尼独特的橡胶减压阀。在投影管处于冷态时，减压阀为下凹状态，当投影管长时间工作温度升高，内部的冷媒液受热膨胀，减压阀则改为凸出状态，有效缓解液体膨胀引起的内压力。索尼KP-ES48MG的图像效果很有特色，线条还原真实不夸张，字幕的重现很“本色”。线条边缘清晰，聚焦和会聚效果均匀，整个屏幕基本一致。虽然48英寸屏幕较大，但图像的光线感和对比度仍然与43英寸不相上下。

（闵蓉）
