1. 上下识别电路

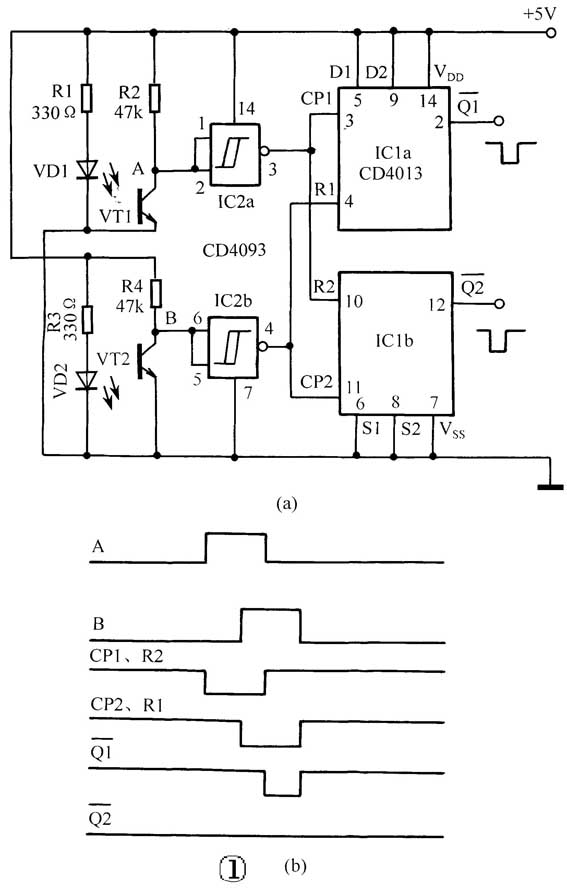

机械式鼠标是如何辨别滑动轮上下运动的方向？ 图1（a）就是可以识别上下运动方向的小电路。电路中用了两块CMOS集成电路，CD4093是2输入端四与非斯密特触发器，CD4013是双D触发器。红外发光管VD1与红外接收管VT1是一对传感器，VD2与VT2是另一对传感器。当挡板遮挡在VT1前时，“A”端会产生一个正脉冲，同样当挡板遮挡在VT2前时，“B”端会产生一个正脉冲。由于这两个脉冲存在着前后的差异，所以电路可以识别挡板的运动方向。电路的波形图1（b）可以说明电路的工作原理。需要注意两对传感器的间距要与挡板相适应，即两个脉冲必须有重叠的部分。
2. 同线电话保密器

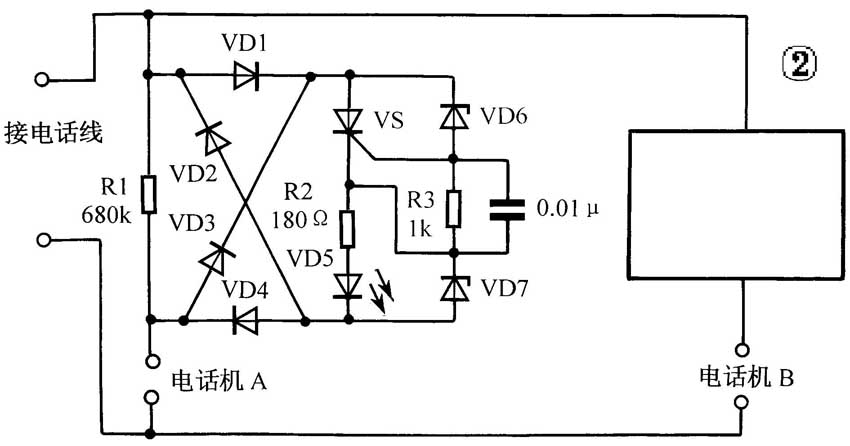

如果两部电话机并联在同一线上时，如果使用了这个同线电话保密器，可以避免相互间的干扰（图2）。当A话机通话时，B话机不能使用。由于电话线上提供的是直流电，电路中用二极管VD1～VD4构成导向电路为电路提供正确的工作电压。如果能辨别电话线上的电压，也可省去这4只二极管。图2是它的电原理图，电路右边的方框内是同样的电路，接电话机B。
3. 定时开关

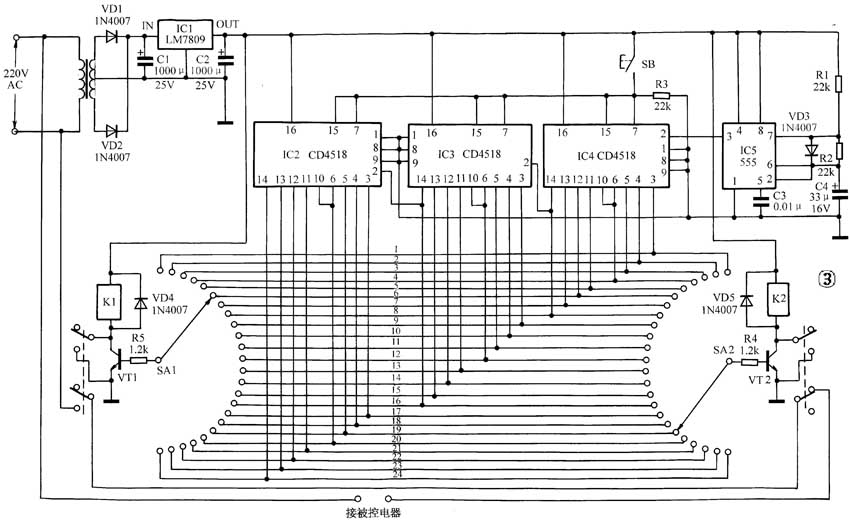

图3所示的定时开关电路由555时基电路IC5产生时钟脉冲，由3块双BCD计数器CD4518作分频。开关SA1为“开”设置，开关SA2为“关”设置，SB为复位开关。电源变压器为5W双9V；两只三极管可用9014等；两只继电器的工作电压为9V，应有双触点。
使用时要注意开关SA1的位置一定要在开关SA2的前边。此电路的最长定时时间为9天。由于很难找到24位的开关，所以也可使用一块或两块CD4518，将电路简化，同时可改变电阻器R2、R1和电容器C4的数值来重新设置时钟脉冲的参数。
