西门子3508发射功放电路及其故障维修

在西门子3508手机的故障维修中，相当一部分维修师傅对功率放大电路部分感到相当麻烦，由于对电路的不熟悉，导致对维修3508很多由功放电路引起的故障时检查思路不准确，本文旨在对3508功率放大电路及其故障进行一个简明的描述。

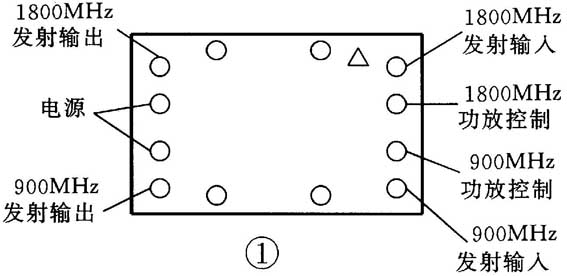

3508的功率放大电路由一个功放模组N1及其外围电路组成。N1模组是一个复合模组，它既可工作在GSM模式下，又可工作在DCS模式下。N1模组的各端口功能如图1所示。

整个功率放大电路包括功放的频段切换、功率控制等。这些电路由Q1～Q8等组成。

功率放大器的频段切换控制信号来自CPU模块和U2模块的。它们分别送到Q2的①、②脚。经Q2、Q1来控制功率放大器的工作。当R10处为高电平时，DCS功率放大器工作；当R11处为高电平时，GSM功率放大器工作。

Q3～Q6等组成了功率检测、功率控制电路，通过改变Q1的①、④脚输出电压，达到功率控制的目的。同时，Q2输出的信号通过Q7、Q10来控制天线开关的切换。

功率放大电路的检测是一件不容易的事。大多数维修人员是从启动发射机后根据发射电流来判断的。这也对，但它不是全部，还涉及很多相关方面。

首先需明白该功率放大器的内部电路。将功率放大器的屏蔽罩去掉，其内部电路如图2所示。在元件上还有一层薄薄的透明绝缘散热胶状体。功率放器有两个通道，每个通道有三级放大。

这种功率放大器的电源端口直接连接在电池电源上，其控制端口好像三极管的基极一样，当控制端口有高电平时，功率放大器开始工作。

在断电状态下，可用万用表的二极管测试挡位检测功率放大器的控制端口，以判断功率放大器是否损坏。正常时，万用表通常显示在0.89V左右（不同型号的万用表检测时有一定的差异）。

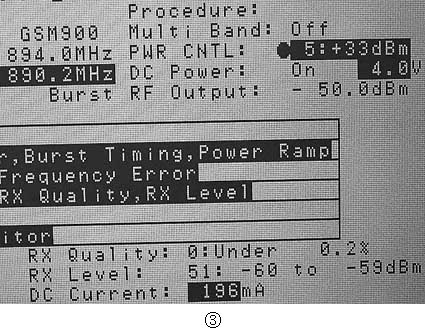

接下来看一看3508发射机的工作电流，主要看图片中的DC current项的电流参数，图3所示的窗口里可显示手机在通话状态下发射机分别工作在最大功率级别、10功率级别和最小功率级别时的手机工作电流分别为196mA、132mA、97mA。

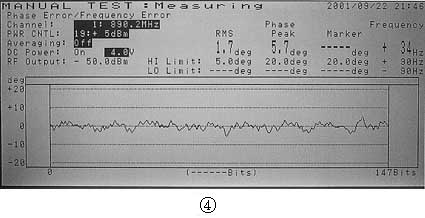

即使功率放大器能工作，有射频输出，也不表示发射机就正常。图4中的RMS和Phase Peak是发射相位参数；Fre-quency是频率参数。其中，相位参数与功率放大电路有很大关联，与DSP电路也有很大关联。频率参数则主要与基准频率时钟和DSP有关。它们会导致手机出现上网难，打电话难等故障。

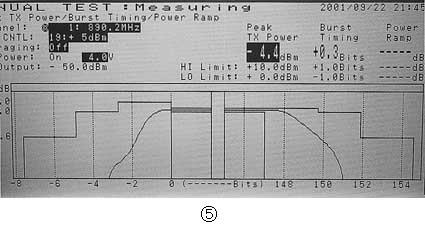

频率和相位参数故障一般很少出现，但脉冲参数故障则很容易出现。先来看一看正常的脉冲参数，如图5所示。

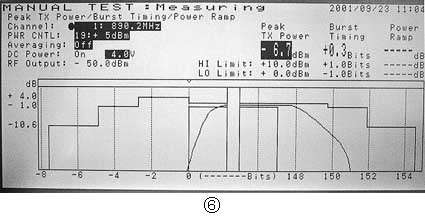

图6是检测到3508不正常的发射脉冲参数图。若发射机的脉冲参数出现这些情况，则手机可能是能搜索到网络，但很难进入服务状态；或能进入服务状态，但很难打电话等。大多数人所关注的西门子手机打电话出现感叹号的，可以多注意这一点。

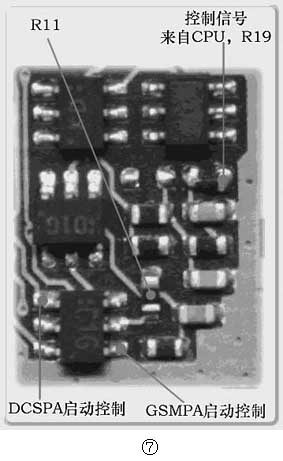

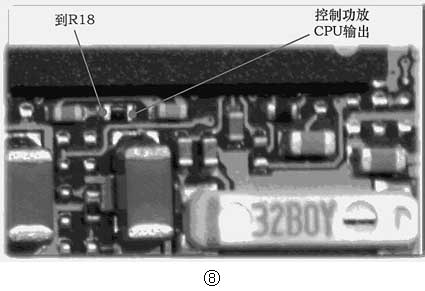

在图7、图8中，CPU输出到R18处的信号是很重要的，若信号不正常，或线路、元件故障，会导致手机的发射参数不正常，这时的发射参数如图6所示。手机会出现能上网但很难打电话，或很难上网，打电话出现感叹号等。

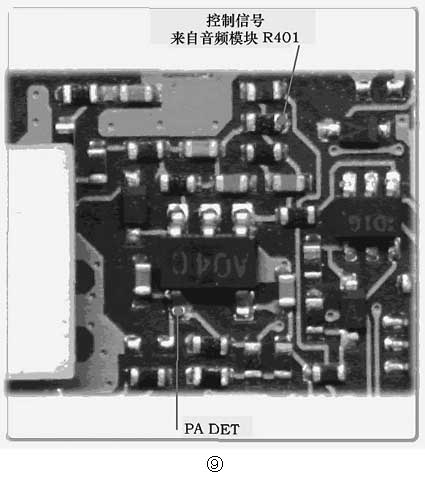

在图8中，音频模块输出到R31处的信号是很重要的，若信号不正常，或线路、元件故障，会导致手机的发射参数不正常。手机会出现能上网但很难打电话，或很难上网，打电话出现感叹号等情况。图9中PADET所指的器件（Q5）损坏并不会导致完全无发射，但会引起发射信号参数故障。

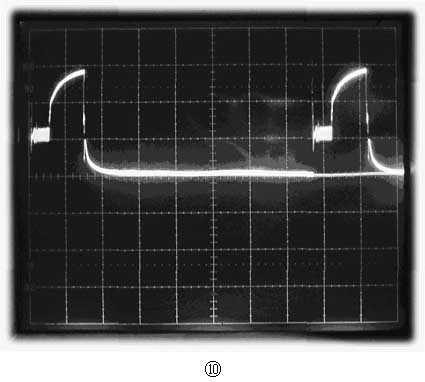

图10所示的信号波形是用示波器在Q5的④脚检测到的波形。检测时，示波器的幅度应调节好，该信号的幅度是比较小的。

（安泰信手机维修研究中心）
