读2001年本刊第11期中所登载的“电脑单键开/关机的实现”一文后，笔者很受启发，在此再向广大读者介绍另外两种各有特点的电脑开/关机电路。
一、 采用按键式继电器的电脑开/关机电路

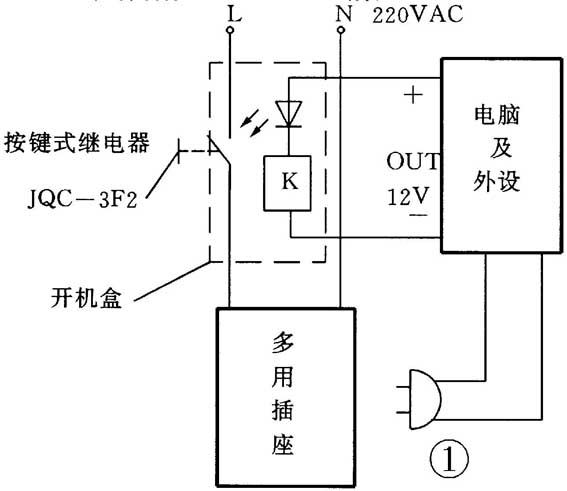

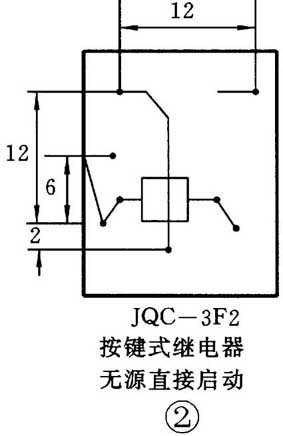

这是一种十分简单的开/关电路，如图1所示。按键式继电器是一种新型器件，相当于一个按钮与继电器的组合体。顶面为PVC薄膜面，引出脚为标准小型电磁继电器的脚距尺寸。有线路板式JQC-3F1和面板式JQC-3F2（见图2）两种安装形式，触点为7A/220VAC转换型，线圈电压为12V，体积为20×16×15（mm3）。
采用该按键式继电器可以实现无源启动，省去一个数安培级的按钮开关。为降低继电器吸合功耗和工作指示，线圈上串入一只发光二极管，使线圈吸合维持电压为10V左右，实际功耗约为0.25W。由于直接用手动闭合继电器触点，可不计吸合电压，有利于降低能耗，尽量少影响电脑中的直流12V电压。图中的交流220V电源经继电器按键触点，给多用插座供电，电脑及外设得电而开始工作，电脑中输出直流12V电压供给继电器线圈自保吸合，发光二极管点亮，表示正常工作。
当电脑使用结束需要关机时，只要按一下已设置好的快捷键，即可实现关机，电脑中的开关电源停止输出12V电压，从而迫使继电器因线圈失电而释放触点，使220V交流电源完全关闭。
电脑的关机快捷键要事先设置好，可选择不常用的键位，具体设置方法可参照无线电2001年第11期27页的介绍。下期为您介绍二切换磁锁继电器开/关机电路。
（许安良）
