用计算机彩显管代替彩电箱

🏠 首页 《无线电》杂志 2002年 🔗 第5期 🔗 第31页 分类:电脑与单片机 🔗 李朝友 🔗

本文就如何利用闲置的老型号计算机显示器的显像管(以下简称彩显管)代替彩色电视机的显像管(以下简称彩电管)的问题,谈一下个人体会。目的是为了废物利用,同时彩显管的特性远优于普通彩电管。

用彩显管代替彩电管的工作需要解决两个问题:一是彩显管的偏转线圈与彩电机芯的匹配;二是彩显管脚与彩电尾板的匹配。

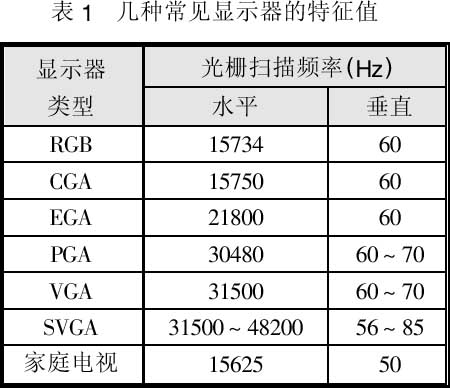

在我国彩电标准中,场扫描的频率是50Hz,行扫描的频率是15625Hz。彩显的扫描频率随彩显的类型不同而不同,见表1。

图3
图3 🔍原图 (450×388)

代替的条件是要有一只尚未老化的彩显管和一套完好的彩电机芯。淘汰的彩显管的尺寸一般是12~15英寸,彩电机芯可以用12~29英寸的任何一种与其搭配。

1. 尾板的改造

尾板是指显像管尾部的那一小块电路板。彩电管有粗细枪之分,彩显管也一样。

(1) 如果两者粗细一样,且管脚数也一样,就可以直接利用彩电管的尾板。但要仔细观察两者管脚排列的顺序是否相同,顺序相同时,就可以直接插入彩电尾板管座;顺序不同时(由于管座结构的限制,聚焦管脚的位置都是一样的),要把彩电尾板上顺序不同的管脚的电路用小刀割断,然后用导线把顺序连接正确。

(2) 如果两者粗细不一样,但管脚数一样,就要同时利用彩显和彩电的尾板。把彩显尾板上除放电管(在彩显尾板上,每个接阴极管脚的电路上,一般都有一个放电管或压敏电阻,以保护尾板电路)以外的所有元器件都拆除,用导线把彩电尾板上的管脚与对应彩显尾板上的管脚连接起来,注意连接阴极的导线越短越好,如长度超过30cm,最好用高频同轴电缆连接,以减少分布电容的影响,保证显像的清晰度。把彩电管座上的聚焦线拆下,直接焊在彩显管座上。

(3) 不论粗细是否一样,只要管脚数不一样,就要同时利用彩显和彩电的尾板。管脚数不一样时,多是彩显管的管脚数大于彩电的管脚数,多出的管脚一般是辅助聚焦极或辅助阳极,拆改之前最好把它们的电压值记录下来,以便从彩电板上取得相应的电压与之连接。做不到这一点的,可把它们作悬空处理,再按上述方法连接其他管脚。

2. 偏转线圈的改造


(1) 帧偏转线圈

图1
图1 🔍原图 (425×174)

从表1中可看出,各种类型彩显的场扫描频率都可以达到或接近50Hz(或60Hz),所以,不用再对帧偏转线圈进行改造,可以直接使用。


(2) 行偏转线圈

图4
图4 🔍原图 (236×174)

根据彩显的类型,查表1中的行扫描频率数据。

凡是行扫描频率接近15625Hz彩显(如RGB、CGA)管的行偏转线圈也不用改造,可以直接使用。

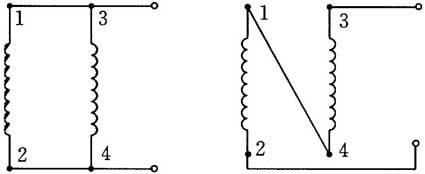

凡是行扫描频率接近或能达到31kHz左右彩显(如PGA、VGA、SVGA)管的行偏转线圈,要把原并联形式改成首尾顺向串联形式,如附图所示(这一点是与其他文章介绍的改制方法最大的不同点,能使改制工作大为简化。)

对于EGA类型的彩显管,暂在行偏转回路中串联一只20Ω/10W的电阻。

3. 通电试验

先不接偏转线圈,把行输出变压器上的Screen旋钮顺时针旋转到头,再返回旋一点,接通电源后,在显示屏的中央,应能看到一个亮点。

关闭电源,接上偏转线圈和消磁线圈(消磁线圈仍用原彩显的消磁线圈),接通电源,应能看到屏幕中的光栅。

4. 偏转幅度的调整


(1) 行偏转幅度

一般情况下,行偏转幅度都偏小,特别是当用细枪管的彩电机芯驱动粗枪管的彩显管时,由于粗枪管需要更大的偏转功率,更是如此。老式淘汰的彩显一般都是粗枪管的。

有两种加宽行幅度的办法:一是适当地提高主电源对行输出供电的电压,如原为110V,可提高到120V;二是加大行逆程电容,增加的电容量可从1000pF到7200pF,此电容可取自彩显中的行逆程电容。也可两种办法同时采用。

对于EGA类型的彩显管,由于我们在其行偏转回路中串接了电阻,也可用改变此电阻值的方法来调整行幅度。加大阻值,行幅度减小;减小阻值,行幅度增加。也可与上述方法同时采用。

对于粗枪彩电机芯推动细枪彩显管来说,如需要减小行幅度,可采用与上述相反的方法。


(2) 帧偏转幅度

彩电板上一般都有一个帧幅度控制电位器。

对于细枪彩电机芯推动细枪彩显管或粗枪彩电机芯推动粗枪彩显管,调整上述的电位器就可使帧幅度得到满足。若帧线性有问题,有帧线性调整电位器的,可调整帧线性电位器;没有该电位器的,可调整帧输出电路反馈回路中控制反馈量的电阻值或电容值。

对粗枪彩电机芯推动细枪彩显管,只调整帧幅度控制电位器,就可使帧扫描得到满足。

对细枪彩电机芯推动粗枪彩显管,要加大帧输出功率。调整帧幅度控制电位器幅度不能满足时,可适当提高帧输出的供电电压,如果该电源是由行输出或主电源提供的,那么提高主电源电压的同时,也就提高了该电压。在彩电板上帧输出电路的冷端,即接近地的一端,一般接有一个0.5~3Ω的电流反馈取样电阻,在其上并联一只或数只电阻,减小该电阻值,可提高帧输出功率。但帧线性可能会出现问题,这时,可加大反馈回路的电容量,该反馈电容原容量一般是0.47~2.2uF,可在其上并联1只0.1~0.47uF的电容器。

5. 聚焦的调整

在改造的实践中,一般来说,调整聚焦电位器都能使聚焦基本达到指标要求。

如果达不到要求,对于聚焦电位器与行输出变压器成一体的来说,就只能采取另加合适的外接聚焦电位器的办法,其分压比要通过试验决定;对于聚焦电位器与行输出变压器分离的来说,如果聚焦电压偏低,可在其接地端串接1只2~30MΩ电阻,使聚焦电位抬高,阻值由试验决定。

6. 总调

总调主要包括:暗白平衡、亮白平衡、副亮度、副色度调整以及第一阳极电压的调整(即Screen旋钮的调整)等。如果图像出现上下颠倒的现象,把帧偏转线圈的两个输入端交换一下位置即可;如果图像出现左右颠倒的现象,把行偏转线圈的两个输入端交换一下位置即可。可参考有关彩电调整的书籍。

另外,12~29英寸常用显像管的聚焦电压是5000~9000V,灯丝电压是6.3V,第二阳极电压是21000~29000V。

7. 结构的考虑

如果彩显管的尺寸和彩电管的尺寸一样,就可以直接把彩显管放入彩电机壳中。

如果尺寸不一样的话,如何把彩电机芯装入彩显机壳中是较为困难的。如果彩电机芯的尺寸比较小,可以直接装进彩显机壳中;如果机芯较大,就要对彩显机壳进行某些改造。最好用遥控型的机芯,以使机壳上要安装的旋钮数量少,只把那些遥控器不能实现的功能的旋钮装在机壳上。

电源总开关可用原彩显的电源总开关、对比度控制也可用原彩显的。

8. 注意选材

在选材方面,要注意彩显管一定要用还没出现老化现象的(可参考本刊上期第30页的《电脑显示器显像管衰老的故障判断》一文),否则,就没有利用的价值了;彩电机芯要用闲置的或显像管已报废的彩电机芯,否则,重新购置彩电机芯在成本上不合算。

(李朝友)
