1.故障现象：
面板按键全部失控，但可用遥控器正常收看。
检修过程：

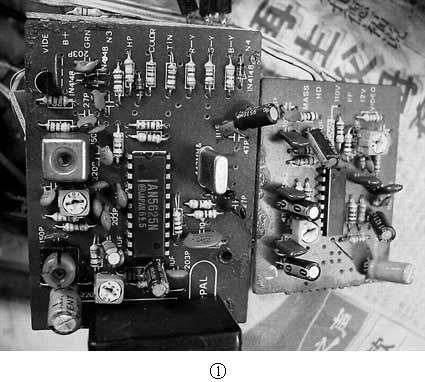

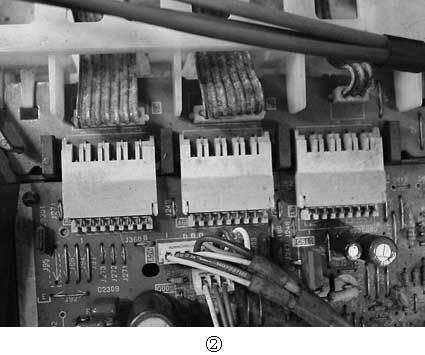

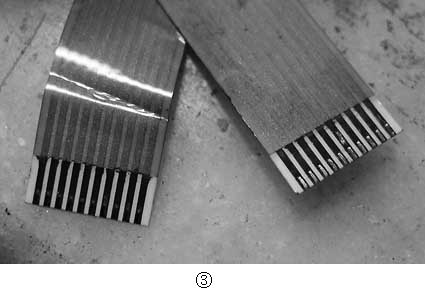

这是一台日本原装的大屏幕彩电，后经人加装了制式转换电路（见图1）。按键失控，但可用遥控器正常收看使用，初步估计是按键的失灵或老化，而检查并没有发现异常。将线排接口补焊后（见图2），用万用表电阻挡测量线排，发现有3根线折断。原来这是用碳粉做成的线排（见图3），经长期使用后使碳粉老化、脱落导致出现这种故障，而且这种线排很容易因折合而断裂，如发现使用，最好予以更新，以免出现此类故障。
2.故障现象：

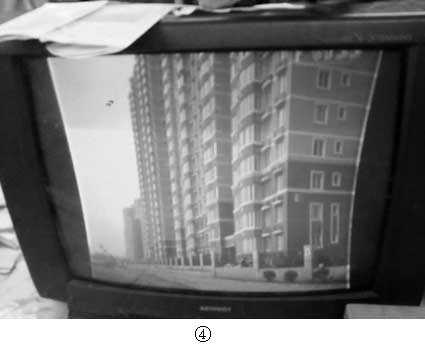

枕形失真（见图4）
检修过程：

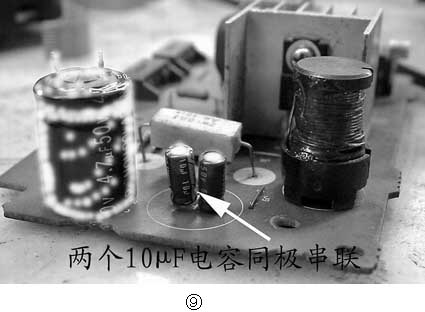

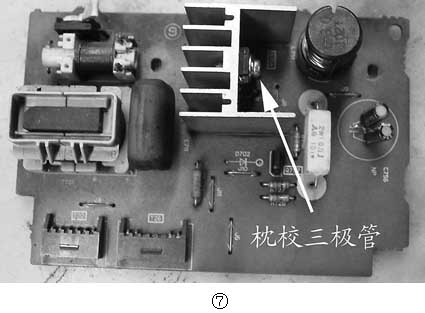

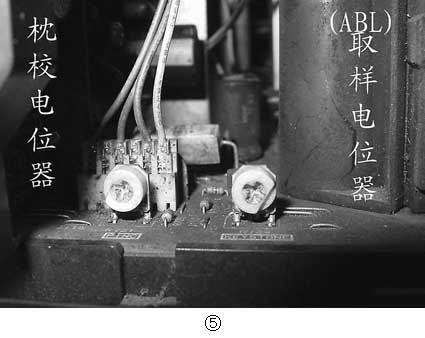

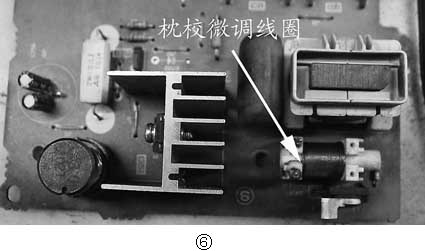

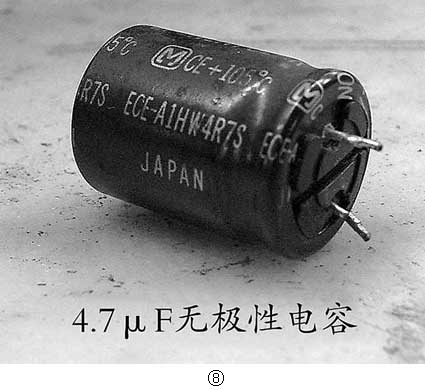

这台机虽然是大屏幕，但是早期的机种还没有总线设置。检查枕校电路的供电，正常。调节枕校电位器和微调线圈（见图5、6），没有效果；怀疑是电位器变值或接触不良，但更换后故障不变；更换枕校三极管（见图7），也没明显好转。对电路板上大容量4.7μF无极性大电容怀疑（见图8），拆下来测量，用两只10μF有极性电容同极性串联相接代换（见图9）。通电检查，故障排除。
3.故障现象：
不规则跑台，图像画面干扰大且伴音噪声大。
检修过程：

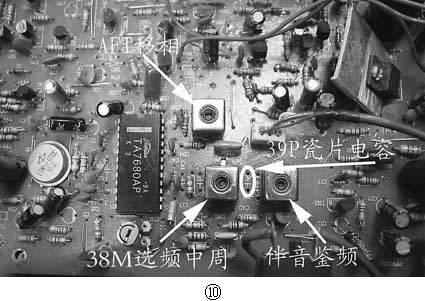

图像与声音一起出现问题，故障通常会发生在整个公共信号通道中。此机采用了集成电路TA7680A作中放板（见图10），用万用表表笔或金属工具触碰TA7680 AP的第⑦或⑧脚，若光栅上有变化，表明故障在SAWF（声表面滤波器）或前面电路；若没有变化，则表明故障在TA7680AP或外围元件。把万用表的电阻挡打在R×10Ω挡，用黑表笔干扰第⑦脚——没反应。微调38MHz的调谐电路，图像的画质有改善，但达不到最佳效果，更换39p的瓷片电容，图像恢复正常，不跑台了。再调试一下伴音鉴频变压器（伴音中周），声音正常，噪声消失，故障完全排除。
（小辛）
