一台KEH-9000QR型数字式调幅、调频立体声收音、自动循环放音高级汽车音响，无论是收音还是放音，左、右扬声器中均无声。
KEH-9000QR型数字式高级汽车音响电路结构较为复杂，主要由6块集成电路和2个组件为主构成。其中：IC101（LA1140）为FM中频放大集成电路；IC103（YY06）为噪声抑制集成电路；IC102（LA3370）为立体声解码集成电路；IC301（LA3161）为双声道音频放音均衡放大集成电路；IC501（μPD1719G-011）为选台用微处理器；IC401（KIA8210H）为多路音频功率放大集成电路；AM TUNRER为调幅收音头组件；FM FRONT-KND为调频收音头组件。

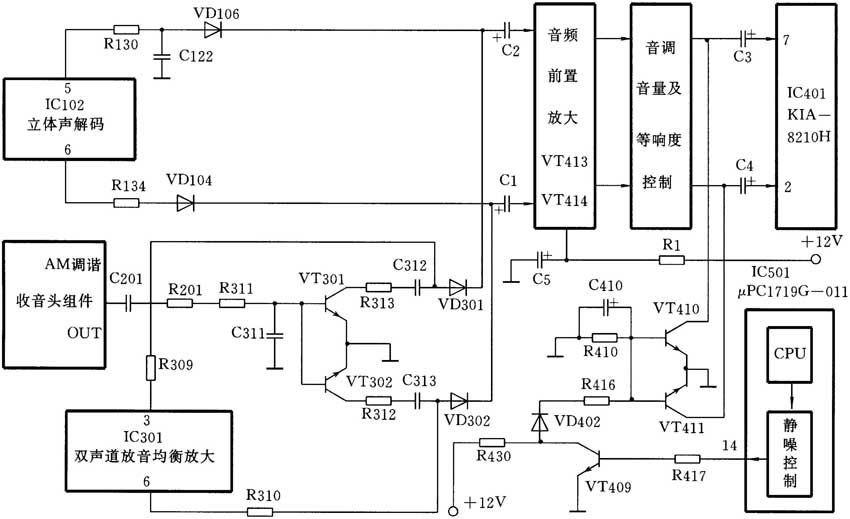

从附图看出FM波段收音电路信号从IC102的⑤、⑥脚输出，经R130、R134电阻及VD106、VD104隔离二极管，加到C1、C2耦合电容的正极端。AM波段收音电路信号从AM TUNRER组件OUT端输出，经C201电容耦合，再经R201和R311加到VT301和VT302管基极，经其放大以后从集电极输出，经R313、R312、C312、C313及VD301、VD302隔离二极管，加到C1、C2耦合电容的正极端。放音电路信号从IC301的③、⑥脚输出，经R309、R310及VD301、VD302隔离二极管，同样也加到C1、C2耦合电容的正极端。
从CD唱机插口（CD INPUT）输入的外接CD唱机信号，经C430、C429、R443、R444及VD404、VD405隔离二极管，仍然是加到C1、C2耦合电容的正极端。
由上分析可看出，C1、C2耦合电容及其以后的音频前置放大电路（由VT413、VT414管等组成）、音调控制电路（由C417、C423、R434、R433等组成）、等响度及音量控制电路（由C413、C412、C415等组成）、音频功率放大电路、扬声器电路是收音和放音的共用部分。由于该机无论是收音还是放音，左、右声道扬声器均无声，这种故障在排除了供电电路出问题的可能性以后，一般都出在这部分收音和放音的共用电路。检修时，应从整机的供电电压是否正常入手查起。
1. 判断故障的大概部位
（1） 通电开机，测量提供给整机的12V电源电压，正常，说明故障与供电无关。
（2） 切断电源，断开功放集成电路IC401信号输入端②、⑦脚耦合电容C3、C4的任一引脚。再次通电，手握螺丝刀金属部位，用其头部碰触IC401②、⑦脚，左、右声道扬声器中均有较响的干扰声传出。由此说明，功率放大电路工作基本正常，问题出在C3、C4耦合电容之前到C1、C2耦合电容之间（也包括C1、C2）的电路中。
（3） 从C3、C4与C1、C2耦合电容之间的电路结构来看，它由两路相同的等响度及音量控制、音调控制、音频前置放大电路等组成，而左、右信号通路同时损坏的可能性较小，一般都是它们的共用电路异常引起的。究其原因，可能有以下两方面：一是音频前置放大电路供电异常。由VT413、VT414管等组成的音频前置放入大电路的供电是由R1、C5去耦电路去耦后得到的。如果R1限流电阻开路或阻值变大，或C5滤波电容击穿短路或严重漏电等，均会导致VT413、VT414管的供电异常而无法工作，从而使左、右声道收音或放音信号在此处受阻而导致扬声器无声。二是音频静噪控制电路故障。该机音频静噪控制电路由VT410、VT411管等组成。当该电路因某种原因始终处于静噪状态，就会使收音或放音信号在此处等效入地，由此也会导致左、右声道扬声器无声。
2. 查找故障原因
将C3、C4电容拆下的引脚重新焊好，再断开R416电阻的任一引脚，然后通电开机，试进行收音或放音，结果收音和放音功能均恢复正常，仅是在进行功能或波段转换时，左、右声道扬声器中会在转换的瞬间出现噪声。由此说明故障是因静噪控制电路启动工作引起的。
3. 检查音频静噪电路
（1） 音频静噪电路主要由VT410、VT411、C410、R410、R416、VD402、VT409、R417、R430等组成。从各个元件的作用来看，C410电容开路，对电路虽有影响，但不会导致静噪电路启动工作，当其击穿短路以后，将会导致静噪电路不能启动工作；而R416、R430电阻或VD402隔离二极管开路时，静噪电路也将失去作用。只有R417电阻开路或VT409晶体管失效时，才会导致静噪电路误启动。当然，也不能排除数字选台用微处理器IC501内电路损坏，输出的电平不对（正常工作时，该脚应输出为4.8V左右的高电平使VT409管导通）。
（2） 将R416电阻焊下的引脚重新焊好，通电开机，测量IC501输出的为高电平（4.8V），基本正常。
（3） 测量VT409管集电极电压为6V左右（正常时应为0.1V左右的低电平），由此怀疑该管损坏。
（4） 拆下VT409管进行检查，发现其b、e结间确已开路损坏。
4. 故障处理
VT409管的型号为2SC2031，其主要电参数见附表。如一时无原型号的管子可换，也可用附表中所列的其它型号的管子直接进行代换。本例用一只3DA21B型晶体管焊上后，收音和放音功能均恢复正常，故障排除。
为了加深理解该故障产生原因，现把静噪电路工作原理作一简述：
该机静噪电路由VT410、VT411管等组成。这两只晶体管的集电极分别连接在左、右声道功率放大电路信号输入端。静噪电路受控于选台控制微处理器μPD1719G-011。
正常工作时，微处理器μPD1719G-011的输出为高电平（约4.8V），这一信号经电阻R417加至电子开关管VT409的基极，使该管导通，其集电极为低电平（约0.1V），致使VD402隔离二极管截止而使VT410和VT411基极为低电平，均截止，对电路不产生影响。
当进行功能转换或波段转换时，微处理器μPD1719G-011输出由高电平变为低电平（0.1V左右）使VT409管基极为低电平而截止。这样，+12V电源电压加至VD402管正极（经限流降压电阻R430），因其正偏导通使VT410和VT411管基极均为高电平而导通，这就等效于将C3、C4电容负极端接地，将前级耦合来的信号短路入地，从而达到除去转换波段等产生的冲击噪声。
当VT409管开路以后，致使音频静噪电路失去了控制，VT410和VT411管始终处于导通状态，使收音或放音信号在此处始终短路入地，从而导致了上述故障现象。
另外，在实际检修中笔者还曾遇到过微处理器μPD1719G-011内电路损坏，致使该脚始终输出为低电平，从而导致的静噪电路始终启动工作，而造成了收、放音均无声故障。该脚正常在路电阻为（用MF-47型万用表R×1kΩ挡测得）：红表笔测量，黑表笔接地为11kΩ；黑表笔测量，红表笔接地为90kΩ。
当μPD1719G-011内电路损坏以后，如一时无原型号的集成电路可换，可断开VD402管的任一引脚，使静噪电路不再启动工作即可。
这种应急修理方法，仅是在进行功能转换或频段转换时，扬声器中会产生冲击噪声，但对正常的收音和放音均不会产生影响。
（孙余凯 齐向阳）
