一、 填空题（每空2分，共50分）
1. 写出下列色标电阻的阻值和误差：白棕黄，阻值____，误差____；棕黑黑金，阻值____，误差____；绿棕金银，阻值____，误差____。
2. 画出下列元器件的符号（用国标GB-4728）：
稳压二极管____，压敏电阻____，直流电动机____，空芯变压器____。
3. 写出下列电容器的容量（用μF作单位）和误差：
10nJ_______，103K_________，
4μ7M____。
4. 20W电烙铁正常工作时，其阻值为____。
5. 磁棒上的线圈往中间移动电感量变____，往端部移动电感量变____。
6. 1/2W 1k的电阻能否代替1/8W 1k的电阻？____。
7. 超过三极管集电极最大允许电流时，三极管的β会____。
8. 当频率增高时感抗将____；容抗将____。

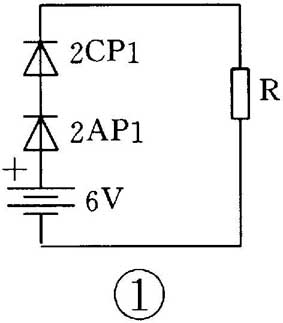

9. 按图1所示，加在电阻上的电压为____伏。
10. 写出负反馈电路的四种类型____、____、____、____。
二、 判断题（将正确答案的字母填在横线上，每题3分）
1. 下列说法正确的是____。A. 铁导线的电阻一定比铜导线的电阻大。B. 同种材料的导线，若长度相同，则细的导线电阻大。C. 长度相同的两根导线，细的导线电阻一定大。D. 粗细相同的两根导线，长的导线电阻一定大。
2. 晶体管频率参数fβ、fT、fM之间的关系正确的是____。
A. fT>fβ>fM B.fM> fβ>fT C. fM>fT>fβ
3. 在图2中灯L1、灯L2都能正常发光，请判断表1、表2都是什么电表？____。
A. ①、②都是电压表；B. ①、②都是电流表；C. ①是电压表，②是电流表；D. ①是电流表，②是电压表。

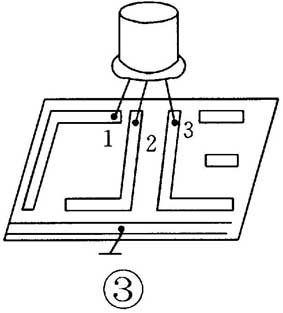

4. 某电路板上的晶体管（见图3）标记看不清，想测出它的管脚，于是测得各管脚对地（⊥）电压，1端对地为-6.2V，2端对地为-6V，3端对地电压为-9V。因而判断出____。
A. PNP型1-b，2-c，3-e；B. PNP型1-b、2-e、3-c；C. NPN型1-b，2-c，3-e；D. NPN型1-b、2-e、3-c。
三、画图题（每题4分）
1. 把图4连接好，使耳机插入时，扬声器不响，拔下耳机时扬声器响。
2. 画出图5中桥式整流电路中的四个二极管。

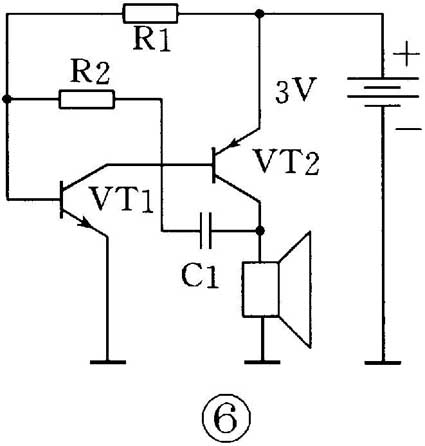

3. 照图6所示电子讯响器原理图，设计一块印制电路板图（扬声器，电池外接）。
四、 问答题（第4题8分，其他每题6分）

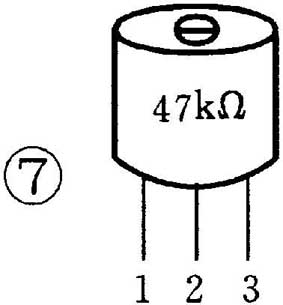

1. 图7是一个实芯电位器，如何用万用表测出其滑动接点的引脚？
2. 如何用万用表区分标记不清的40W和60W灯泡？
3. 甲壳虫收音机磁性天线规定绕145圈，绕多绕少将对收音机有什么影响？
4. 图8是什么类型的偏置电路？试分析其稳定工作点的过程。（答案见下期，上期试题答案见本期第63页）
