四、 框型天线

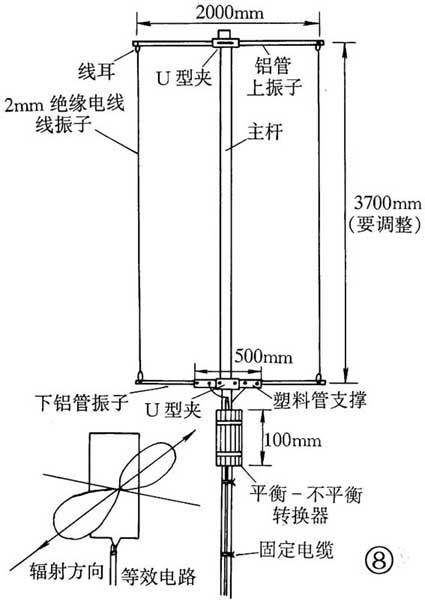

框型天线不但有方向性，而且比偶极天线的增益高，因此接收和发射的效果更好。框型天线的周长约为1个波长，横向支撑是用铝管制作，为了左右绝缘，用PVC塑料管支撑馈电部分，纵向振子是用直径2mm绝缘电线制作，调整线的长度可以使天线SWR降低（天线总体安装图如图8所示）。框型天线的馈电和倒“V”型天线一样是平衡的，所以在与50Ω同轴电缆连接时，要进行平衡-不平衡转换。这种天线等效为两条1/4波长垂直天线，水平面的方向性为尖尖的8字型。
1. 制作

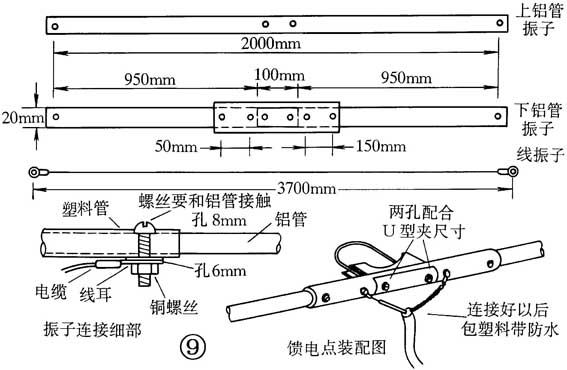

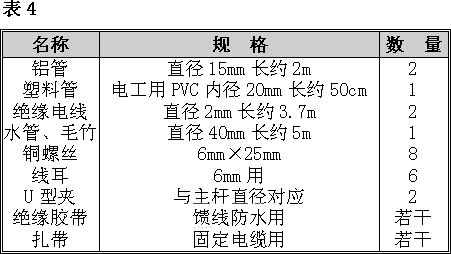

天线所用的材料如表4所示，都是垂手可得的平常物品。购买材料时要注意铝管的外径和PVC塑料管的内径配合。按照图纸的尺寸加工铝管和塑料管，用钢锯锯开铝管后在其端部会产生许多毛刺，使铝管不能顺利插入塑料管里，因此，要用锉刀磨去这些毛刺。把铝管按图9的尺寸插入塑料管内并略加临时固定，然后把铝管和塑料管一起钻孔，这样做的好处是可以使钻出来的孔都能对位准确。但要注意的是，如果钻头不锋利，再加上钻的时候用的压力太大的话，会使铝管的铝锋口嵌入外面的塑料里，卡位铝管而不能再拉出来。所有的孔钻好后，拉出铝管，按图中所示在塑料管的一边打四个大孔，以使螺丝头能陷进去与铝管接触。完成各铝管的加工和装配后，把电缆接上并用绝缘胶带把接头和电缆头等密封防水处理。依照图8的总体安装图把横杆管子安装在主杆上。两根振子线预留稍长一点，线的一端先不要焊上线耳，等调整完成后再焊上。把振子线临时固定在两根铝管振子之间。
2. 架设
全部元件都安装妥当后，把同轴电缆以约100mm的直径绕成一个约9圈的线圈，作为平衡-不平衡转换器，用绝缘胶带固定好形状后，再用扎带牢固地固定在主杆上（如图8所示）。如果找不到U型夹，可以用铁线等固定横杆，但调整时没有U型夹来得方便。把整个天线架设起来后，若用的主杆太细会有头重脚轻的感觉，这时就要另加绝缘拉绳固定。因为天线有方向性，若要求天线要随时旋转，就要考虑加上能使天线灵活转动和锁定的措施。一般的做法是先用角铁焊接一个铁塔架，里面安装电动的旋转器带动天线旋转。如若打算把天线移动运用，可以预先制作并调试好各振子。为了携带方便，上部铝管振子可以裁成两截，即分成两条长约1m的铝管，使用时中间利用U型夹加补强条再把两条铝管驳接起来。携带时拆分成4根振子连两条振子线、螺丝、U型夹等，放入一个钓鱼竿袋里。到设置地点，把主杆竖起来，只需约20分钟就可架设起来使用，十分方便。
3. 调试
这种天线主要是靠调整纵向的绝缘电线长度来进行，接上SWR表大致测试一下天线的SWR，调整发射频率，确定天线的谐振频率。一般稍微切短预先留长的绝缘电线，就能在工作频率上获得最低的SWR值。等SWR调整完成后，再把线耳焊上，固定各部分螺丝，然后把全部螺丝连接处用绝缘胶带进行防水处理，务求使天线能承受得住日后的风风雨雨。
以上所介绍的天线都是很适合入门级的业余制作，不但材料要求比较灵活，而且制作的重复性好，调试简单而实用。改变天线振子的尺寸就可以应用在其他频段上。
架设天线属于高空作业，要作好安全保护措施，严防人员和物体从高处掉下。切莫掉以轻心，牢记安全第一。天线不要架设在不牢靠的地方，就算勉强架起来，也令人日夜担心，带来无尽的烦恼。在下雨和打雷时要暂停施工，下雨使施工场地湿滑、环境变得恶劣，容易导致危险，而且，潮湿的环境会影响天线的特性，使天线的调整不准确。
天线架设好以后，要时时留意天线SWR的变化，当SWR突然变坏时，就说明天线遭受不测。每年要对天线例行检查两次，查看天线的防水胶带是否有脱落和变质，天线和电缆有否进水，拉线是否松脱，主杆是否牢靠等，发现异常立刻处理。
在业余无线电活动中，秉持业余精神，制作天线就是一项实践业余精神的活动，只要用心制作，细心调整，必会成为一件精巧的作品。
（吴国光）
