三、 开机故障与检修
1. 故障

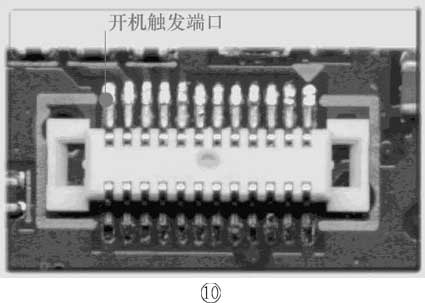

上期所述开机部分的电路若工作不正常，会导致手机不开机、开机困难、电源开关键不能开关、充电不能开机、开机不能保持等故障。图10所示的是内联开机触发端口检测点。
2. 检修
检修开机故障 可分为几个层面，现分别叙述如下。
若手机不开机，检修的第一步可在故障机未拆开前进行如下的一些判断。首先，用万用表检查故障机电池连接片的正极触点处对地电阻是否正常，若不正常，则应检查电池供电路径。

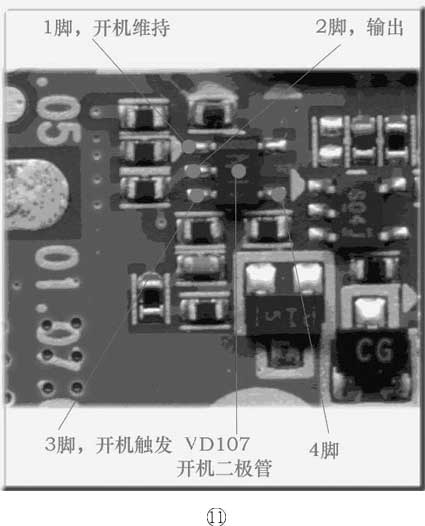

若电池连接片的对地电阻正常，可给故障机加上外接维修电源，按开机键，注意观察手机的工作电流。若手机无电流，则故障在按键板、内联接口或开机二极管VD107。图10是内联接口CN503的开机触发端口信号测试点。图11是开机二极管VD107电路的信号测试点。VD107是二极管组件，若①、②脚，②、③脚，④、②脚短路影响不大，但假如②、⑤脚短路，则将导致手机不能开机。
VD107是一个二极管组件，包含了4个二极管，可用万用表在未加电时检测。
该部分电路的信号可用示波器或万用表检测。
若VD107的①、②脚损坏，手机能开机，但不能维持。
若VD107的②、③脚损坏，手机用按键不能开机，但接入充电器时能开机。
若VD107的②、④脚损坏，在关机状态下，充电器接入时手机不能开机。
给故障机加上外接维修电源，按开机键，手机有一点电流，说明按键板、内联和开机二极管VD107之间的线路没有问题。问题应在电压调节器电路。

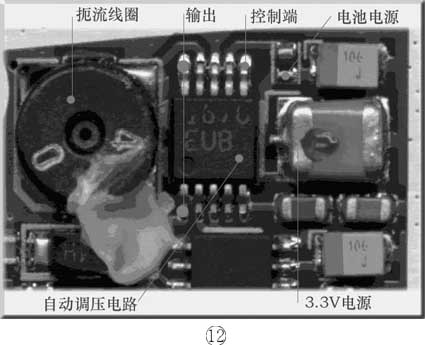

首先检查自动调压电路，看电容C209处有无3.3V的电压。若无，检查电感L102、二极管VD108等。图12是自动调压电路的重要信号检测点。
若自动调压电路出现故障，会导致手机出现电池使用时间短等故障。
手机出现电池使用时间短的故障，且手机的工作电流基本正常，可先用万用表检查用电池不能开机时电池的电压，然后用维修电源输出一个高于电池电压0.6V左右的电源加载到故障机，若手机能开机，则主要检查自动调压电路（U117电路）。这样，在手机机壳未拆开之前就可有一个判断。
对于这个电路，建议使用示波器检测。注意调节好幅度旋钮和扫描旋钮，在电感处应能检测到脉冲振荡波，否则检查更换U117、L102。正常情况下，用示波器在电感L102处应能检测到脉冲振荡波，否则，U117不能正常工作。
若C209处3.3V电压正常，则应主要检查逻辑电源调节器U463电路。
对于V\(_{C}\)\(_{C}\)、AV\(_{C}\)\(_{C}\)电源，可用示波器或万用表来检测。为了检测电源是否纯净（是否有纹波），建议使用示波器检测。检测时，将示波器设置为DC输入、1V挡。用示波器探头在图13中所示的电容处检测即可。
若U463的①、③脚电源不正常，则手机不开机。
在进行以上检查后，若电源都正常，需要检查基准频率时钟电源。检查时建议使用示波器。
用示波器检查电压调节器U457的⑤脚，在电源开关键被按下时，有无高电平信号，若无，则检查复位电路、CPU电路等。
若有高电平信号，再检查U457的有无3V的XV\(_{C}\)\(_{C}\)电源输出。若无，更换U457。
一般情况下，只要U457的有输出，手机的开机工作电流就会基本趋向于正常。
U457的①脚输出3VTX电源供发射机使用。该电源在U443、U445电路的转化下，得到发射机的3VTXEN1信号（图14中的2；图14中的9是U457模块）。
U457的③脚使频率合成电源启动控制，信号SYNEN来自CPU（图14中的1）。
U457的④脚是3.3V电源输入端。电源来自自动调压电路（图14中的6）。
U457的⑤脚是时钟电源的启动控制端口，信号SYSCLKENA来自CPU，若该信号不正常，则U457的无3V电源输出。手机不开机（图14中的7）。
U457的⑨脚输出射频电源3VRF（图14中的8）。
U457的和是频段切换控制输入端，经U457转换，得到另一个频段切换控制信号3VBANDSEL（图14中的5）。
U457的是频段切换控制信号3VBANDSEL输出端（图14中的3）。
U457的输出时钟电源XVCC，若该电源不正常，手机不能开机（图14中的4）。
复位信号不正常，则手机不能开机。若有复位信号产生，但不能送到LCD电路，则手机能开机，但无显示。
检测复位信号时，建议使用示波器检测。将示波器设置为DC输入，调节好扫描调节旋钮和幅度调节旋钮。

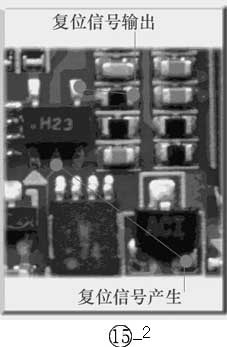

当按下电源键时，复位信号应有几十毫秒的延迟才上升到一个稳定的电平。若当电源键被按下时，复位信号马上上升到3V左右的高电平，则复位电路有问题。应检查U645和电容C183、电阻R162、U644等。图15-1、15-2是复位电路的信号检测点。
若给故障机加上外接维修电源，按开机键，手机开机电流趋向正常，则应检查逻辑时钟、逻辑芯片及软件等方面。
这里所说的时钟信号是指13MHz电路输出到逻辑电路的13MHz信号。13MHz信号手机能否是开机的几大因素之一。13MHz的逻辑时钟信号可用示波器、频谱分析仪和频率计等检测。
用示波器检测逻辑时钟时，设置示波器为DC输入或AC输入均可。但应调节好幅度调节旋钮。A288手机的逻辑时钟信号在20mV左右。

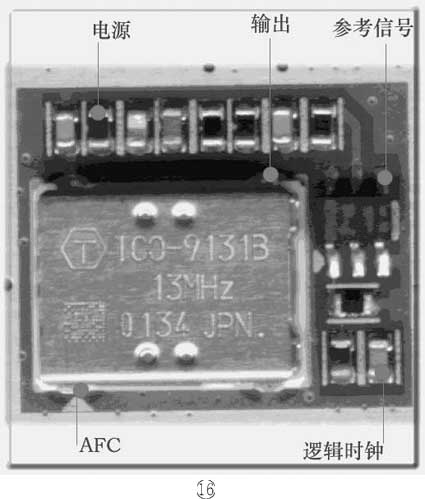

若用频谱分析仪检测13MHz信号，则应调节好频谱分析仪的扫描宽度调节，将扫描宽度调节设置在1或0.5的位置，设置中心频率为13MHz即可检测。图16所示的是13MHz逻辑时钟信号的测试点图。若无13MHz信号，则手机不能开机，需检修13MHz电路（参见后面的频率合成部分中的基准频率时钟电路）。
若逻辑时钟信号频率不准，会导致手机出现上网难、打电话难等故障。
当示波器只能检测到信号的幅度，不能对时钟频率进行准确的测量。频率计只能测量到频率，而不能对幅度进行检测。
建议使用频谱分析仪来检测逻辑时钟信号，这样，既可检测到逻辑时钟信号的频率，又可检测到信号的幅度。
在检修不开机故障时，还应注意检查CPU周围的电阻，如R114、R673、R165等。图17所示的就是其中一个电阻R673的测试点。
●不能充电
A288手机除了通过电源开关键能开机外。当手机处于关机状态，给手机连接上充电器时，手机也能开机。图18所示的是充电开机电路信号检测点图。
若手机不能充电开机，主要检查U116输出的RTC-3V3电源是否送到U111的③脚；检查电阻R157是否开路；检查三极管U111是否损坏；检查开机二极管VD107的②、④脚是否开路等。
●实时时钟电源引起不开机
在某些情况下，实时时钟电源也能引起手机不开机。图19所示的是实时时钟电源电路信号检测点图。若U116的⑤脚无3.3V电源输出，一般更换U116即可。
（钟云）
