（31） 逻辑“或”操作指令（3条）
语法规则 OR A，R
指令编码0100rrrrrr
操作内容 A∨R→A
影响标志 Z；零标志受影响。
功能说明 将A寄存器中的值和R寄存器中的值进行逻辑或，再存入A寄存器。
语法规则 OR R，A
指令编码01001rrrrrr
操作内容 A∨R→R
影响标志 Z；零标志受影响。
功能说明 将A寄存器中的值和R寄存器中的值进行逻辑或，再存入R寄存器。
语法规则 OR A，K
指令编码11001kkkkkkkk
操作内容 A∨K→A
影响标志 Z；零标志受影响。
功能说明 将A寄存器中的值和立即数K进行逻辑或，再存入A寄存器中。
（32） 子程序返回指令
语法规则 RET
指令编码01010
操作内容 [堆栈顶部]→PC
影响标志 无
功能说明 从子程序中返回，自动将栈顶的断点地址载入程序计数器PC。
（33） 中断返回指令
语法规则 RETI
指令编码01011
操作内容 [栈顶]→PC，1→
影响标志 无
功能说明 从中断服务子程序中返回，自动将堆栈最顶端的断点地址载入程序计数器PC中，同时将总中断使能位置1，放开所有的中断请求。
（34） 子程序返回并给A赋值指令
语法规则 RETL K
指令编码11100kkkkkkkk
操作内容 K→A，[栈顶]→PC
影响标志 无
功能说明 从子程序返回，自动将堆栈最顶端的断点地址载入程序计数器PC中，并同时将立即数载入A寄存器中。

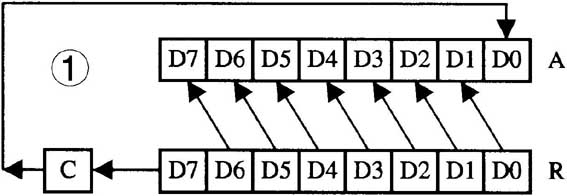

（35） 带进位位循环左移送A指令
语法规则 RLCA R
指令编码011010rrrrrr
操作内容 R（n）→A（n+1），R（7）→C，C→A（0）
影响标志 C；进位标志受影响。
功能说明 将所指定的寄存器的内容，连同进位标志一起向左移1位，并将结果存于A寄存器。见图1。
（36） 带进位位循环左移指令
语法规则 RLC R
指令编码011011rrrrrr
操作内容 R（n）→R（n+1），
R（7）→C，C→R（0）
影响标志 C；进位标志受影响。
功能说明 将所指定的寄存器的内容，连同进位标志向左移1位，结果存入原寄存器。

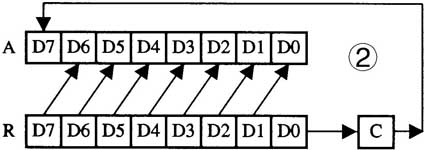

（37） 带进位位循环右移送A指令
语法规则 RRCA R
指令编码01100rrrrrr
操作内容 R（n）→A（n-1），R（0）→C，C→A（7）
影响标志 C；进位标志受影响。
功能说明 R寄存器的内容连同C（进位标志）右移1位，并将结果存于A寄存器，见图2。
（38） 带进位位循环右移指令
语法规则 RRC R
指令编码011001rrrrrr
操作内容 R（n）→R（n-1），R（0）→C，C→R（7）
影响标志 C；进位标志被影响。
功能说明 所指定的寄存器的内容，连带着进位标志接向右移1位，见图3。
（39） 睡眠指令
语法规则 SLEP
指令编码011
操作内容 00H→WDT，00H→WDT的分频器，0→，1→
影响标志 和标志位受到影响。
功能说明 看门狗定时器及其分频器（如果分频器划归WDT使用）一起被清零；节电标志位被清零；看门狗超时溢出标志位被置1；系统时钟振荡器停振；CPU进入睡眠（节电）状态。
（40） 减法指令（3条）
语法规则 SUBA，R
指令编码010rrrrrr
操作内容 R-A→A
影响标志 Z，C，DC；零标志、进位标志和辅助进位标志都会受影响。
功能说明 将R寄存器中的值减去A寄存器中的值，再存到A寄存器中。
语法规则 SUBR，A
指令编码0101rrrrrr
操作内容 R-A→R
影响标志 Z，C，DC；零标志、进位标志和辅助进位标志都会受影响。
功能说明 将R寄存器中的值减去A寄存器中的值，再存回R寄存器中。
语法规则 SUBA，K
指令编码11101kkkkkkkk
操作内容 K-A→A
影响标志 Z，C，DC；零标志、进位标志和辅助进位标志都会受影响。
功能说明 将从立即数K的值中减去A寄存器的值，再存回A寄存器中。

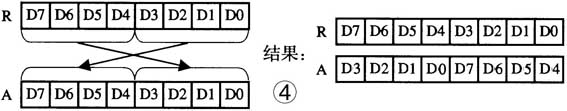

（41） 半字节交换送A指令
语法规则 SWAPA R
指令编码01100rrrrrr
操作内容 R（3～0）→A（7～4）
R（7～4）→A（3～0）
影响标志 无
功能说明 将所选定的寄存器的高4位同低4位互换，并将结果存于A寄存器。见图4。

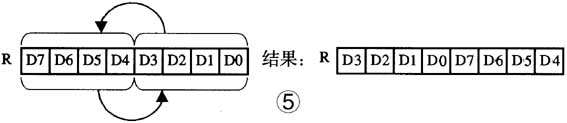

（42） 半字节交换指令
语法规则 SWAP R
指令编码011001rrrrrr
操作内容 R（3～0）←→R（7～4）
影响标志 无
功能说明 将所选定的寄存器的高4位同低4位互换。并将结果存回R寄存器。见图5。
（43） 查表指令
语法规则 TAB
指令编码010
操作内容 PC+A→PC，PC（9～8）不变
影响标志 Z，C，DC；零标志、进位标志和辅助进位标志都会受到PC低8位计算结果的影响。
功能说明 将累加器A的数据与程序计数器PC内的地址相加，结果存回PC，但是PC的比特9和比特8维持不变。本指令与RETL K指令配合，适用于查表程序的编制。
（44） 看门狗复位指令
语法规则 WDTC
指令编码0100
操作内容 00H→WDT，00H→WDT的分频器，0→，1→
影响标志 和标志位受到影响。
功能说明 看门狗定时器及其分频器（如果分频器划归WDT使用）一起被清零；节电标志位被置1；看门狗超时溢出标志位被置1。
（45） 逻辑“异或”指令（3条）
语法规则 XOR A，R
指令编码0110rrrrrr
操作内容 AR→A
影响标志 Z；零标志受影响。
功能说明 将A寄存器的内容和R寄存器的内容进行异或运算，并且将结果存入A寄存器中。
语法规则 XOR R，A
指令编码01101rrrrrr
操作内容 AR→R
影响标志 Z；零标志受影响。
功能说明 将A寄存器的内容和R寄存器的内容进行异或运算，并且将结果存入R寄存器中。
语法规则 XOR A，K
指令编码11011kkkkkkkk
操作内容 AK→A
影响标志 Z；零标志受影响。
功能说明 将A寄存器的值和立即数K值进行异或运算，并将结果存入A寄存器中。
在EM78P447S的指令系统中，设计了5种寻址方式：立即寻址、直接寻址、隐含寻址、间接寻址和比特寻址。下期笔者再为您详细讲解。
对本系列文章内容有何疑问，欢迎E-mail至yanglin...@163.net。
本期有奖问答的题目是：
1. 已知：累加器A = 0xF5。在分别执行以下3条指令之后，会产生什么结果？
⑴ AND A，0x0F；结果A = _________。
⑵ OR A， 0x0F；结果A = _________。
⑶ XOR A，0x0F；结果A = _________。
分析对比3种执行结果，在位操作方面（即针对某一位或某几位的置1、清0或取反操作），可以得到什么启发？
2. 已知：累加器和两个通用寄存器的内容分别为A = 0xAB、R8 = 0xEF和R9 = 0xCD。在执行以下程序片段之后，会产生什么结果？
SWAPA 0x08
SWAPA 0x09
SWAPA 0x08
结果：A = ？，R8 = ？，R9 =？
第2期有奖问答的获奖名单见下页。
