故障现象：
图像无彩色且有自动关机现象。
检修过程：

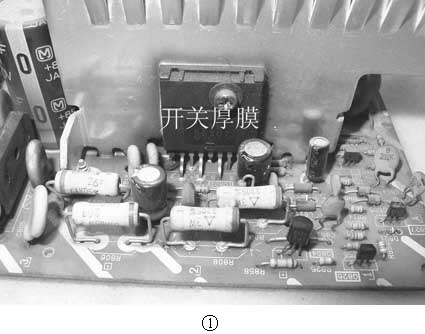

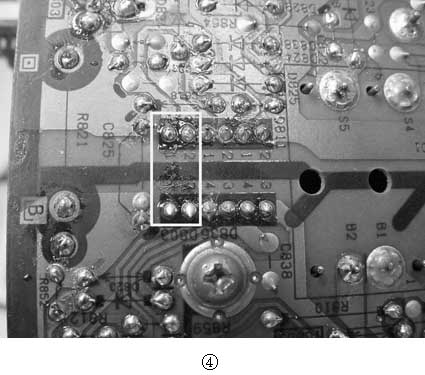

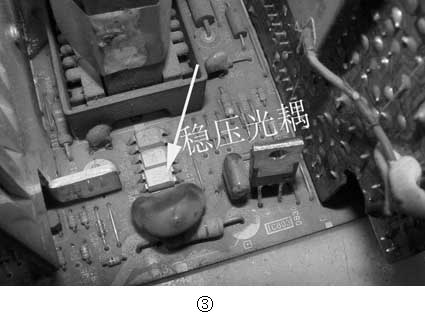

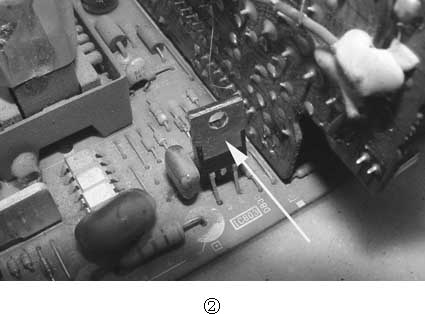

首先检修自动关机故障，该故障多发生在电源部分。此机采用的是松下C150机芯开关电源，电源厚膜为STR6307，63系列的厚膜为自激式开关电源（见图1）。出现自动关机现象，不是过流保护就是过压保护动作了。断开行输出级接上假负载，开机瞬间灯泡发白光，用表测量+B竟达到130V，随后灯泡熄灭，说明过压保护启动。这主要是正反馈量过足或是稳压电路出故障所致，从以往的经验中得知，多是稳压电路出了问题。IC803就是主要的怀疑对象（见图2），因为它是由①脚输入115V电压，经内部取样及误差放大，再由②脚输出12V去控制光耦D803的导通程度，光耦的③、④脚输出控制三极管Q801，使Q801控制IC802（STR6307），最终达到稳压效果。这一回路的所有元件一个也不能放过，先把IC803焊下来测量，已经损坏；检查Q801却安然无恙；而对于光耦，采用代换的方法去检查（见图3、4），正常。更换已损坏件IC803后，开机，灯泡能发出正常的灯光。看来故障得以解决，接上行负载，光栅终于重现屏幕了，但是没有彩色出现。

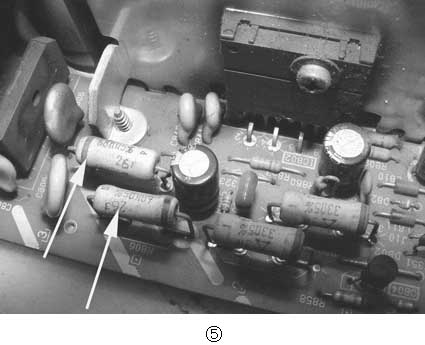

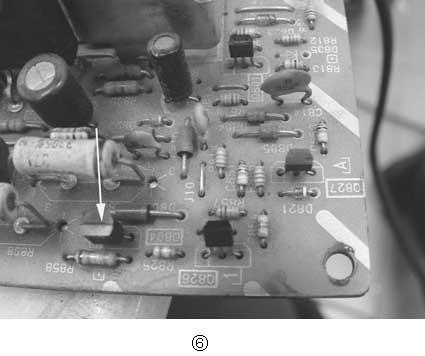

正准备测量解码电路的在路电压，发现再次自动关机了，说明电源电路还存在着隐患，这次测量+B却没有升高，反而降到0V，真是奇怪。因为经整流滤波后的300V始终正常，于是检查启动电路，它是经过R805和R806加到IC802的③脚（此脚是内部开关管的b极），测量R805和R806的阻值均为68k，并没有变值（见图5）。继续仔细检查，发现Q804为保护电路控制管（见图6），此三极管一旦被击穿，就会使IC802的③脚正反馈电流被该管短路，从而促使开关电源完全停止工作。可是测量Q804，并没有发现它有异常的表现。在没有查出结果的情况下，试图再次开机，光栅又恢复了。此后尝试多次，原来是出现不定时自动关机，是元件稳定性不良或虚焊造成的。更换三极管Q804，开机多时，也没有再出现自动关机的现象了。

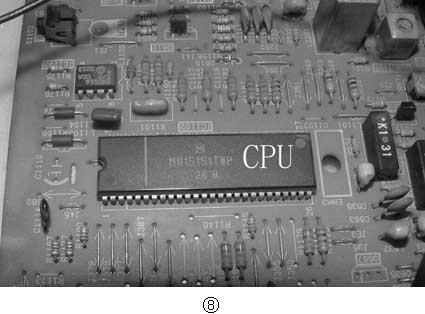

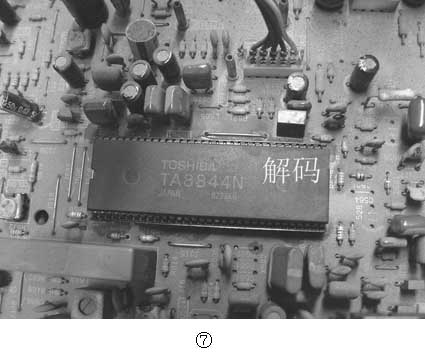

可是无彩色的故障还依然存在，把重点放到解码集成电路（见图7）。首先检查TA8844N的供电（⑥脚），12V能顺利地加到；测量脚（ACC滤波脚）也有9V，正常；⑦脚是色饱和度控制端，它是由CPU的脚输出控制的（见图8），其电压也没有偏离正常值；试换

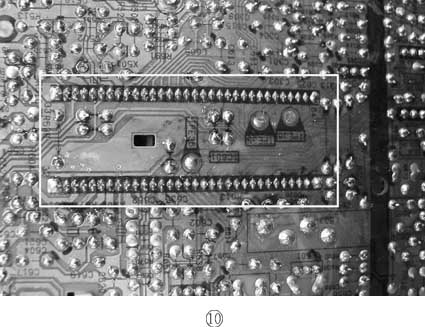

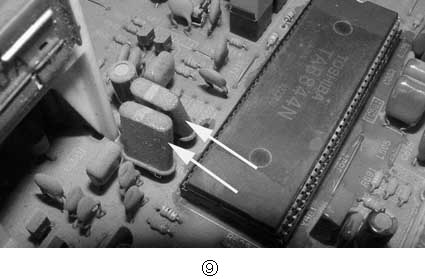

4.43MHz和3.58MHz的晶振（见图9），再给解码IC及其附近电路补焊（见图10）。一切准备就绪后，开机观察，无彩色故障终于彻底排除。
若要查看更多更精彩的实例，可访问黎明天天新网站：www.ttxj.com.cn。
（阿细）
