开关电源电路和行电路一样，在彩色电视机中也是故障率比较高的一个单元电路，比较典型的三无故障一般修理员也不在话下，而对一些元件软损坏，特别是想象不到的一些大功率元件软损坏后，就会给修理员造成一些假象，甚至在维修中造成一些不必要的误判。
[例1]
福日HFC-2125H型彩电开机后光栅不满屏，20多分钟后光栅满屏，并开始频繁涨缩，涨缩频率随开机时间的延长而逐渐降低，再过30分钟后故障现象消失。此时关机后马上再开机，故障不再发生。冷却一段时间后再开机，故障复发。
分析与检修：

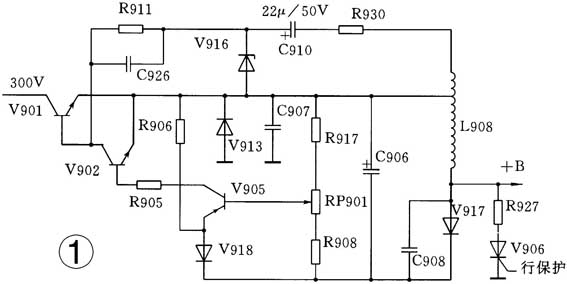

从故障发生的现象分析：① 因为居室温度偏低而引发的故障；② 由于故障发生和温度密切相关，可能是电容器（特别是电解电容）、晶体管或集成电路一类的元件有问题；③ 故障发生的部位可能在行电路或电源电路。故障可能是电源低温情况下正反馈不足，而此电路元件受温度影响最大的就是C910和V916（见图1），试将其换新后，故障不能排除。将电源部分普查一遍，没有查出故障原因。开机后测110V主电压，故障发生时，电压在80V～110V之间来回摆动。断开L702，给电源加60W灯泡做假负载，电源电压输出稳定。于是从行电路入手找故障，反复在行电路检查，查遍行电路所有元件，仍然查不出故障原因，依次将逆程电容C730、C727、C728等、行输出管V702、行推动管V701、行推动变压器换新，还是不能排除故障。
至此，把检修思路再次转移到电源部分，还没有查出问题。使维修工作陷入困境。把机器放置一段时间，反复分析故障现象，仍肯定前面分析的3点原因是正确的，故障部位在电源部分的可能性最大，于是依次将滤波电容C905、C909，保护电路的V906，开关管V901，取样电路的V905、V902、V918，整流电路的4个整流二极管换新，故障还不能排除。最后，用温度拉偏的办法给电源有关元件加热查找。当给电源正反馈电路C910加热后开机，故障消失。关机后给C910吹气冷却后再开机，故障又现。看来罪魁祸首就是C910，拆下测量换新的C910，充放电正常，也没有漏电现象，再测机上原来的C910与换新的电容和正品同容量电容相比较没有明显区别。改用一耐压250V的22μF电解电容后，故障彻底消失。
小结：
此故障容易造成误判的主要原因就是不能准确地确定故障部位和元件软损坏带来的麻烦。由于C910在业余条件下用万用表测不出其是否损坏，加之换件质量欠佳，致使维修走进弯道，步入误区。其实，光栅涨缩故障的故障点有两个部位，即电源电路和行输出电路，电源电路故障引起的光栅涨缩表现为，光栅收缩到一定程度后又开始涨大，而行输出电路引起的光栅涨缩则表现为，光栅就像瞬间关机又开机一样。
[例2]
熊猫3631B（机芯：M11）型彩电伴音字符显示增大到60%左右时，出现自动关机，此时，电源绿指示灯熄灭，红指示灯亮，按遥控器上开关机键或关掉电源开关，待红指示灯熄灭后，再开机时，必须一边开机一边及时把音量调下来，机器才能正常工作。
分析与检修：
根据故障现象分析，故障原因可能有：① 伴音功放有过流现象，造成电源16V直流输出端过流引起开关电源停振；② 伴音部分破坏了行输出部分相应的工作条件。自动关机后，红色指示灯亮，通过检测电源各组输出电压都基本正常，显然第一故障原因是不复存在的。为了确定故障部位，先查微处理器IC901（M50436-560SP）的工作条件和工作状况，查出其除模拟量12V供电电压为0V外，其他一切正常，进一步查出行输出级没有工作。
继续检查，查出行、场振荡集成电路IC501（D5435）⑤脚在机器正常工作时和故障出现时的电压与标称值不符。此脚电压应该始终为0V。然而，此点电压为0.4V，并随着伴音增大而向上浮动，很显然，电视机行保护电路动作了。
伴音增大后，到底是什么原因引起行保护的呢？重点检查引起IC501（D5435） ⑤脚电压上升的原因。查出电源+B电压由111V上升到125V。进而查出，V803（见图2）发射结正向电阻增大到15k，将其换新后，故障彻底排除了。
小结：
此机故障表面看是伴音方面引起的，而实质是V803损坏后引起电源带载能力下降。在维修中，抓住伴音控制12V供电电压为0V这一突破口，进行严谨的逻辑推理分析是排除故障的有效方法，否则，将无法下手检修，甚至要在维修中走机子才能一切正常，更多弯路。
[例3]
松下TC-M25C（M15M机芯）型彩电无光、无图、无声。
分析与检修：
开机检查，发现保险管F801被烧断。按常规思路，分别检查消磁电阻D840、整流滤波电容C856、整流桥堆D807、倍压转换电路、主电源开关管Q801、遥控待命电源开关管Q881没有击穿现象。换一新的保险管，打开电源开关，测量电源插头两端电阻值为26Ω，没有短路现象。插上电源开机，保险管F801又被烧毁。采用分段检查法逐步缩小故障范围进行检查，查出故障范围在电源滤波、消磁电路板上，然而反复检查该板上的元件，仍然查不出故障元件。怀疑消磁电阻D840有软击穿现象，换一新的同规格消磁电阻，还是烧F801，是否换件质量有问题呢？再换一新的同规格消磁电阻，仍然烧F801。

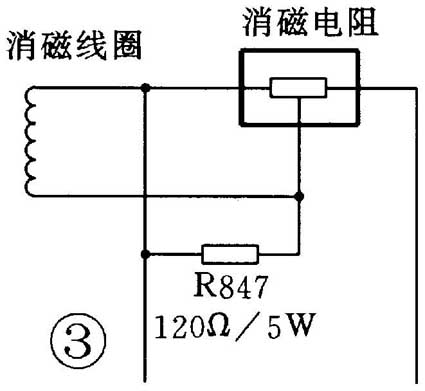

反复回顾检修过程，发现每次开机瞬间烧保险管F801，烧毁的程度不尽相同。有时，一开机F801一闪，保险管内的保险丝轻微断裂；还有一次没有烧保险丝F801。从这一故障表现的细节分析，电源滤波、消磁电路板上肯定有软击穿现象，并且每次软击穿的程度不同。那么究竟是哪个元件软击穿了呢？根据多年维修经验和自己所掌握资料看，一般情况下软击穿多表现在晶体管、电容器和消磁电阻等元件上，而该单元板块上只有5个电源滤波线圈、7个电容、一个消磁电阻和一个5W大功率电阻R847，一个与电源并联的1/2W电阻R892，消磁电阻已经换新过两次，7个电容器和R892通过采用多种办法反复检查也没查出问题，大功率电阻软击穿现象始终没有遇到，也没听说过，难道真是5W120Ω的大功率电阻R847（见图3）软击穿了吗？试将其拆下，测其阻值正常，因手头没有此规格电阻，采用应急办法临时将消磁电阻串入消磁电路里，故障排除。
小结：
大功率电阻也会软击穿这是在检修该机故障初期自己也不曾预料的问题。然而，正是由于每次开机后R847软击穿的程度不同，使得保险管烧毁的程度不同，这一细微变化给检修留下了希望。笔者也正是抓住这一细微变化，进行正确分析而走出维修误区的。
[例4]
索尼KV-G25TI型彩电三无，开机烧保险丝。
分析与检修：
拆下机壳后盖，发现保险丝F601炸裂，电源集成块IC601（STR6707）、开关变压器T601、整流桥堆D601周围焊点有焊过迹象，说明此机被别人修过。那么，是什么原因使机器修好？又是什么元件短路造成开机就烧保险丝呢？换一新的3.15A保险管后，打开电源开关，用万用表R×1挡测电源插头两端电阻值为26Ω，没有短路现象。接通电源试机，在开机瞬间F601又被烧断了。电源部分肯定有短路故障存在。复查原修理员检查过的元件，查不出短路现象。用在路检测和焊下检查的方法几乎查遍电源所有元件，仍查不出短路故障。是不是前边所换保险管质量有问题呢？又拿一新的3.15A保险管换上试机，开机瞬间又被烧断了。观察两次烧坏的保险管，其玻璃管有被烧黑的痕迹，内部保险丝几乎全被熔为金属粒，结合原保险丝玻璃管炸裂的现象分析，机内短路现象还比较严重，看来很有可能是某个元件软击穿造成的。到底是什么元件软击穿了呢？根据自己多年的维修经验和从一些资料介绍的情况分析，最可疑的就是消磁电阻、晶体器件和电解电容一类的元器件。用代换法代换C604（330 μF/400V）后，故障排除了，说明C604发生软击穿现象。而用万用表R×10k挡反复测量换下的C604，怎么也查不出其有漏电等异常现象。
小结：
根据焊点情况看，原修理员分析检修思路是正确的，由于大容量高耐压的电容软击穿很少遇到，又缺乏应有的检查方法，从思想上就没有意识到C604会软击穿而造成误判。例3、例4都属于大功率元器件软击穿故障，这种情况在维修中一般不多遇到，然而，正是由于出现较少，往往容易使修理人员忽视这些故障的发生。
[例5]
如意SGC3702（机芯：胜利X53P）型彩电启动困难，有时烧行输出管。
分析与检查：

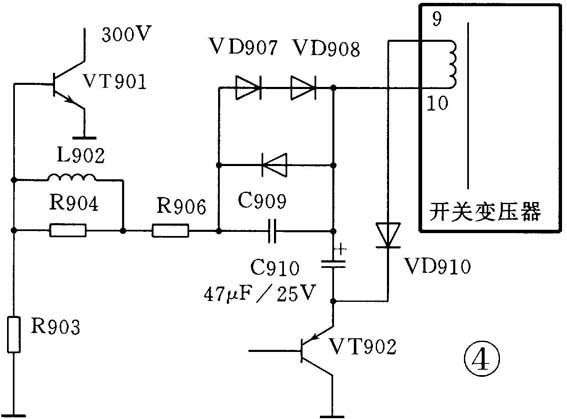

接修此机时，故障现象为三无，经查为行输出管Q502击穿，取掉Q502，接60W灯泡作假负载，电源+B电压为108V，正常。换一2SD869行输出管试机，一切正常，交用户使用。几天后，再次出现三无。再接假负载测试电源+B电压，为113V，与图标值110V相比基本正常。故怀疑行输出电路有问题，或是所换行输出管质量欠佳，在行输出电路查不出问题的情况下，将行逆程电容换新，再挑一正品行输出管换上试机后正常。又交给用户使用。然而，第二天又出现三无。这次引起我的重视，反复询问用户故障产生的经过才得知，此机的故障实质是启动困难，有时在启动的瞬间烧行输出管。于是，再次将行输出管换新后，试看几天，果然在开机时有启动困难现象，特别是在每天首次开机时尤为严重。看来，故障的根源在电源，主要在取样稳压电路。可是在取样稳压电路怎么也查不出损坏元件，干脆用代换法，首先代换最容易出故障的电容器、晶体管，当代换到脉宽调整电容C910（见图4）时，反复试机，不再出现启动困难，故障排除。
小结：
该机故障造成误判的主要原因，一是故障的隐蔽性较大，启动困难是偶尔的，不是每次开机都难启动，而在启动正常的情况下，电源+B电压也基本正常。二是过于自信，在前两次接修后，缺乏认真地询问用户故障产生的原因和经过。根据自己维修经验和后来从一些维修资料看到类似于沿用东芝X53P、X56P机芯电源电路的国产机，都有此类通病，即与电源开关管基极相连的脉宽控制电容软损坏的比率比较高，这应引起维修人员注意。
（张天发）
