湖山AVK300型五声道AV功放是在AVK200基础上发展出的一种新型AV放大器，增加了一个环绕声功放、数码调谐器和5.1声道独立输入接口，采用全功能红外遥控，大型荧光显示（VFD），完全相同的5路分立件独立功放电路，输出功率达800W×5。

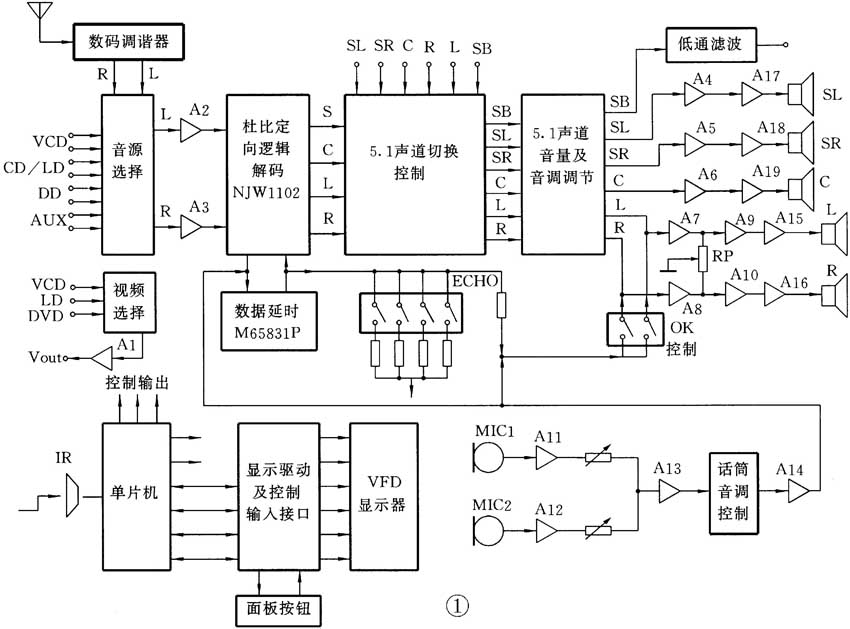

图1为AVK300的电路组成框图。由数码调谐器、音源/视频输入选择器、杜比定向逻辑解码器、5.1声道切换控制器、5.1声道音量及音调调节器、5路功放电路、单片机控制系统及VFD驱动显示器等组成。
音源输入端可实现VCD、CD/LD、DVD、AUX的输入选择，视频输入端可实现VCD、LD、DVD的输入选择，它们可进行同步切换。经音源选择后的左、右声道信号分别经A2、A3缓冲放大后送入杜比定向逻辑解码器NJW1102进行解码处理，NJW1102内除带有一般解码电路所需的输入平衡电路、自适应解码矩阵电路、中置声道模式控制电路、环绕声道低通滤波电路、测试噪声序列发生器等电路外，还带有改进型杜比B降噪电路。NJW1102在单片机的控制下，除可实现双声道立体声（2CH）、杜比3立体声（3STEREO）和杜比定向逻辑（PRO.LOGIC）3种声道模式及标准、幻像、宽带3种中置模式外，还能实现矩阵、现场、体育馆、教堂、模拟立体声、大厅、电影院、合唱共8种DSP声场模式和多挡环绕延时（15ms、20ms、30ms）。解码输出的L、R、C、S信号经5.1声道信号切换电路后，再经5.1声道的音量及音调调节电路对左、右主声道、中置声道、左、右环绕声道和超重低音声道信号进行同步调节。其中5.1声道信号切换电路是用于选择切换从机外输入的5.1声道信号或从机内杜比环绕声解码器输出的信号而设置的。主声道信号（L、R）经音量和音调调节电路调整后，再经A7、A8缓冲放大，并经电位器RP进行平衡调节，再分别送入到A9、A10缓冲放大。左、右声道信号最后分别经A15、A16进行功率放大，输出主声道信号到主音箱放音。中置声道信号（C）、环绕声道信号（S）则经5.1声道切换控制电路后，输出中置声道信号C、两路环绕声道信号SR和SL，再经5.1声道音量及音调调节电路进行音量和音调调控，再分别经A6、A4、A5缓冲放大，送入到A19、A17、A18进行功率放大，最后输出到中置音箱和环绕音箱放音。
数码延时混响电路采用三菱公司的M65831P，设置了单独的话筒高、低音调和混响、延迟时间、回声次数调节功能，具有较好的卡拉OK效果。M65831P的集成度高、体积小、引脚少，外围电路简单、延时时间可调范围宽、性能优越。卡拉OK电路共有两路话筒输入，它们分别经A11、A12前置放大后，由A13混合放大，再经话筒音调控制、A14缓冲，最后通过卡拉OK控制开关加入A7、A8输入端，混声于主声道中。
AVK300还增设了高性能的FM/AM数码调谐器，能预置30个电台的节目，使家庭娱乐的节目源丰富多彩。
图2为AVK300的单片机控制系统和显示驱动电路。它的所有功能均由单片机PIC16C73控制完成。PT6311的及⑩～组成一个4×7矩阵键盘扫描器，当按下某一按键后，经电路识别送入PIC16C73处理，然后输出控制信号，去控制某一电路动作。PT6311同时驱动荧光显示器（VFD）作相应的参数显示。ATI4C01为EEPROM存储器，用来存储单片机发出的各种指令数据，记忆机器的当前状态。
J1～J5为信号端子。其中J1输出的控制信号可控制杜比定向逻辑解码器NJW1102的各种工作模式和数码延时电路M65831P的延时时间等。J2输出的控制信号用于控制M62446FP，以调节六个声道的音量和音调。J3输出的控制信号控制电子开关电路，以调节混响效果。J4输出的控制信号可控制混响深度，并控制卡拉OK功能转换。J5输出控制信号则用于控制数码调谐器的选台、预置存储等功能。
图3为AVK300的功放电路左声道（5个声道完全相同）。3V1～3V6组成双差分放大输入级，具有线性好、稳定性高等优点。3V7～3V10组成互补电压放大器，输出功率较大，驱动后级的能力强。3V12～3V15组成复合型推动/输出级，输出功率可达80W\(_{R}\)\(_{M}\)S\(_{，}\)。3V11为推动/输出级的偏置电路，它提供一定的静态偏压，以降低开关失真与交越失真。
保护电路主要由TA7317P构成。3V16为输出管过流保护电路，当输出管过流时，串联在输出管3V14发射极的电阻3R28上的压降增大，此电压经3R31和3R32分压后加到3V16的基极和发射极之间，使3V16导通。通过3R127，使3V17也导通，此时3V17的集电极电压升高，经TA7317P①脚检测后，⑥脚转为高电平，继电器释放，断开扬声器。TA7317P的②脚通过3R40等电阻分别接到左声道、主声道、环绕声道和中置声道的功放输出端。当有某一路功放的输出端出现电位偏移时，TA7317P的②脚会检测到其变化而使⑥脚电压输出转为高电平，使继电器释放，断开扬声器。开机时，接入TA7317P⑧脚的电容3C12开始充电，几秒钟后3C12上的电压达到一定值，⑥脚即转为低电平，继电器3K1、3K2、3K3同时吸合，接通各声道扬声器，完成开机延时接通保护功能。
AVK300主要性能参数：输出功率：主声道80W×2（8Ω，RMS）、中置声道80W（8Ω，RMS）、环绕声道80W×2（8Ω，RMS）。信噪比：>86dB（A计权）。频率响应：10Hz～50kHz（-3dB）。失真：<0.5%。
