二、 1/4波长缩短型天线
在移动运用或架设地方狭窄的情况下，使用上期介绍的全尺寸天线就显得庞大；一些住在楼房的业余无线电爱好者，由于种种原因不能在楼顶上架设天线，而钢筋水泥楼房的室内是无法收发信号的。所以，可能的办法是从阳台或窗口伸出小型的天线进行QSO。1/4波长缩短型天线就是让这些HAM也能实现DX QSO的梦想而设计的天线。

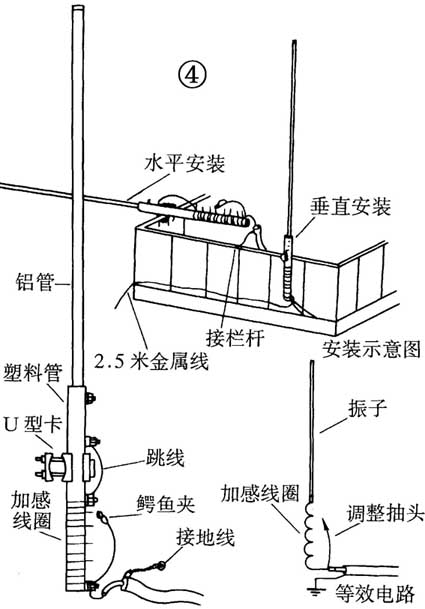

这种天线的结构和原理见图4，它是把原来1/4波长的振子缩短，并在振子的端部加入一个加感线圈，使得缩短后的天线的电气长度与原来相等，而另一半振子通过接地实现。加感线圈上设置了若干个抽头，用于对天线进行调整。若是把天线设置在固定的地方运用，也可以先通过试验确定加感线圈的圈数，不用抽头，这样天线就更美观，耐候性也更好。
1. 制作

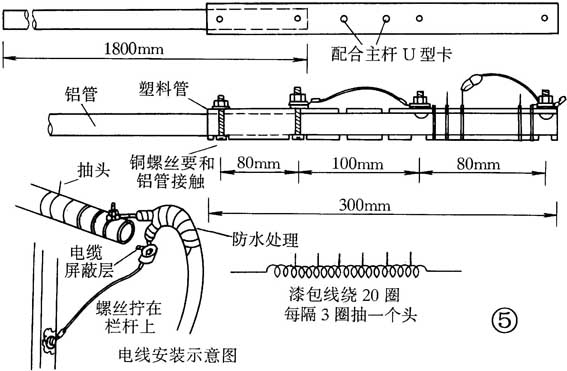

天线所用的材料如表2所示，理论上天线的振子越接近1/4波长，天线的效率越高，因此，若架设条件允许，铝管应尽量加长。买的铝管和塑料管的尺寸最好选用使铝管能刚好插进塑料管，这样不但加工方便，也使制作成的天线机械强度高。若打算把天线作移动运用时，铝管可以用拉杆天线代替。先按照图5所示的尺寸加工铝管和塑料管。加工完成后就开始绕线圈，把漆包线一头去掉绝缘层并用铜螺丝固定，在塑料管外面绕约20圈，隔3圈做一个抽头（见图5），刮掉漆包线的绝缘层再焊上裸铜线。一般铝管振子越长，需要的线圈圈数越小，当振子等于1/4波长（2.5m）时，就不需要加感线圈了。为提高加感线圈的耐候性，当线圈制作完成后，在线圈外涂上环氧树脂，若加感线圈没有抽头，也可用热缩胶管密封。铝管振子与线圈用预先焊好线耳的绝缘导线连接。
2. 架设
为了使天线产生最大的效能，注意配合自己的阳台或窗口，天线要尽量架设在远离建筑物的位置。天线可以斜上45°伸出去，当在上面没有阻挡时可以垂直地设置，也可以水平地伸出去（见图4），利用原有的晾衣架来固定本天线是个好办法。由于这种天线属于接地型的天线，接地的好坏直接决定天线的性能和辐射效果，但要在阳台或窗口上装置真正的接地是不容易也是不现实的。可以试试利用阳台的栏杆或窗口的金属部分来代替接地看看。在靠近天线馈电点的地方钻一个小洞，用自攻螺丝把电缆的外屏蔽层接上，最好外屏蔽层焊个线耳，这样就可使连接既方便又牢固。连接好以后，要进行防水处理，防止日后生锈造成许多麻烦（见图5）。另外，也可以把电缆的外屏蔽层接上一到两条2.5m长的电线来代替高频接地，电线要尽量拉直，与天线振子成90°到130°张开，以不影响美观和他人为妙。
3. 调试
首先，接上SWR表，一边改变加感线圈抽头的连接，一边测量天线的驻波比，若接地正常，驻波比应该可以下降到非常低的值。当调试到最低点仍嫌驻波比太大或者驻波比无法调小时，就说明接地有问题。检查电缆的外屏蔽层和接地的连接是否可靠，作地线的电线伸展得是否足够，天线的周边是否有金属物的影响等。最后，还要确认一下所用的电缆是否50Ω的。若在没有驻波比测试仪器的情况下，只能根据接收效果来粗略调整，因为天线具有收发两重性，接收效果好的天线，发射效果也是好的（当然反过来也是一样的）。把接收机调到灵敏度最高，调整加感线圈抽头，使接收到的噪声或信号最强（最好能请本地的HAM发射信号协助调试），然后试改变作地线的电线位置或与天线所成的角度，寻找信号最强点。试发射信号，请本地的HAM确认你的信号强度，不断调整加感线圈抽头和地线位置直至对方接收到信号最强点。
这种天线不仅可以应用在10m频段，通过增加或减少加感线圈的圈数，还可以使天线工作于其他的业余频段。当调试熟练后，转换频段只要变换加感线圈的抽头即可。要获得精细的调谐，就要制作更多的抽头，或者采用天线调谐器。
三、 倒“V”型天线

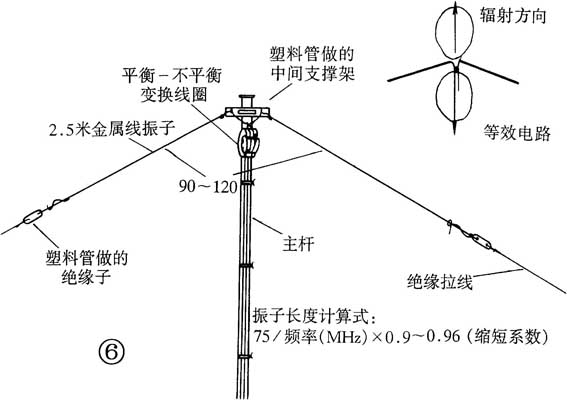

垂直天线是没有方向性的，能够接收四面八方的信号包括干扰噪声等。如果希望常与某个方向的电台进行通讯，又需要避开某个方向的干扰，就可架设倒“V”型天线（见图6）。倒“V”型天线的水平方向辐射图是8字型的，天线在0°和180°辐射最大；而在90°和270°几乎没有辐射。例“V”型水平天线收发的是水平极化波，而一般地面上的干扰大多表现为垂直极化波。因此，倒“V”型水平天线的接收噪音和抗干扰性能比垂直天线好。倒“V”型天线在性能上可能不如水平1/2波长偶极天线好，但这种天线所用的支撑主杆只用一根，安装架设相对比较方便，调整也相对容易。
1. 制作

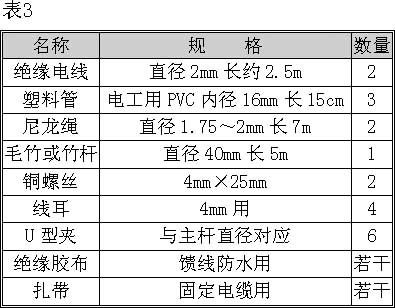

天线所用的材料如表3所示，先把PVC塑料管裁好，因为它只是作为绝缘和支撑，也可以利用手头的其他绝缘物代替。按图7的尺寸钻好洞。因振子并不太长，因此振子采用较粗的2mm绝缘导线制作，当然也可以用裸铜线或裸铁线等代替。把作振子的绝缘电线焊上线耳，穿过塑料管上的洞打结固定好，把电缆和振子拉线连接好，做好防水措施后，就完成了天线馈电部分的制作。再用U型夹把塑料管馈电部分固定在主杆上（如图7所示）。绝缘电线的另一端穿过作绝缘子的塑料管后，先假固定，不要扎死结，以方便以后进行调整。导线可以先预留长一些，这样就可避免发现振子短了以后要接长导线。在靠近天线馈电点的地方，把电缆以80mm的直径绕成一个约9圈的线圈（如图6），作为平衡-不平衡转换器，然后固定在主杆上。当然也可以采用产品的平衡-不平衡转换器，甚至不用。不过若不用平衡-不平衡转换器，在电缆的屏蔽层外就有高频电流流过而产生寄生辐射，不但扰乱天线的辐射方向图，同时会引起TVI（对电视机的干扰）等干扰。绝缘子可以用其他绝缘材料制作，也可以干脆不用，用作拉线的尼龙绳直接打结绑住振子端头，只是这种做法其耐久性差一点，但用作移动运用临时架设就没有问题。振子的拉线最好采用金属以外的材料，以免拉线影响天线的辐射。主杆采用4～6m长的毛竹或木杆（主杆不能过短，否则辐射效果会大打折扣）。主杆也有用铁水管的，但据说金属的主杆对天线的方向图稍有影响，我没有认真比较过差别。
2. 架设
各部分安装完成后，小心竖立起主杆，然后固定好主杆的底部。慢慢向两边拉开振子线，最好一个人拉一边的振子，一个人扶住主杆并察看主杆的垂直情况。振子拉好后先进行假固定，等完全调整好后再对拉绳进行紧固。两边振子应尽量在一个平面上（成180°）拉开，这个平面应正对着你欲通联的方向。同时两边振子与主杆所成的夹角应尽量相等；天线的两臂夹角在90°到120°之间，可以获得最佳的辐射效果，并可获得与电缆的匹配。若夹角小于90°，两臂的辐射会部分抵消，使天线的辐射性能变差。若夹角大于120°，天线将变成水平偶极天线的性能。振子端离地面或楼面的距离应在2m以上。若振子两端太靠近地面（楼面），会产生电容效应，地面（楼面）会吸收损耗一部分电波。当主杆竖立垂直并拉好振子后，发现主杆不牢靠，应在主杆的适当地方加尼龙绳等绝缘材料拉线进行加强，以提高天线的安全性，绝不能掉以轻心。
3. 调试
制作天线振子的导线可以预留长一些，在两端捆绑时留出一点线头。天线架设完成后，接上SWR表大致测试一下天线的SWR，调整发射频率，确定天线的谐振频率，在发射信号调试天线时，功率要尽量减小，以免造成干扰和损坏发射管。若天线的谐振频率偏低，可适当缩短振子的长度或使天线两臂的夹角增大。缩短振子的长度时并不真的剪短振子，而是把天线的端头缩短后缠绕捆绑起来（见图7）。当发现天线的频率偏高时，还可以放松出来。这样，经过逐步地修整，可使天线的SWR最小。
当天线没有加入平衡-不平衡转换器或电缆自制的平衡-不平衡转换器的圈数不足时，会出现两臂振子的长度不相等，天线的SWR才能调好的现象。
天线调整测试时，人应远离天线，否则天线调整的结果会不准确。天线调试完成后，紧固好天线的固定点，确保天线牢固可靠。
下期，我们为您介绍最后一种天线的制作、架设与调试。
（吴国光）
