故障现表：
无光栅、无图像、无伴音。
检修过程：
打开后盖，测量开关电源电路，主电压输出为0V（正常为135V）。
经检查，发现两个开关管已被击穿短路。

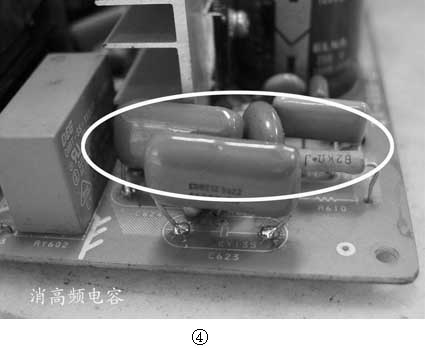

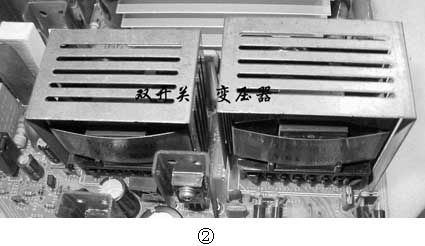

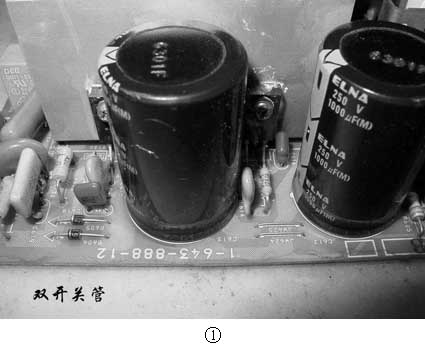

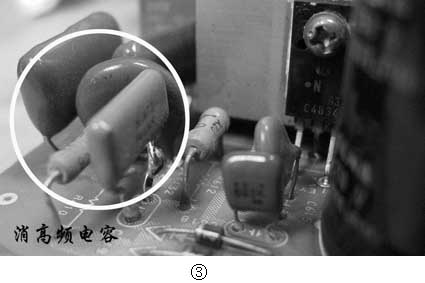

该电路是用两只开关管互补推挽，轮流工作的，这是索尼S系列新型彩电开关电源电路的新型设计。双开关管，双开关变压器（见图1、2），所以这种电源的带负载能力很强。但是，只要电源负载一发生短路（包括副电源电压），它就会烧开关管、烧高频电容（见图3、4），因为这种电源没设计有保护电路。因此，下一步应该着重检查负载。

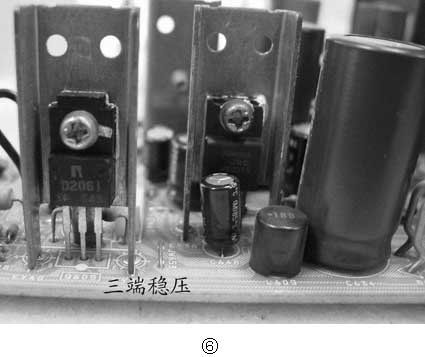

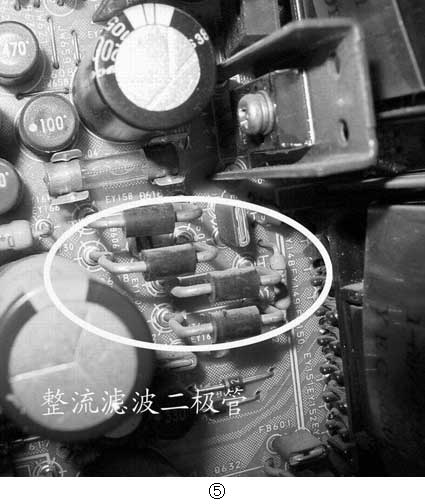

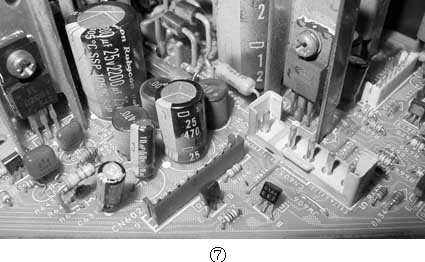

将万用表打到电阻挡，测量滤波电容的对地在路电阻、整流二极管的正反向阻值和一些三端稳压管的脚位间电阻（见图5、6）。很快就查出了原因，原来是因为一个三端稳压管（MJN78M12）输出对地短路了（见图7）。把损坏的元器件代换后，电源正常输出，故障也被排除。
所以说，虽然出现这种故障时会导致开关管炸裂、电容爆炸，发出“啪啪”的声响，吓得惊人，但是只要弄清了该电源电路的脾性，检查起来就可以事半功倍了。为此笔者为大家分析一下该电源电路的工作流程。

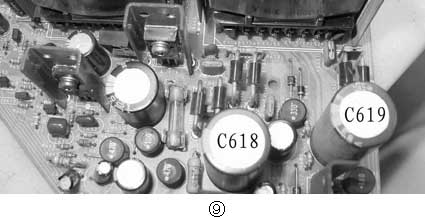

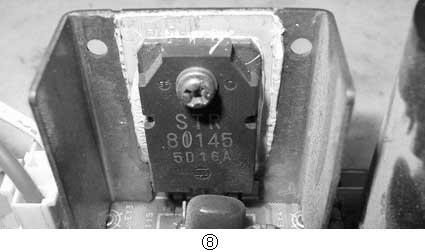

该机的电源电路由交流电压输入自动切换电路、主开关电源电路和电源开关控制等组成。而它的交流电压输入自动切换电路由IC601（STR80145）构成（见图8、9），IC601的②、③脚的内部是一只双向晶闸管（可控硅）用做开关。当220V交流输入时，经VD615、VD602半波整流后，在C608上产生的电压达260V，IC601判别后使②、③脚开关自动断开；当110V交流输入时，C608上的电压减半，IC601识别后使②、③脚开关接通。②、③脚的通/断以140V的电压为临界值。一旦双向可控硅导通，则IC601的②、③脚便相当于短路，此时电路工作在倍压整流方式。即交流输入电压分别对C619和C618充电（见图9）。C618与C619上的直流电压串联叠加，产生倍压整流输出。
当IC601②、③脚内部断开时，电路工作在桥式整流方式，两个工作过程都使C点保持大约300V输出。300V率先到达开关管Q601的集电极，经自偏电阻R609加到Q601的基极使Q601启动，而开关变压器①、⑩绕组比⑧、⑥绕组和③、⑤绕组反应更快，这样一来加速了Q601进入完全饱和状态；同时，也使另一开关管Q602在Q601饱和输出时开始启动，使Q601刚退出饱和状态，Q602便紧紧地跟上也进入饱和状态。两个状态的变化，使开关变压器的、⑨绕组正负交替工作，使输出恒定。而且该开关电源电路还有一个非常具有创意的地方，这就是它的输出取样是通过改变开关变压器的磁饱和来调整正常的输出。
感应磁饱和器由开关变压器的、绕组和内置磁芯构成，外置电阻R678是绕组的电压检测，如果负载出现短路，经过R678的电流便会快速变大，两端电压大增，使开关管不能进入饱和状态，从而导致烧坏。但它的优点是：电路稳定性高、有很高的带负载能力、电源对负载的故障反应很灵敏，这是纯平大屏幕彩电电源的一大突破。
