在彩色电视机生产厂，彩色电视机装配完毕后，都要进行调整，以便电视机在出厂时能处于最佳工作状态。在维修领域，当彩电维修完毕，有时也要进行必要的调整。调整的内容有：场幅调整、场线性调整、光栅枕校度调整、黑白平衡调整、副亮度调整、副对比度调整、RFAGC调整、光栅中心位置调整等等。普通彩电皆用可变电阻来完成上述项目的调整，调整方法比较简单，而I\(^{2}\)C总线彩电的调整过程却由I\(^{2}\)C总线系统来完成，调整方法也相对复杂一些。
一、I\(^{2}\)C总线对各被控电路的调整原理
I\(^{2}\)C总线彩电所用的CPU具有编程能力，芯片内含有ROM和8位数据编码器（这一点不同于普通CPU）。在彩电生产厂，技术人员将被控IC的地址和调整项目编制成各种子程序，并写入CPU的ROM中，形成调整软件。在正常工作状态下，CPU不会运行调整软件，只有在维修模式下，CPU才会运行调整软件，此时，屏幕上就会显示调整项目和调整数据。8位数据编码器是用来对调整项目进行数据编码的部件，它也只在维修模式下起作用，在维修模式下，它所编出的数码值受遥控器或本机音量键的控制（也可受其它约定键的控制），因此利用这些键可以调整控制数据，调整的结果将保存在E2PROM中，电视机下次开机后，就按新数据运行。
为了说明I\(^{2}\)C总线对各被控电路的调整原理，这里以RF AGC调整为例进行简要分析，其它项目的调整原理大同小异，望读者能举一反三。
彩电出厂时，RF AGC虽已调好，但随着使用时间的增长或更换高频头等原因，往往需要重新调整RF AGC的起控点，以确保整机继续处于最佳工作状态。

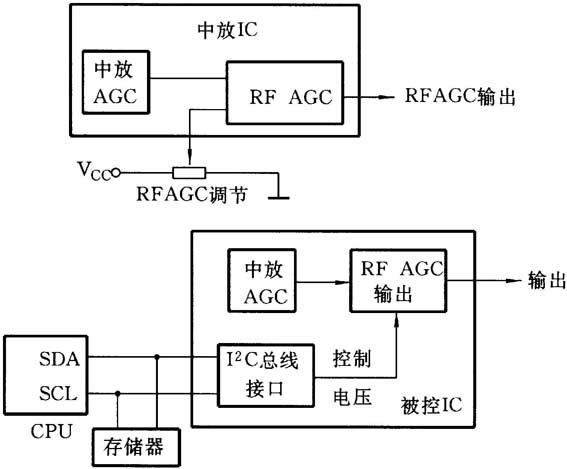

RFAGC的调整过程可用附图来简单说明，普通彩电的RF AGC由一只可变电阻来调节，调节这只电阻时，就可改变RF AGC输出电路的门限电压，从而改变RF AGC的起控点。I\(^{2}\)C总线彩电的RF AGC调整是由I\(^{2}\)C总线系统来完成的，当调整RF AGC时，CPU会通过I\(^{2}\)C总线向被控电路发送调整指令，被控电路中的I\(^{2}\)C总线接口对指令进行译码和D/A变换后，输出模拟控制电压，该电压送至RF AGC输出电路，用来改变RF AGC的起控点。
二、I\(^{2}\)C总线彩电的维修模式
I\(^{2}\)C总线彩电都有两个工作模式，一个是正常收视模式，另一个是维修模式（有的厂家将其称为工厂模式、工场模式或白场模式等），电视机的调整必需在维修模式下进行。
1. 维修模式的进入
不同的彩电，其进入维修模式的方法不一定相同，据笔者统计，目前I\(^{2}\)C总线彩电进入维修模式的方法大致有如下几种：
（1） 直接使用密码进入
采用这种方法的彩电，只需直接使用遥控器及本机键盘按规定的操作顺序写入一些密码，彩电即可进入维修模式。目前，大多数I\(^{2}\)C总线彩电采用此法进入维修模式，例如：长虹G2966彩电，就是使用这种方法进入维修模式的。在开机情况下，先按一下遥控器上的“静音”键，屏幕上出现“静音”显示，然后同时按下“静音”键和本机“菜单（MENU）”键，此时，在屏幕右上角出现“S”字样，表明机器进入了维修模式。
（2） 采用维修开关进入
这种彩电的电路板上装有一个维修开关，只需按动（或拨动）此开关，彩电即可进入维修模式。例如：松下MX-2机芯彩电，其主板上专门安装了一个维修开关S1101，标有“SERVICE”（维修）字样，只要按该开关一次，机器便可进入维修模式。
（3） 短接测试点进入
采用这种方法的彩电，只要将机内某两点短路或将某一点与地短路，机器便可进入维修模式。例如：长虹N2918彩电，只要将CPU的⑨脚对地短路，再开机，机器便进入维修模式。
（4） 先改装遥控器，再键入密码进入
使用这种方法的彩电，首先得改装其遥控器，再键入密码，方可进入维修模式。例如：TCL3498GH彩电，其进入维修模式的方法：先拆开用户遥控器，将集成块IC701的⑤脚与地断开，在⑤脚与④脚之间焊一只10k电阻，此时遥控器上的数字“0”键便是维修模式呼出键。电视机开机后，只要按遥控器上的数字“0”键，电视机便可进入维修模式。一些康佳彩电也使用这种方法。
（5） 使用工厂专用遥控器进入
某些彩电，欲进入维修模式，需使用工厂专用遥控器，例如：厦华“华厦一号”系列彩电，就需使用工厂专用遥控器来进入维修模式，按专用遥控器上的“FACTORY ON/OFF”键，机器便可进入维修模式。
2. S模式和D模式
许多I\(^{2}\)C总线彩电将维修模式分为S模式和D模式（如海尔HT2180、黄河HC2188、创维“T机芯”彩电等）。在S模式下，只能对部分项目进行调整，而在D模式下，可以对全部项目进行调整。一般来说，S模式下的调整项目是一些常调项目，而那些无需经常调整的项目，都要进入D模式下才能调整。
S模式和D模式的进入方法是不相同的，S模式的进入方法比较简单，一般只需按规定的操作方法操作用户遥控器及本机键盘即可进入。进入S模式后再按规定的程式操作才可进入D模式，有的彩电需用工厂专用遥控器或对用户遥控器进行改造后，再按规定的程序操作才可进入D模式。
三、 I\(^{2}\)C总线彩电的调整项目及预置数据
I\(^{2}\)C总线彩电的调整项目很多，且不同机芯、不同型号的机器，其设置的调整项目也有多有少。不管项目是多是少，每一调整项目都对应一个项目名称，简称项目名，项目名一般采用英文字母来表示，也有少数彩电的个别项目名用中文来表示，当我们需对某一基础上进行调整时，首先要从调整菜单中找到该基础上的名称再进行调整即可。每一调整项目都有一对应的预置数据，这些预置数据就是这种彩电的平均数据（有的厂家称它为标准数据或典型数据等），预置数据由厂家设定，保存在CPU内部ROM中，彩电组装完毕，厂家先将CPU内部ROM中的预置数据拷入到E2PROM（存储器）中，再在预置数据的基础上进行调整，使彩电出厂时，能处于最佳工作状态，调整后的新数据保存在E2PROM中，这些数据便是以后每次开机用来控制各被控对象的实控数据，因此，彩电的实控数据与预置数据不一定相同，就是型号完全相同的彩电，它们的实控数据也不一定相同，但预置数据却是相同的。
I\(^{2}\)C总线彩电的调整项目一般可分为三类，即模式项目、非调整项目及可调项目。模式项目中的数据称为模式数据，非调整项目中的数据称为固定数据。模式数据主要反映机内的硬件设置和功能设置情况，CPU通过查寻它来获取硬件及功能设置信息，以便产生相应的控制指令，因此，用户或维修人员一般不要轻易更改模式数据，否则将有可能使彩电失去某些功能，甚至出现意想不到的奇特故障。在厂家提供的调整清单中，模式项目常用“OPT、OPTION、PRESET、MOD或M”等符号表示。例如：海信OM8838机芯共有三组模式数据，在厂家提供的调整清单上，分别标有OPTION0、OPTION1、OPTION2，表1列出了OPTION1所对应的子项目及数据。由表1可以看出，本组数据主要反映机器的彩色制式及伴音制式设置情况，设置值为1，表示机器有此功能，设置值为0，表示机器无此功能。在调整过程中，若将PAL4.43项目的设置值由1改为0，则机器便不具备PAL4.43制式了，从而在接收PAL4.43制式节目（即我国电视节目）时，会出现无彩色现象，而这种无彩色现象又并非硬件引起，因而即使查遍所有电路，也不可能找到故障所在，只有重新将模式数据设置正确，方可排除故障。
非调整项目在维修领域中一般是不作调整的，其数据应保持厂家设定值。
可调项目是维修领域中可以由维修人员进行调整的项目（如场幅、场线性、黑白平衡等）。在厂家提供的调整清单中，一般会对调整项目加以说明，以提醒维修人员哪些项目可调，哪些项目不可调。
四、I\(^{2}\)C总线彩电调整步骤
普通彩电的调整方法比较简单，每一调整项目，都对应一个可调电阻，调整时，只需用改锥缓缓旋转可调电阻，直到画面、声音最佳即可。但I\(^{2}\)C总线彩电的调整就没有这么简单了，其内部没有直接用于调整的元件（硬件），整个调整工作皆由软件来完成。调整步骤大致如下：
1. 先让电视机进入维修模式
2. 选择调整项目
进入维修模式后，只需操作遥控器上约定键，就可选择调整项目，直到找到自己所需的调整项目为止。目前大部分彩电采用“频道增/减”键来选择调整项目，少数彩电采用其它约定键来选择调整项目。
3. 调整控制数据
选出相应的调整项目后，便可调整该项目的控制数据了。调整时，只需按遥控器上的约定键，便可增大或减小控制数据，直到满意为止。大多数彩电的数据调整约定键为“音量增/减”键，少数彩电为其它键。
4. 保存调整后的控制数据
对某一项目调整完毕后，必须将新数据存入存储器中，以便下次开机后电视机能使用新数据。不同的机型，其保存数据的方法不一定相同，大多数彩电采用退出保存法，只需退出维修模式，回到正常状态，即可将数据保存下来，也有的彩电采用约定键保存法，只需操作约定的按键，便可将新数据保存下来。
5. 退出维修模式
调整完毕后，必须退出维修模式，不同的机型，其退出维修模式的方法不一定相同，大多数彩电采用遥控关机来退出维修模式，也有的采用操作约定键（或开关）来退出维修模式。
另外在调整的过程中要注意两点：一是调整前，要记下原始数据，以便调整失败后能够复原。二是不到万不得已，不要改变模式数据，以防丢失功能或出现意想不到的后果。
五、 I\(^{2}\)C总线彩电调整举列
为了让读者能更好地理解I\(^{2}\)C彩电调整过程，本文特以黄河HC2188彩电为例进行说明。
1. 维修模式的进入
该机的各项调整需在维修模式下进行，本机进入维修模式的方法是这样的：
先按住电视机“音量减 ”键，直到音量最小（00）为止，不松手，同时按下遥控器的“”键（呼出键），就会在屏幕的右上角出现“S”字样，表明机器进入维修模式（S模式），同时在左上角出现调整项目，S模式下只能对一些常调项目进行调整，共有16项，如表2所示。
在S模式下，再按一下“”键，屏幕右上角的“S”字样消失，并出现节目号，再按下“音量减 ”键，同时还按下“”键，屏幕右上角就出现“D”字样，表明机器已进入D模式，在D模式下，可对所有项目进行调整，共有67项，这里不一一列出。
2. 调整方法
在维修模式下，按“频道增/减”键可依次选择调整项目，按“音量增/减”键可调整数值。例如：当机器的场幅略大时，就得适当调整一下场幅，此时，只要将电视机置于维修模式（S模式或D模式），再用“频道增/减”键选择调整项目，每按一次“频道增/减”键，屏幕上所显示的调整项目便改变一次，直到“HIT”项目显示在屏幕上为止，然后用“音量增/减”键改变该项目的数据，直到场幅合适为止。调整完毕后，遥控关机，可退出维修模式，新数据自动保存到存储器中，再次开机，机器便转为正常工作状态，并按新数据运行。
（王忠诚）
