凤之声“小超人”功放

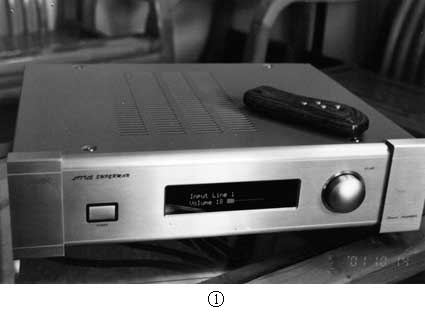

凤之声“小超人”功放（外形见图1）是专为经济型音乐爱好者设计的纯音乐双声道放大器。它以凤之声音响公司的成名作Hi-End286纯音乐放大器为蓝本，保留了全对称无大环路负反馈放大电路、甲类稳压电源等特点，精选了元器件，并熔入了数码控制新技术。整机电路见图2，本文仅对主要电路作简要介绍。

本机分非平衡输入和平衡输入两类输入形式。为了将信号路径缩至最短，在信号输入挡位选择处由4只性能良好的小型继电器进行自动挡位切换。平衡/非平衡变换没有采用常规的输入变压器来完成，而是用高性能运放构成的差动输入单端输出转换电路，这种转换电路具有频响宽失真小的优点。

输入级由NPN型与PNP型管组成的差分对管完成，为了确保其工作稳定性，在制造时对元件进行严格筛选并使正负电源间的误差做到非常小。信号经过第一级放大后进入第二级进行电压放大，再送到数控步进式电位器，此电位器是用电脑程序控制众多微型继电器切换精密电阻群实现精密音量控制。这种音量控制形式一般用于高档机，在平价机中恐怕尚属首例。

电压放大级工作原理与输入级工作原理一样，都是以简洁至上为设计原则的。电流放大级采用三肯复合大功率发烧对管SAP15N、SAP15P（P\(_{O}\)=150W，I\(_{C}\)=15A）。此对管的特点是巧妙地将推动管基极偏置、补偿二极管、电流放大管及射极输出限流电阻封装一体，从而使其在工作时能很快达到稳定状态。此外，此对管还具有工作线性好、饱和压降小、电源利用率高等诸多优点。性价比高的优点也不可忽视。

本机选用400VA环形电源变压器。前级电源为并联甲类稳压电源，由于其内阻极低，大大地提高了放大器的速度和对后级的驱动能力。前级电源滤波电容达20000μF，后级超过40000μF。

本机设有完善的保护电路，当放大器输出端有直流电压输出时，本机输出继电器会跳开，从而保护扬声器；当本机输出处短路时继电器将动作以免损坏本机。

本放大器内部布局合理，内外工艺精湛，外观简洁大方，在面板上只露一只开关旋钮、一只音量旋钮和一个显示屏。在面板后面装有一块微电脑控制电路板，这是全机的神经中枢，其输入自动选择、音量升降、显示屏灯光调节等工作都由此电路完成。

小超人配置用名贵花梨木精制的遥控器用以控制音源及音量大小，并由显示屏显示。遥控器造型美观大方，手感特别舒适，一改过去金属的冷硬和塑料的低俗之感。
