本文介绍的感应式智能卡电控锁，采用高保密度的无线射频智能卡，配合无线双向密码识别技术、休眠式节电电路、微功耗以及典雅豪华金属结构壳体，组成机、电一体化的感应式智能卡电控锁。
该产品因一体化设计，安装容易，锁体后部设有电池盒，置入6节5号（AA）电池，以每天开锁20次计算，可连续使用9个月以上。
该产品设计为智能卡刷卡（卡与锁体无须接触）开锁和用钥匙开锁兼容，操作神奇、方便，是酒店大厦、办公楼室、会员机构、家居别墅的理想智能化锁具。

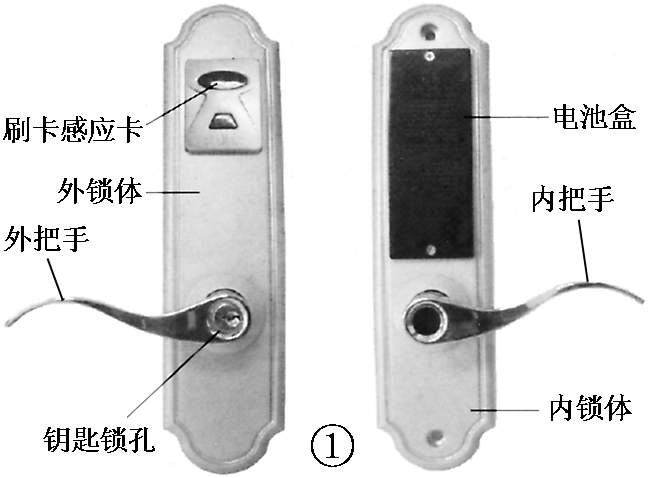

这台智能锁具外观见图1。主人只需手持智能卡靠近锁上部的感应区，即自动完成开锁及自动上锁功能。有关智能卡的原理及应用请参见本刊2001年第10、12期相关文章，这里主要介绍智能电控锁整体结构、安装和使用，以下分别介绍。
整体结构

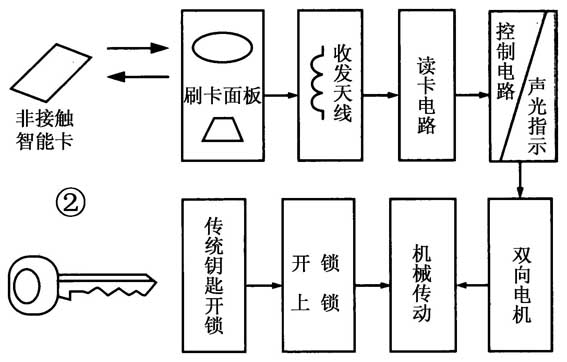

图2为整体结构框图。它主要由加密的智能卡读卡控制电路与机械开锁部分结合而成。当持合法卡在锁体刷卡面板附近出示时，锁体内的收发天线与智能卡片内的天线因同频率谐振产生高频交变电磁场，从而交换出卡内数据信息，再经读卡电路识别而产生控制电平，经放大处理后驱动双向直流电动机正转或反转带动机械传动机构作开锁或上锁动作。
工作原理

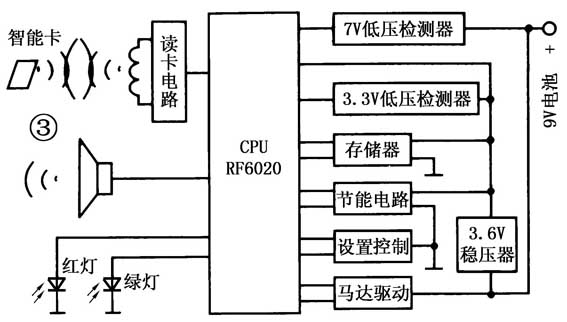

图3是控制电路原理框图，主要由CPU RF6020、读卡电路、存储器、节能电路、双向电机驱动电路以及系统电源控制等电路组成。
用户使用智能卡开锁时，CPU对读卡电路取得的用户密码进行登录、验证以及判定是否合法的过程。合法者，亮绿灯并执行开锁，非法卡或系统无法识别的ID卡，红灯闪亮两次，声响同步警告不予开锁。若强行多次刷卡，第三次将恒亮红灯5秒示警。
当持合法卡在靠近锁体上部感应区时，绿灯闪亮，用户可以在5秒内执手把推门入内。
安装与使用
锁体安装：
一体化电控锁适合在厚度为35～45mm的木门或符合安装尺寸的铝合金门框上使用，它与普通执手型机械锁的安装方法相同，因此，凡具安装执手机械锁之处，均能顺利安装。
使用方法：
智能卡电控锁配套有两张工具卡（主人命令→欢迎卡和主人命令→删除卡）和两张用户卡。工具卡为具有管理权限者使用和保存，它可以命令系统识别新增用户卡或删除某张或全部用户卡，其作用非常重要，应妥善保存。用户卡为可以用作开启该锁，出厂时已初始化并登录和存储了该两张合法用户卡（最多能存储240张用户卡）。
1. 欢迎卡的使用：登记新用户卡时使用。A、先读“欢迎卡”→Bi-Bi两声→亮红、绿灯→进入识别登记新用户卡状态。B、再读“用户卡”→Bi一声→闪亮绿灯→新用户卡号已存入系统，可连续存储240张用户卡。C、最后读“欢迎卡”→Bi一声→闪亮绿灯，结束登记模式。此时已存储的用户卡即可控制开启电控锁具。
2. 删除卡的使用：A、先读“删除卡”→Bi一声及亮红灯→进入删除状态。B、再读需要删除的“用户卡”→Bi-Bi两声及红灯闪亮，系统已删除该用户卡号。C、最后读“删除卡”→Bi一声后红灯灭，结束系统删除状态。D、若要删除全部用户卡号，只需在读“删除卡”并进入删除状态时，再退出读卡区后→再使“删除卡”在读卡位置保持6秒→Bi-Bi-Bi三声→红灯灭→全部删除。
3. 用户卡的使用：在系统正常情况下读“用户卡”→Bi一声→绿灯闪亮→5秒内可开门→6秒自动上锁。
注意事项
1. 机内电池应选用碱性优质电池，当电压下降至7.0V时，红灯点亮，提示更换电池。
2. 刷卡成功开锁后，若超过5秒未操作门锁手把，电控锁将自动锁上，需再次刷卡开锁。
3. 篇幅所限，安装、使用该新型锁具的特别注意事项，请参考产品使用说明。
中山市达华电子厂供：智能卡球形/把手锁每套680元/760元，均配4张智能卡和3把钥匙。簿卡每张10元、百张价7元、邮资每次15元。地址：广东省中山市小榄镇逢春街42号，邮编：528415，电话：0760-2130881、2130882、2130883，传真：2130941。
（蔡凡第）
