工作原理

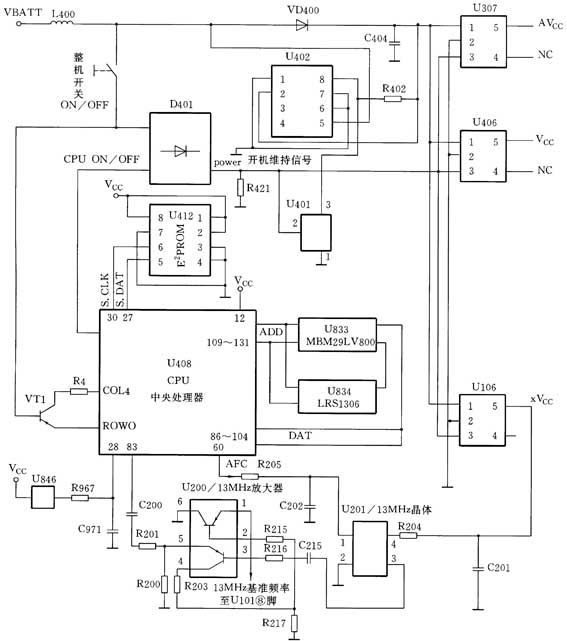

三星SGH型手机的电路如附图所示。按下整机开关，电池电压送到触发端ON/OFF，使开机触发端变为高电平，通过二极管组D401使开机维持信号Power变为高电平，这时整机稳压模块组（中央处理器稳压模块组U406、U307及射频稳压模块U106）开始工作。稳压模块组的工作电压由直流转换模块U402产生的3.3V电压供给，其工作状态由控制端的Power信号电平来控制。当控制脚为高电平时，各个稳压模块开始工作，输出3V的稳定电压。U402直流转换模块的作用是保持输出电压为3.3V。当输入电压低于
3.3V时，该模块起升压作用；当输入电压高于3.3V时，该模块起降压作用。U402从其输出端取样，取样信号从其②、③、④脚输入，其内部根据取样电压对输出电压进行调整，以保证稳定的3.3V电压分别送到逻辑部分的U406、U307及射频部分的U106稳压模块。当这些稳压模块的控制脚为高电平时，将分别输出3V电压供整机工作。其中，U406、U307产生的Vcc、AVcc电压主要供给中央处理器、存储器及数据处理器；U106产生的XVcc电压供给13MHz温度补偿晶振IC（U201），使U201输出13MHz的时钟频率信号，给U200放大后送入逻辑电路—中央处理器U408。由U846、R967和C971组成的逻辑复位电路，在Vcc稳定电压供电时开始工作，使中央处理器U408的低电平变为高电平，从而产生开机复位信号，手机开始运行开机软件。如果开机软件运行通过，就以CPU（U408）的0输出CPU ON/OFF信号，该信号送到D401的开机维持信号端，通过D401使Power信号线保持高电平，维持手机开机。
故障分析
1. 开机线不正常引起不开机
当按下开机键时，通过开机线将电池电压送到二极管组D401，使开机维持信号Power变为高电平，各稳压模块开始工作，CPU（U408）在供电电压、13MHz时钟和开机复位信号均具备时，开始运行开机软件。如果开机线不正常，逻辑部分就无法工作，引起不开机故障。
2. 内部连接座不正常引起不开机
将主板内部连接座T301的③脚⑨脚短路，如果主板能开机，则故障一般是前板插座与主板连接座接触不良或损坏。这种引起不开机故障的原因在SGH600手机中比较常见。
3. 13MHz时钟晶体不正常引起不开机
13MHz时钟信号是手机开机的必要条件，如果时钟部分不正常，逻辑部分就无法正常工作。先检查U408的，如果没有13MHz的时钟信号，再检查时钟晶体U201和时钟信号放大管U200是否损坏。
4. 电源部分不正常引起不开机
应重点检查U402的⑤脚是否有3.6V电压，②、③、④脚是否有3.4V电压，进而检查U402、VD400、L400与C404等元器件是否损坏。
5. 逻辑电路部分不正常引起不开机
手机的整个工作过程由逻辑部分进行控制，如果逻辑部分工作不正常，就会引起不开机。逻辑部分的CPU（U408）、E\(^{2}\)PROM（U412）、闪电存储器（U833）和随机存储器（U834）有虚焊或损坏，都会导致逻辑部分工作不正常而引起不开机故障。U833和U412内部系统的资料出现错误时，也会引起不开机。
维修实例
[实例1]
不开机，用直流稳压电源给手机供电，按下开机键时，无开机电流。
分析与检修：
拆开手机，给主板加电，用镊子将主板与前板连接座J301的③脚⑨脚短路，发现可以开机，说明电源及逻辑部分均正常，可能是由于连接座J301接触不良，将连接座J301补焊一遍，故障排除。
[实例2]
不开机，用直流稳压电源给手机供电，按下开机键时，开机电流为150mA。
分析与检修：
拆开手机，发现此机为英文机升中文机的改版机，且版本字库U833接触不良。根据维修经验，英文机升中文机后，易造成逻辑混乱，引起不开机故障，更换版本字库后，手机能正常开机。
[实例3]
不开机，用直流稳压电源给手机供电，按下开机键时，无开机电流。
分析与检修：
无开机电流，故障可能在电源部分，用万用表测量逻辑供电IC（U406）时，⑤脚时有时无，经仔细检查，发现⑤脚已脱焊，将该脚重新补焊后，手机能正常开机。
[实例4]
不开机，用直流稳压电源给手机供电，按下开机键时，有较小的开机电流。
分析与检修：
根据故障现象，说明电源基本正常，可能是逻辑部分工作不正常。用示波器检查13MHz晶体振荡器，无13MHz时钟信号，说明晶体没有起振，使逻辑部分无法正常工作。更换U201晶体振荡器后，手机可以正常开机，故障排除。
（杨明志）
