PCM1720E是美国BURR-BROWN公司为数码音响系统开发的一种性价比高、功能强大、使用简便的ΔΣ型DAC芯片。它能处理多种格式和字长的数据，可选择多种采样频率，广泛用于Dolby Digital环绕声解码器、DVD、DVD-ROM、MPEG声频卡等以实现高保真重放。其内含：串行输入接口、带多功能选择的8倍超取样数字滤波器、多电平ΔΣ调制器、DAC、模式控制的CPU接口、模式控制I/F、多级数模转换等电路。输入接口可选择16/20/24bit的标准或I2S格式的数据输入。采用频率为16k/32k/64kHz，24k/48k/96kHz，22k/44.1k/88.2kHz，这9种采样频率的数据均实现8倍超取样数字滤波。多电平ΔΣ调制采用5级幅度量化和三阶噪声整形方式。
PCM1720E与BB公司以前的DAC芯片相比，其最显著的特点是可接受多种字长和多种数据格式的数据，处理多达9种的采样频率。故其多用于MPEG-2支持的半取样率16kHz/20.05kHz/24kHz的单声、立体声、连接立体声、多频道声、环绕声系统，也可用于48kHz/96kHz的16/20/24bit无压缩超取样标准（线性PCM音频）系统中。该集成电路作为单片应用时的系统时钟为256f\(_{s}\)或384f\(_{s}\)，用以噪声整形和操作数字滤波器。PCM1720E内部还有一个系统时钟检测电路，自动检测输入的频率是否为256f\(_{s}\)或384f\(_{s}\)，当系统时钟与L/R时钟的相位相差±6bit时，该电路可使二者自动同步。
PCM1720E多片应用时可作成D/A的Dolby Digital 5.1声道环绕声解码器。其内的数字衰减器、数字去加重、软静音、数字格式选择、输入字分辨率均是通过三线控制接口（MD、MC、ML）输入的信号来控制的，这三路信号均来自CPU电路。
另外，为了获得良好的高频旁路和电源滤波特性，PCM1720E的电源供电端接有由0.1μF高频陶瓷电容和10μF钽电解电容组成的去耦电路。当这两只元件损坏时，应更换同类型和同规格的电容。

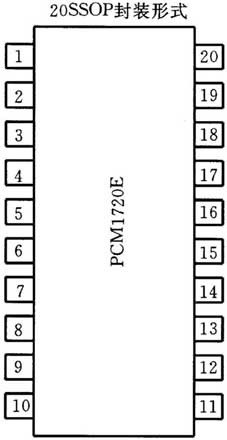

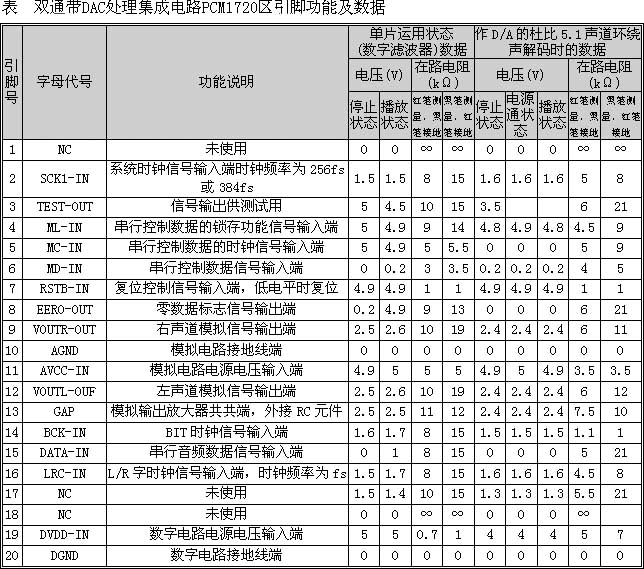

PCM1720E应用相当广泛，在各种DVD影碟机上均有应用，如松下、万利达、新科、精彩、王牌、康佳、宏图、鼎天等。其引脚排列如附图所示，典型应用数据见下表。
（孙余凯）
