故障现象：
图像无规则闪烁，且在闪烁时光栅伴有收缩。
分析：
引起图像闪烁的原因有：（1）接收电视信号较弱；（2）电视信号经中放之后的同步信号幅度不足；（3）幅度足够的同步信号的微处理有偏差。可能出现的故障点有：（1）电源问题（多由电源的滤波电容电解液干涸引起）；（2）二次电源的高压包性能不良；（3）中压滤波电容溶解液干涸等。
检修过程：

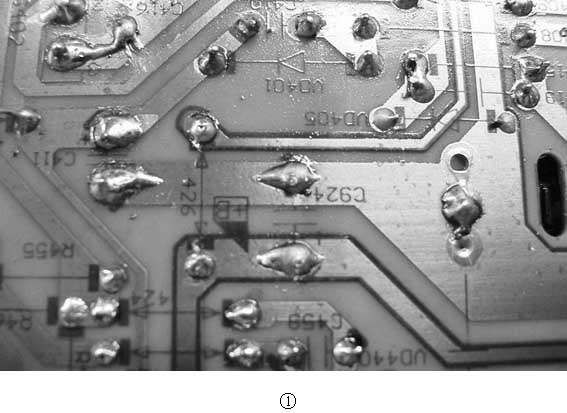

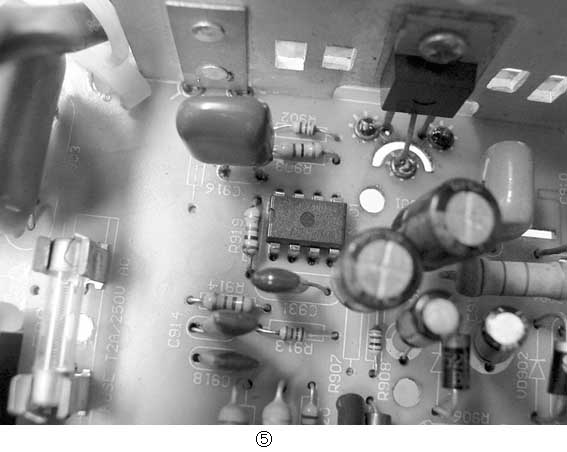

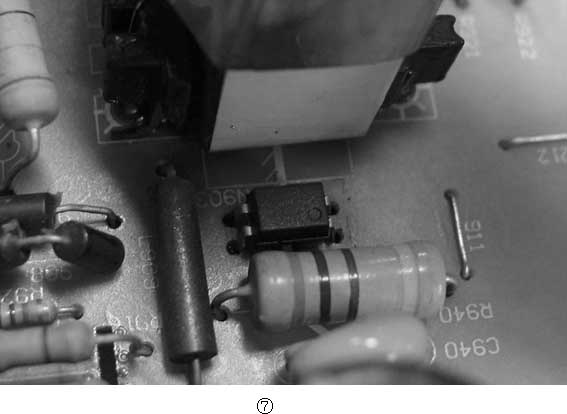

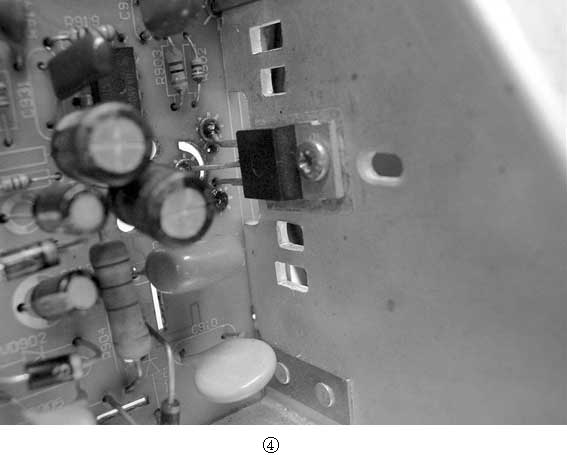

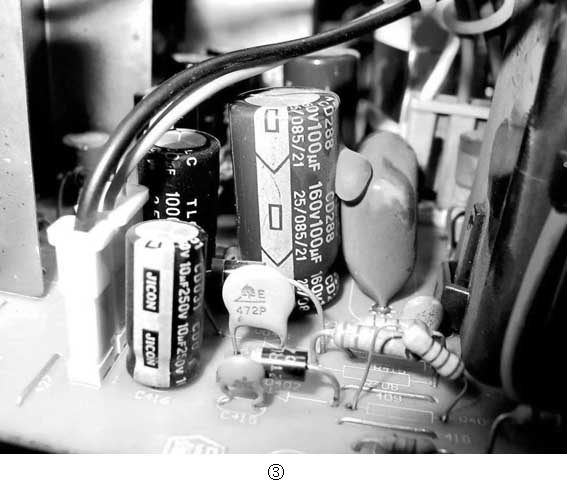

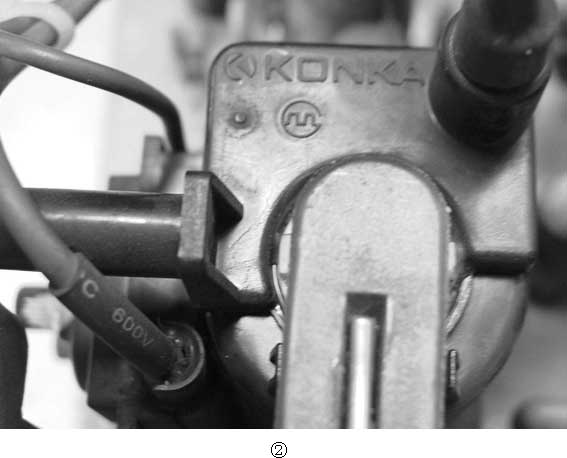

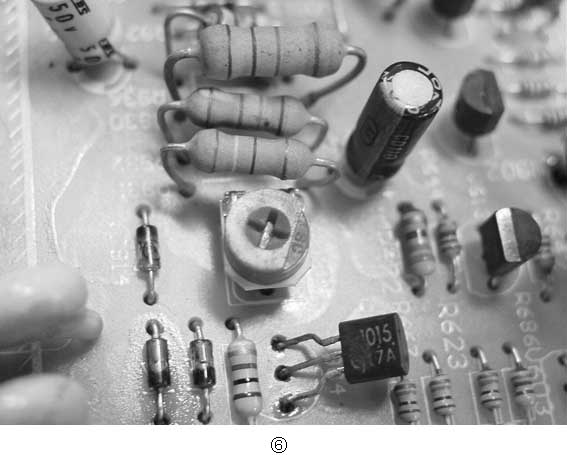

首先要把供电弄正常。打开机盖，检查主电压（+B）的输出，有112V（见图1），测量时，万用表的表针也没有左右摆动，表明供电电路正常且稳定，看来图像的屏幕收缩与供电无关。下一步将视野扩展到行扫描部分。检查高压包（见图2）——目的是查看该机在工作状态时高压包的发热程度，高压包正常工作时一般不会很热，如果发现很发热，就可以确认高压包正工作在危险状态，当然也不能单靠此方法来判断高压包的“死活”。如果高压包不热，接着检查二次输出的相应电压，没有可疑之处，换中压滤波电容，还是不行。换主电压的滤波电容（见图3），故障依旧；断开负载电路，在+B滤波电容两端挂上一个60W的灯泡，开机，意外发现灯泡闪烁不定，由此断定是电源故障。电源电压不稳定，用万用表测量不出来，其实也是正常的事，因为万用表工作在低频状态下，它只能在50Hz 的频率下测量相应的数值，而开关电源的开关管工作在行的工作高频频率之下，所以万用表还未来得及反应它就又进行另一个循环了。该电源是用场效应管（BUZ91A）作为开关管（见图4），集成电路（TDA4605）的作用是振荡、稳压等（见图5）。在集成电路的第5脚输出一个振荡脉冲，触发场效应管的栅极，使开关管工作，+B电压经光耦取样反馈到热底板上，再经一只误差放大三极管（A1015）（见图6）反馈回集成电路，进行脉冲的调整。输出电压的跳变，怀疑的对象是光耦管和误差放大三极管，采用直接代换检验，这样能更直观明了，这通常都是在可疑元件比较少的时候的做法。果然不出所料，替代误差放大三极管后通电试机，灯泡不闪烁了；接上负载电路，加信号试机，已经全部正常了，连刚开始时图像不规则的闪烁也正常了。原来这完全是由于电源的不稳定，才导致种种故障出现。不过，光耦管是正常的（见图7）。最后故障全部排除了。
原因分析：
由于误差放大三极管的性能不良，在工作过程中反应迟钝，迫使开关管强硬地进行改变电压的变动，所以主电压发生跳跃变动。如果不是及时处理，这样下去是会影响电源集成电路和开关管的寿命的，可能会带来更大的损失。
我们维修档里的精彩实例还很多，感兴趣的读者请查看黎明天天新网站：www.dbk.com.cn。
（阿细）
