故障现象：
不能读碟
故障原因；
激光头老化，主轴脱位。
检查过程：

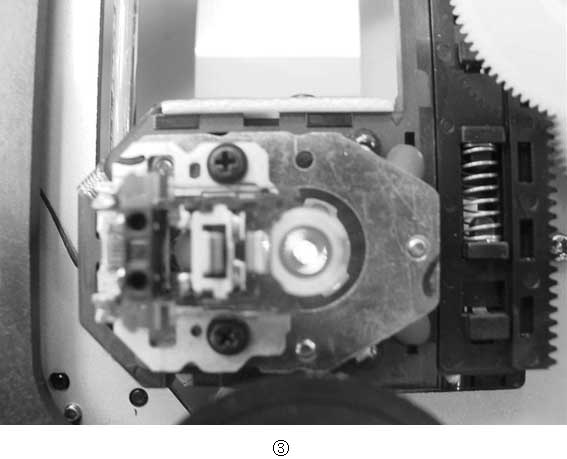

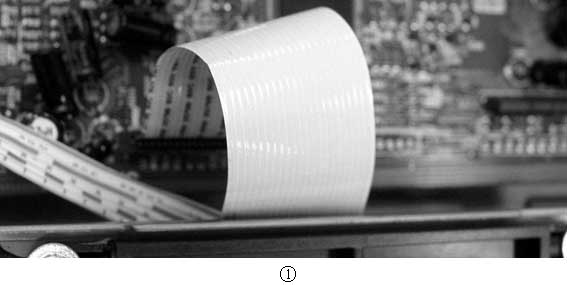

碟机不能读碟在碟机中是极为常见的。打开机盖，通电，激光头能自动复位，有强光发出，也有快速的聚焦动作；放进一张DVD光碟，聚焦后，主轴不能转动，用手来助动（担心主轴电机转动力不足）；或者用VCD、CD光碟试机，结果一样。不过，在试CD、VCD光碟时，有时候用手来助动就可以正常读碟，但有时却不行。重新检查激光头复位、点亮、聚焦的整个过程，偶然发现有时激光管点亮后，激光头没聚焦动作，这样重复几遍，发现激光头的线排有松断或接触不良的现象。出现这种现象也不用感到奇怪，因为像这样的激光头排插接到主电路板上的（见图1），由于激光头不断的重复作进给复位动作，很容易使排插折断。更换排线后，激光头的各种动作正常了，但是放进光碟试机，发现结果还是一样，而且播放CD、VCD都是手动才能读碟。测量主轴电机的供电电压，恒定不变（见图2）。分析此时的故障原因只有一个：激光头根本没法正常搜索到光碟上的信息，所以判断要么是激光头老化了（见图3），要么就是FR AMP（前置放大）损坏或性能不良。如果是CD、VCD光碟能够读取，损坏RF AMP的可能性不大。

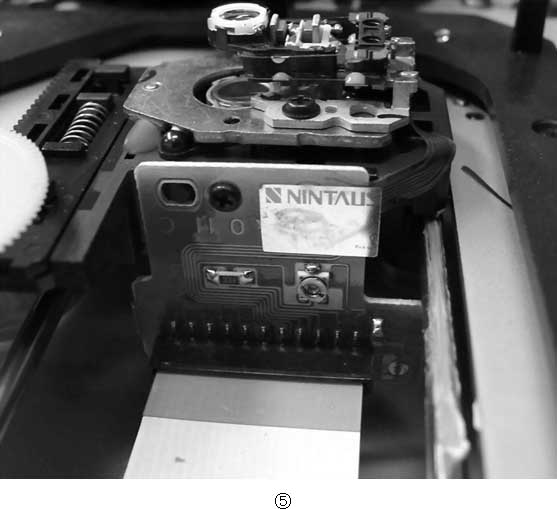

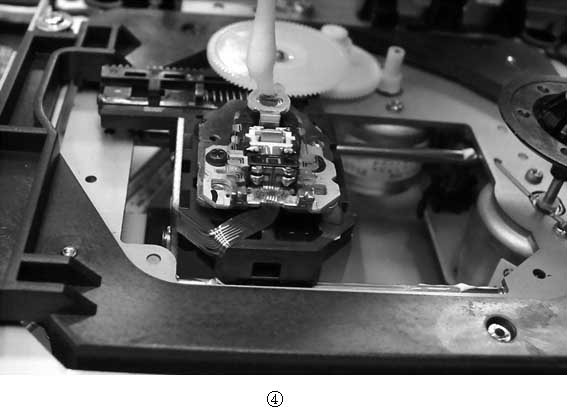

先从激光头入手。用棉签给物镜去尘（见图4），这是激光头入手的第一步，永远少不了，因为灰尘是激光头的“头号杀手”。然后通电，该故障机很快就告诉我：依然不行。接下来自然找到APC（自动功率控制）电位器（见图5），再将功率调大——如果激光头只是轻微的老化，将功率电位器稍微调大是可以暂时恢复正常读碟的；如果老化的程度较深，此方法就无法补偿了。而此机偏偏正是第二种情况，调节后试机同样无效。别无它途，只有用新的激光头来代替尝试了。检验出来的结果一点也没有改变，读VCD、CD光碟时依然要用手帮助转动才行，不过手动DVD光碟主轴可转，但却很快就NO DISC了。

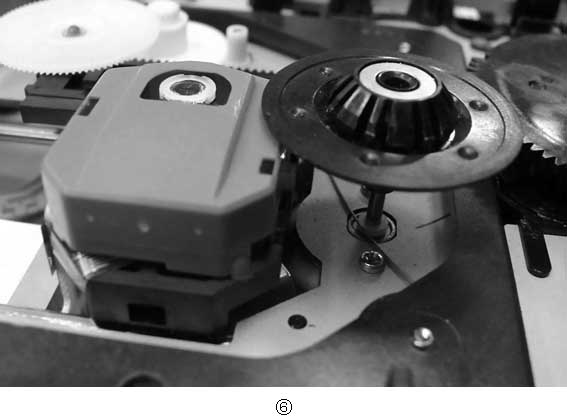

这次不得不又重新从头开始。经多次的通电检查，终于还是工夫不负有心人，在一次不经意的感触下，让我发现：播放光碟时，感觉上是激光头离激光碟过近了（见图6）。怀疑是主轴电机的轴柱跌了下去，一经验查，发现原来是光碟的托盘落入了一点点，甚至有少许的倾斜，所以才会使激光头不能正常地读取光碟上的信息，而且在整个维修过程中都是将光碟压盘的支架取下，只用中间的磁环卡住来试机（见图7），所以没有留意到卡位已偏低了。把整个支架装上去，不难发现：在播放光碟时，光碟晃动范围较大。将托盘从主轴轴承上提起一点点，再把原来的橡胶压紧一点，尽量地使托盘达到水平，最后试机读碟——正常了！播放DVD光碟也很利落。把原来的激光头再装回去试机，不用手动就可以快速读取VCD、CD光碟了，但是仍然不能读取DVD光碟。看来，激光头已较深的老化了。换上新的激光头，将机器完全修复。
小结：

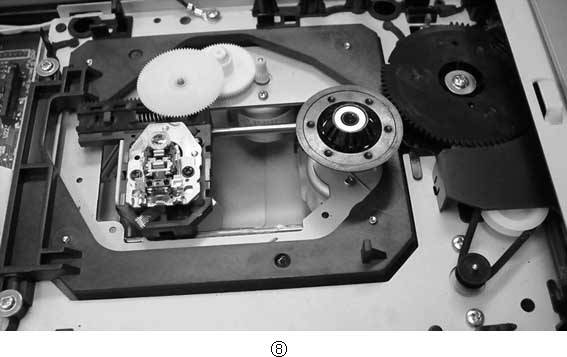

该DVD机用的是SONY CD机KSS213光头的机芯（见图8，即激光头机架），由于DVD光碟的信息凹坑比VCD、CD光碟细密得多，而且在读取DVD光碟上的信息时的转速比播放VCD、CD快出一倍，所以主轴要承受的损失同样也会大一倍。这个弱点是该机不可避免的，惟一的办法就是将轴承上的托盘牢牢固定（可用强力胶水加固）。
（阿细）
