内蒙 李扬:我住的楼房、楼道顶上的灯泡用不了很长时间就坏,更换起来很麻烦,能否用简单的方法延长灯泡的寿命?

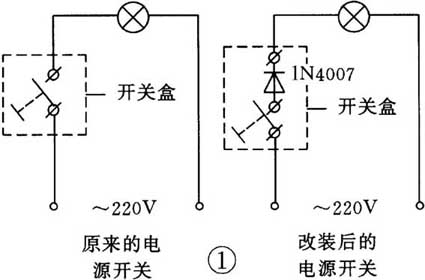

楼房楼道或一些公用场合的灯泡因为工作时间较长或开关比较频繁造成灯泡寿命缩短。为了延长灯泡的寿命可在电源开关中串联一只1N4007二极管,如图1所示(1N4007为耐压600V、额定电流1A的整流管,允许接在200W以下的灯泡电路中)。串接二极管后加在灯泡上的电压约减小一半,灯泡上消耗的功率约减小4倍,这样可以大大延长灯泡的寿命。由于灯泡消耗功率减小,所以照度肯定下降,但由于楼道等处的灯泡主要是照亮通道,暗一些并不影响使用。如果一定要保持原灯泡的亮度,可更换瓦数较大的灯泡。

图1
图1 🔍原图 (425×280)

(沈长生)@

北京 刘全:在收音机电路图中,看到磁棒线圈边标有φ0.07×7,在微调电容边标有20/5,请问是什么意思?

收音机电路图中磁棒线圈边标注的φ0.07×7表示直径为0.07mm的漆包线7股合在一起。

微调电容边标注的20/5,表示此电容的最小容量为5pF,最大容量为20pF,或者说此电容能在5pF到20pF间变化。

(沈长生)@

天津 何平:如何用万用表区分中波磁棒和短波磁棒?

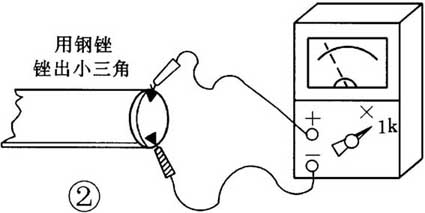

中波磁棒是由猛锌铁氧体组成;短波磁棒是由镍锌铁氧体组成。由于组成材料不同,我们可以用万用表电阻挡测量磁棒的电阻来区分中波和短波磁棒。方法是:先在被测磁棒圆形截面上,用钢锉锉出两个小三角测量点(因磁棒表面一般都涂有绝缘层),如图2所示,然后用万用表R×1k挡测量锉好的小三角测量点,如果测出的阻值为100k左右(MF47表测出的数据),则被测磁棒为中波磁棒;如果测出的阻值接近无穷大,则被测磁棒为短波磁棒。

图2
图2 🔍原图 (425×213)

(文江)@

北京 谷丰:绕制磁性天线时为什么大多采用多股漆包线,用单股漆包线代替行不行?

绕制磁性天线时大多采用多股漆包线,就是因为磁性天线线圈是工作在较高频率下的。而频率越高的交流电其“趋肤效应”越严重。趋肤效应产生的原因是由于交流电在导体中流过的时候,各处的电流密度是不均匀的。导体内部,电流密度小,越接近导体的表面,电流密度越大。这是由于导体内层比外层有更大的电感,内层感抗大,对交流电的阻碍作用也就大。

收音机磁性天线采用多股线绕制,可以增大表面积,高频电流就较容易通过。如果找不到多股线,用单股漆包线也完全可以代替,但线径应尽量选粗一些。当然理论上讲还是多股线的效果好一些。但实际上并没有太大的区别。

(沈征)@

四川 蓝天:什么是自闪发光二极管?怎样使用?

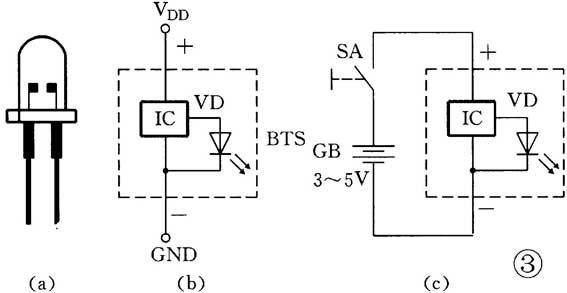

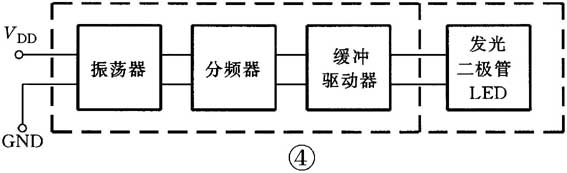

自闪发光二极管的形状和普通发光二极管的形状完全一样,如图3(a)所示,一般也是长管脚为正。但是它的内部结构却比普通发光二极管复杂得多。图4为自闪发光二极管内部组成框图。它是由一块CMOS集成电路(IC)和一只发光二极管相连,然后用环氧树脂包封起来。CMOS集成电路内部包括振荡器、分频器和缓冲驱动器。接通3~5V直流电源后CMOS集成电路输出一个频率为1.3~5.2Hz的脉冲信号驱动发光二极管闪烁发光。

图3
图3 🔍原图 (567×293)
图4
图4 🔍原图 (567×173)

自闪发光二极管的电路符号如图3(b)所示。使用自闪发光二极管时,只要找准自闪发光二极管的正负极,可以直接接上一个3~5V的直流电源[如图3(c)所示],自闪发光二极管就可以闪烁发光。

(沈征)@

四川 蓝天:如何用万用表测出自闪发光二极管的正、负极?

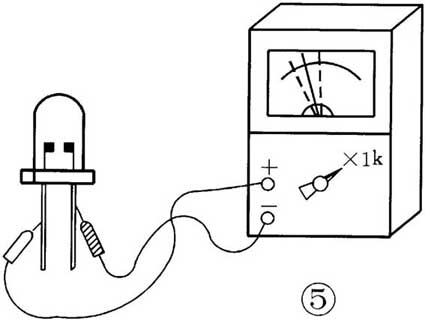

测试自闪发光二极管的正、负极可用万用表R×1k挡(如采用MF47型万用表),交换两次表笔分别接自闪发光二极管的两根引脚,当发现有一次测试时万用表表针出现左右抖动现象(如图5所示),摆动幅度在一小格左右。此现象说明万用表内部的1.5V电池与自闪发光二极管内部的CMOS集成电路电源极性相同,使其产生了振荡。此时可以断定,万用表黑表笔接的就是自闪发光二极管的正极,红表笔接的就是自闪发光二极管的负极。

特别要指出的是两次测量阻值小的一次,黑表笔并不一定接的是自闪发光二极管的正极。一定要看表针抖动的一次来判断。

图5
图5 🔍原图 (425×321)

(沈征)
