热带鱼比较娇嫩，要使它们安全过冬，必须对鱼缸进行加温。但市售恒温控制器不是价格较贵，就是质量低劣。本文介绍的自动加热控制器，采用热敏电阻作为传感器，由集成电路控制，不但动作安全可靠，而且结构简单，适宜爱好者自己动手制作。
电路原理

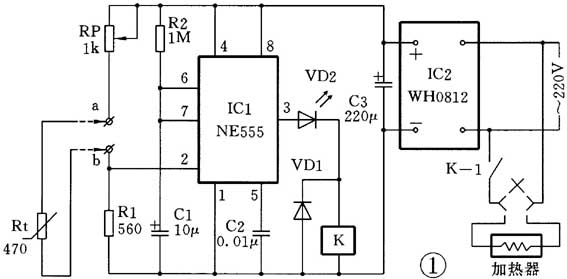

电路见图1，由温度传感器、时基集成电路、AC/DC电源变换模块等几部分组成。IC2是一块新颖的AC/DC电源变换模块，它能直接将220V交流电压变换为12V直流电压供给由时基集成电路构成的控制器。时基电路IC1在这里接成典型的单稳态电路，暂态时间设为11s（由电阻R2与电容C1数值决定），平时IC1处于稳态，③脚输出低电平，继电器K不动作，加热器不工作。Rt是负温度系数热敏电阻器。当水温下降时，其阻值变大。设控制温度为27℃，调节电位器RP，使得RP+Rt=2R1，因此水温低于27℃时，RP+Rt>2R1，即IC1的②脚电平低于1/3VDD，IC1被置位进入暂态，③脚突变为高电平，加热指示灯VD2点亮发光，K动作吸合，其常开触点K-1闭合接通加热器的电源，开始对鱼缸水进行加热。经11s后，若水温仍低于27℃，②脚仍为低电平（低于1/3VDD），电路不能复位，③脚仍为高电平，加热继续进行。若水温高于27℃，RP+Rt<2R1，②脚电平高于1/3VDD，在暂态过后，IC1即复位返回稳定态，③脚输出低电平，VD2熄灭，K释放，加热停止。本电路暂态时间设置较小，有利于提高电路的温控精度，对各种大小的鱼缸都适用。
元器件选择与制作
IC1可用NE555、SL555、μA555等时基集成电路。IC2采用WH0812型AC/DC电源变换模块，该模块上只有4个引出脚：标记“+”和“-”符号的两脚分别为直流12V正极与负极输出端，另两个引脚则为220V交流电输入端。VD2可用普通红色发光二极管，VD1为1N4148型硅开关二极管。Rt采用常温下470Ω的负温度系数热敏电阻器，RP用WSW型有机实芯微调电阻器，R1、R2为RTX-1/8W型碳膜电阻器。C1、C3采用CD11-16V型电解电容器，要求C1质量好、漏电流小，如质量差会导致暂态时间不准。C2为CT1型瓷介电容器。K可用JZC-22F、DC12V型超小型中功率电磁继电器，其触点容量为5A。加热器可用市售鱼缸加热管，也可自制，自制时，用2kΩ/25W线绕电阻器浸在装有变压器油的铜管内，然后封闭管口即可。

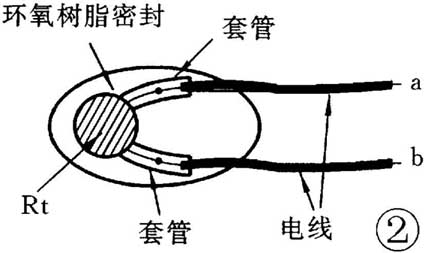

感温探头的制作方法参见图2，用塑料电线将热敏电阻Rt连接好，套上套管，然后用环氧树脂胶将焊点、套管和热敏电阻器一起密封起来，待干后即可投入使用，它就不怕水的侵蚀了。
调试方法：首先将RP调到阻值最小位置，将感温探头Rt浸在水中，在水中再放置一温度计。待电路处于复位状态时，缓慢倒入热水，边倒边注视温度计的温升情况，当水温上升到预定的温度（如27℃）时，停止加热水，待温度计示数开始下降时，用小起子微调电位器RP，到某一角度时会听到继电器K“嗒”的吸合声，VD2点亮发光指示，表示电路已调好。用火漆将RP封固，即可投入使用。
（陈有卿）
