本文所介绍的共线小系统电话，由系统电源可带20个电话分机，具有拨号音提示音、通话保密、DTMF双音多频信号编码及解码，双工通话等功能，是中、小企事业单位、机关、学校内部通信的理想工具，具有成本低、安装简单、维护方便等特点。
一、分机电路工作原理
分机主要由极性转换与电源电路、编码及解码电路、挂机复位电路、振铃电路、发码电路及通话电路组成。电路如图1所示。
极性转换电路由VD1、VD10～VD12 4只二极管构成桥式整流电路，使整个分机电路构成电话线路的无极性负载，电源电路由R16分压经电感L1和稳压管VD16向解码电路提供+5V电源，L1用来提高线路的交流阻抗。
2.解码电路
解码电路由DTMF双音多频解码电路MT8870、编码开关K2及K3、数据比较器4585和计数器4017组成。
编码开关可设定本分机的号码，由两组8421码设定，K3设定首位号，K2设定尾号，两开关的一端分别接CD4017的Q1、Q3，另一端由下拉电阻经二极管接4585比较器的预置端B0～B3。解码过程如下：当挂机复位后计数器CD4017的③脚Q0端为高电平，此时当线路上有一个DTMF信号时，MT8870的DV输出一个高电平，同时给⑩脚EN允许端，该高电平经C1、R2微分后送出一个高电平脉冲到CD4017的CLK端计数，此时CD4017的③脚Q0变为低电平而②脚Q1输出高电平，经编码开关K3送入比较器4585的B0～B3一组二进制预置码，同时MT8870将接收的一个DTMF信号码转换为二进制码在D0～D3输出一组8421码，与预置的码相比较，若相等则4585的③脚输出一个高电平到CD4017的CLK计数，使CD4017的④脚Q2为高电平，而其他脚为低电平，当第二个DTMF信号接收后，MT8870又给CD4017一个脉冲信号，使其⑦脚Q3为高电平，将第二组预置码经K2接入4585的B0～B3端，与MT8870的D0～D3端的第二组DTMF码转换的8421码进行比较，若相同则4585脚③输出一个高电平，使CD4017的⑩脚Q4端为高电平，经R32、VD14使可控硅VS及VT6导通，使振铃电路BELL开始振铃，此时该分机摘机后由VT4保持通话电路导通，可进行通话。未被选中的分机的CD4017的⑩脚Q4为低电平，VT4不导通，若摘机则无声，起保密作用。
3.挂机复位电路
挂机复位电路是由R1、VD18、VD17、R17组成，当没有分机摘机时，线路电压大于24V，使VD17、VD18导通，给CD4017的RST复位端一个+5V的高电平信号，使之复位，复位状态CD4017的③脚Q0为高电平，所有分机的VT4均可导通，此时摘机可听到拨号音，可进行发码选通任一分机进行通话。
4.振铃电路
当分机被选通后，VT6、VS导通，提供BELL振铃电路电压，VD14的作用是防止挂机时CD4017③脚的高电平使之振铃，摘机后断开振铃电路。BELL可用电话铃声音乐片或其他音乐三极管。
5.发码电路
发码电路采用TCM5087双音多频拨号器，该电路配以单接触键盘输入，具有单音抑制选择功能，有很宽的电源电压工作范围，能调整信号输出电平，有很低的谐波失真。由键盘输入端R1～R4、C1～C3构成4×3键盘，其3.58MHz由MT8870经C4提供，DTMF信号通过IC4TOEN0输出经R31送给MC34014的TI经MC34014电流放大驱动后送入线路，接低电平，抑制单音输出。
6.话音电路
通话电路采用MC34014电话机网络集成电路，它合并了可调节的发送、接收和消侧音、音频拨号接口等功能；完成音频2—4线的变换；放大器接150Ω阻抗的负载。
二、电源电路的工作原理
电源电路是按电话电源设计的，由整流、滤波、拨号提示音和DTMF信号检测电路组成。电源电路如图2所示。
主电源由48V变压器输出经整流、滤波得到60多伏的直流电压，经C1、R1、C2 π型滤波后通过音频阻流线圈T2送给系统，T2为保证系统有较高的交流阻抗；R1是根据分机个数调整输出电压，使电压满足电路的复位要求和保证可靠通话。拨号提示音由IC3（4011）构成受控环形振荡器，由DTMF信号检测电路提供控制信号，当所有分机均挂机时，由复位电路提供一个复位信号，IC2 4017的③脚Q0为高电平，控制IC3的⑤脚允许振荡器工作，此时若摘机可听到拨号提示音，可拨号选通其他分机，当第一个DTMF信号拨出后，电源电路中M78870的DV输出一个高电平，使CD4017的有触发信号，Q0转为低电平，关闭振荡器，保证正常通话，当所有分机挂机使之复位，复位电路和分机复位电路相同。VD4为电源指示。
三、系统的调试
1.系统的连接

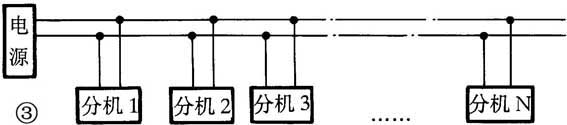

新型共线小电话系统，采用两根总线传输，所有分机均并接在电源输出的两根总线上（LINE），安装简单、维护方便，具体接线见图3。
2.编码开关的编码方法
编码采用8421码对K3、K2进行编码，如：分机号为“13”，K3编为“0001”，使脚4-5接通，其余的断开；K2编为“0011”，使脚4-5、3-6接通，其余的断开。注意：编“0”时，应为二进制码“1010”，即使码开关的3-6、1-8接通，其余的断开。
3.系统电源的调整
系统电源电压的调整视负载的多少而定，主要完成以下工作：挂机后线路电压应大于24V；摘机（单一分机时）线路电压应小于18V，以保证电路的复位和芯片的正常工作。其调整方法是改变线绕电阻R1，从而改变电源的内阻。
（张立臣）
