常用DVD集成电路（9）
ADV7175A数据资料

ADV7175A为数字视频编码集成电路，采用4∶4∶4的方式，支持CCIR601/624/656和SMPTE-170M多种标准。其内含：数据锁存器、NTSC制消隐、内插

1.3MHz低通滤波器、彩色控制、YUV/RGB矩阵、亮度2倍采样、字幕及图文电视单元、4路10bit D/A转换电路、副载波发生器、视频时钟控制，同步升降扩展器、I\(^{2}\)C接口等电路。

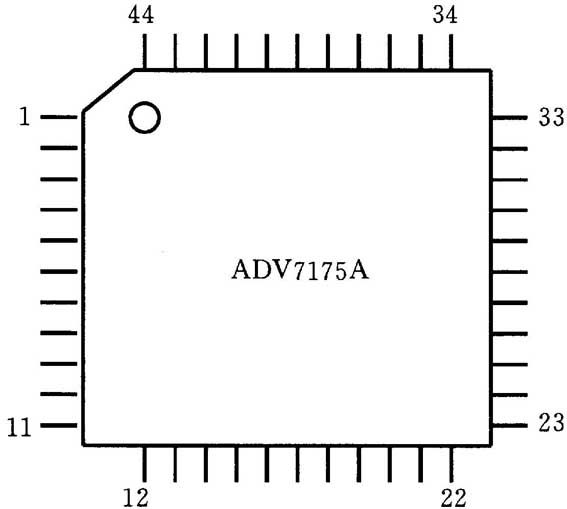

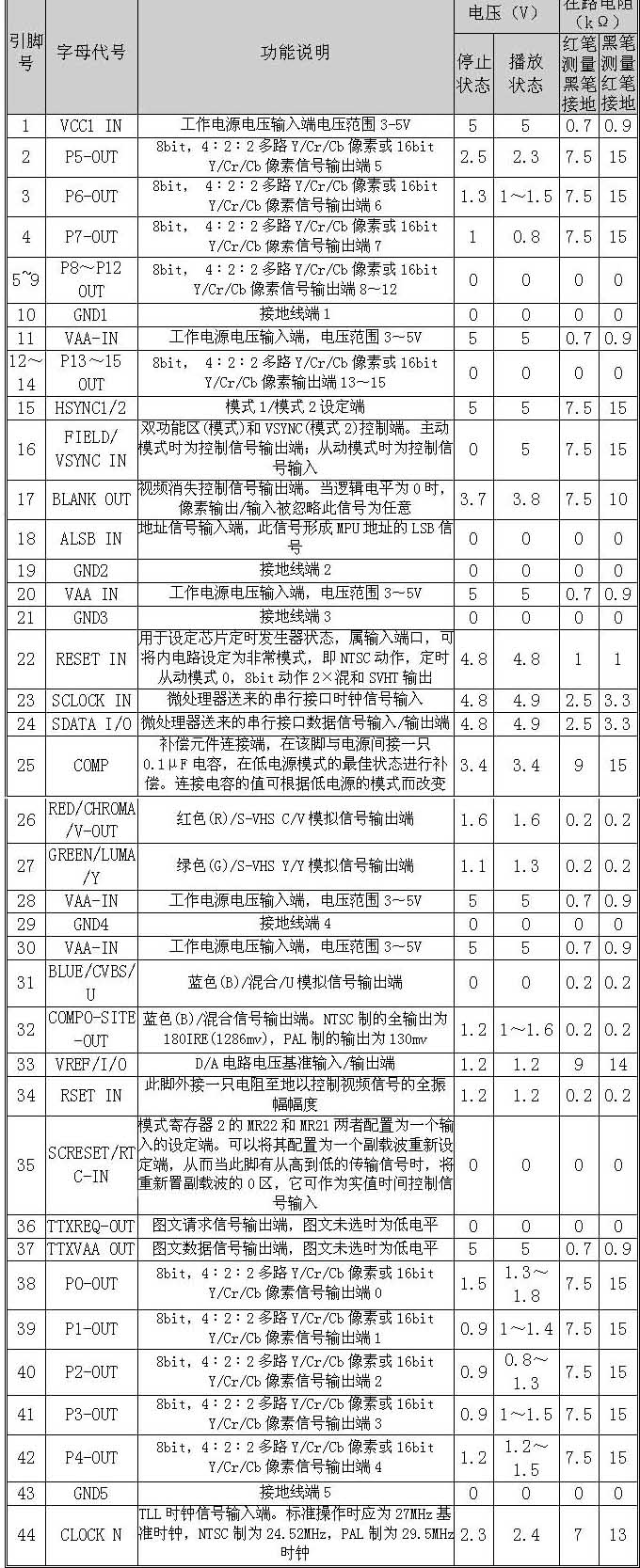

这种IC在松下、宏图、日立、索尼、新科、王牌等DVD影碟机上均有应用。其引脚排列方式如附图所示，典型应用数据见下表。

编者注：ADV7175A的详细技术资料（50页）可在www.analog.com搜集并下载，为pdf格式。

（孙余凯）
