故障现象：
无光无声，此机是遭受雷击而损坏的。
检修过程：
开机观察，除烧断了保险丝之外，并未发现有其他的惨重迹象。虽然如此，但对一台雷击机的检修，只能进行地毯式的搜索。

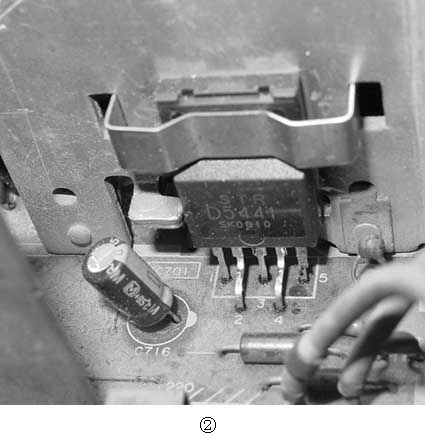

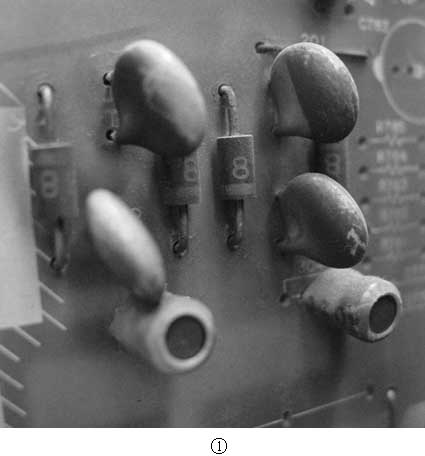

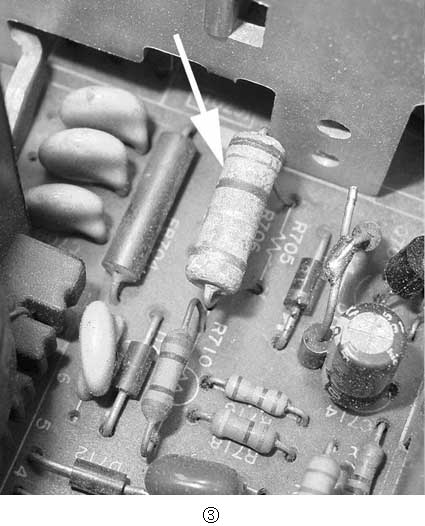

第一步检查电源电路，测量4个整流管无一幸免——均被击穿（见图1）。因为此电源开关管是封装在厚膜IC（STR 5441）中的（见图2），直接测量较难判断其是否损坏，于是先检查大功率元件，发现限流电阻R771、过流取样电阻R705已完全开路（见图3）。接着对于电源板上的小功率三极管也一一进行诊断，结果发现两个脉宽调制管A1015、C1815也受到了损害。于是将检出的已损坏的元件全部更换，然后断开所有负载，开机测量+B电压，没有输出。难道开关厚膜真的死了？为了快速判断其真假，拿来同一型号的厚膜IC代换上去。再次开机尝试，+B电压立即上升到115V，而其他的副电源输出也十分正常。这说明电源部分已经起死回生啦。

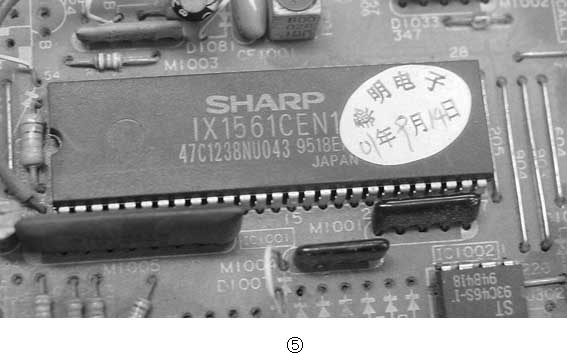

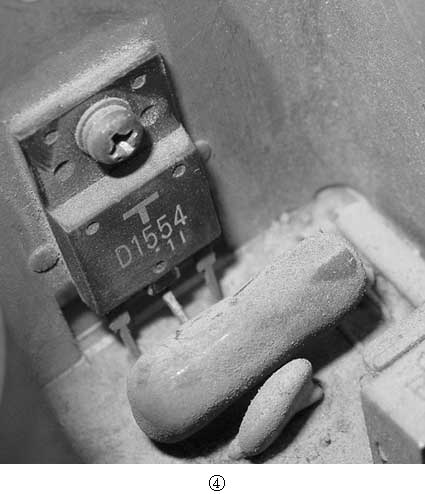

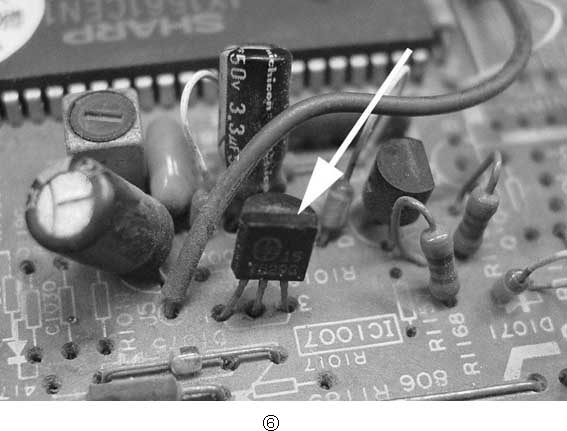

第二步着手的就是行输出回路了。判断行输出管（D1554）也已被烧毁了（见图4），焊下测量，果然如此。换上新的行输出管，接回所有负载后开机观察，屏幕仍然无声无色。这时，测量+B电压，又降回到二十多伏了。于是把矛头指向CPU（IX1561CE见图5），测量①脚（供电脚），为0V；再吸空其脚位， 铜箔上的电压有5V，这说明CPU内部电路存在故障，所以拖低了供电电压。更换CPU后，工作电压能正常地加上，但这时仍旧不能开机。怀疑是复位回路出问题了，于是检查CPU11脚外接的复位重调IC（PST529C），原来它也被击穿了（见图6）。找来新的复位IC焊接好后，重新开机，终于出现了满屏的光栅，可是连一个台都收不到。接下来就是要对信号通道进行检查了。用表测量高频头各脚的电压，基本正常；为了区分问题在高频头还是在中放电路，首先断开高频头的中频信号输出，然后用表笔碰触中放IC（IX0711CE）的中频信号输入端（④、⑤脚），同时观看屏幕，发现光栅上没有丝毫的闪动，可能中放IC又损坏了，将此IC更换后，果然能收到电台节目了。但收到的电台节目全是黑白图像，且模拟量和节目信号均不能记忆。经过几次换IC的前例，好像找出了规律似的——逢是IC必死。于是将CPU旁边的储存器（93C46）更换掉（见图7），再把基色矩阵IC（TDA3566A）也一起更换（见图8），然后重新开机观察。这时，彩色信号有了，自动搜台时也能存储下来了，但图像的噪点较多，且声音有点沙哑。于是微调高频头的本振频率（见图9），使其图像和声音达到最佳状态。
到此为止，这台身负重伤的夏普彩电才完全康复了。但回过头来看看，被天灾祸及其身的它，单是所换出的元件费用也要290元，真可谓“大出血”了。至于是否真的有维修价值，就要由客户自己来评价了。
（阿细）
