故障现象：
开机液晶显示屏不亮，不能进行任何操作。
检修与分析：

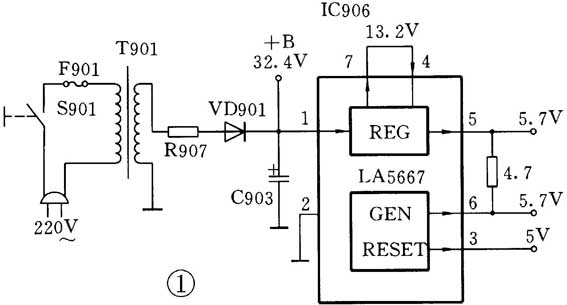

如图1所示，用万用表R×10Ω挡测电源线插头电阻，开、关机时均为无穷大，说明开机状态为开路。拆机盖检查，发现保险管F901（1.6A）发黑烧断。换新保险管，再测插头电阻，开机时有几十欧，关机为无穷大，说明电源变压器初级回路正常，试通电开机又烧坏保险管。
从故障上分析，电源变压器次级回路存在短路故障。观察变压器次级线圈无烧损现象，再用R×10Ω挡测量整流输出端和稳压输出端对地电阻，发现整流管VD901正反向电阻为0Ω，集成电路IC906（LA5667）①脚对地电阻为0Ω，判定为短路故障。
查故障器件，悬空LA5667①脚，测整流管正反向电阻正常，测电容C903的充放电正常，而测悬空LA5667①脚对地电阻仍为0Ω，证明集成电路已短路损坏。检修换一新片即可，由于找不到该片，只有作修复LA5667处理。
LA5667内部电路由稳压调整（REG）、复位（RESET）、静噪（GEN）三个电路组成，其中稳压调整又分成两级：一级是把整流滤波供给的32.4V转变成13.2V；二级是把13.2V变换成5.7V供后级。再判定集成块子损坏情况如何，测量取下的LA5667各脚对②脚地的正反向电阻，测量发现只有①、②两脚短路，其他脚电阻均在正常参数范围。这说明LA5667的损坏是在32.4V转换成13.2V的稳压调整电路上，而④脚13.2V到⑤脚5.7V的稳压调整电路仍正常。只要输入到④脚的电压保证在稳压调整范围内（13.2±2V），则⑤脚5.7V的输出就没有影响。因此，只要把整流滤波输出的32.4V变换成接近13.2V电压，电路就可修复。对比三端稳压块W7812和LA5667参数，确定W7812可作修复LA5667使用，且不必外接元件。
故障处理：

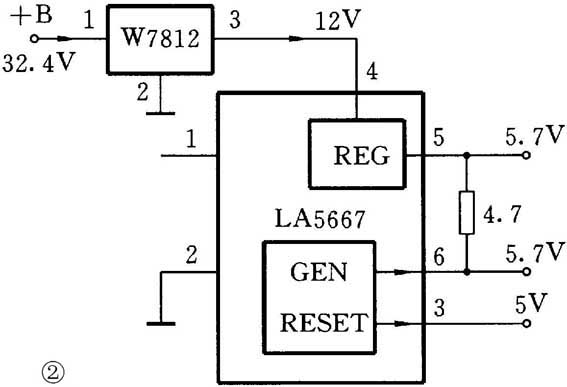

如图2所示，去掉LA5667①、⑦两脚，用W7812直接装上。连接方法：W7812的①脚输入端接到整流滤波输出电压+B32.4V上；W7812的②脚接到地；W7812③脚输出12V接到LA5667④脚。接好后测各脚对地，无短路，试通电，液晶屏亮，操作系统正常，再测LA5667⑤脚电压5.7V正常，其他脚电压正常，故障排除。
（熊小江）
