电源变压器是家电产品常用的部件，它的质量好坏关系到整机的性能。笔者在实践中制作的简易测试台，电路简单、测试方便，可供操作者小批量检测电源变压器的空载电流、额定电流、次级空载电压、满载电压、负载电流等参数，还可用作小家电检修台，适合爱好者制作。
工作原理

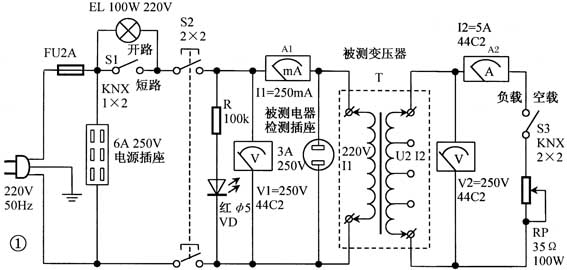

如图1所示。电路由初级回路和次级回路两部分组成。市电220V，经保险管FU、钮子开关S1和双联按钮S2，至电流表A1和被测变压器检测插座，然后到S2的另一组触头，形成输入供电回路。电压表V1并联在电源线上。开关S1和灯泡EL是为了防止被测变压器或小家电未知故障电流过大而设置的。当S1开路时，灯泡若微亮，电流表A1读数增大，V1示值就相应减小，表明流过被测变压器的电流较大，使灯泡发光。接入灯泡是为了对输入回路进行分压和限制故障电流。这样不仅减少了因过载更换保险管的麻烦，而且用灯泡显示更为明亮。当S1接通时，相当于将灯泡短路，这挡一般应在电路或变压器故障排除后再用。
变压器次级回路由电压表V2、电流表A2、开关S3和大功率线绕变阻器RP组成。当S3断开后，V2测得的电压为空载值。当S3闭合时，调节负载电阻RP的阻值，A2读数为负载电流值。
元器件选择

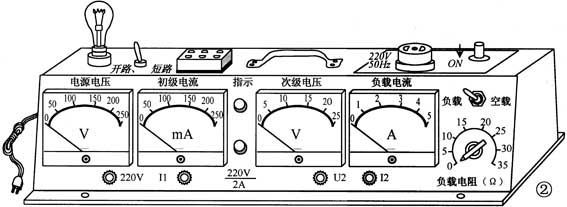

电压表和电流表选用44C2型系列交流电表，如果手头有其他型号，测量精度在2.5级也可使用，量程最好取5为倍数，以方便读数。S2选3A双刀按钮开关，这是从安全考虑的。只要不按下S2就无电压输出。笔者利用彩电换下的电源按钮开关。拔掉限位桩后改制而成。S3取中型双刀双掷钮子开关，触头并联，以扩展使用电流。因负载电流较大，变阻器功率为大于100W，阻值0～35Ω。其他元件按图1所标配备即可。外壳如梯形，长×高×宽为580mm×140mm×（60mm～120mm），用铁板折边焊接制成。元器件安装见图2。
主要用途
1. 检测电源变压器空载电流、电压及额定负载电压、电流：将变压器初级、次级线圈分别接入相应接线栓。S3置“空载”，按下S2，A1读数为一次测空载电流，A1、V1读数的乘积为变压器功耗。当电压一定时，变压器功率越大，电流A1也越大。再将S3置“负载”，调节变阻器RP，比较空载与负载时的电压差，这个电压差越小越好，压差过大说明变压器负载能力差。
2. 检修小家电：将被测小家电电源插头插入圆形插座，观察A1、V1和EL的变化，大致判断故障点，这对修理电冰箱、洗衣机、电动机、变压器、电饭锅、电磁铁是有帮助的。如果前级电源配上调压器，对检修彩电电源电路、行输出大电流电路会带来很大方便。
3. 检测台装有方形电源插座，可供插接电烙铁、台灯之用。
（李海群）
