MAX1792是MAXIM公司2000年开发的新产品，是一种能输出500mA的低压差线性稳压器。该稳压器的主要特点有：输入电压范围为2.5V～5.5V，输出电压可以是固定输出（有1.5V、1.8V、2.5V、3.3V及5.0V五种），同时，它也可外接两个电阻组成可调整输出（1.25～5.0V），使用十分方便；可保证500mA输出，并且在500mA输出时其压差低于130mV；输出电压精度可达±1%；当输出电压低于正常电压93%时，有复位信号从端输出；静态电流低，典型值为80μA（地电流）；有关闭控制，在关闭状态时耗电仅0.1μA（典型值）；内部有输出电流限制、过热保护；工作温度范围为-40℃～+85℃；8引脚功率μMAX封装（连续功耗可达1.3W）。

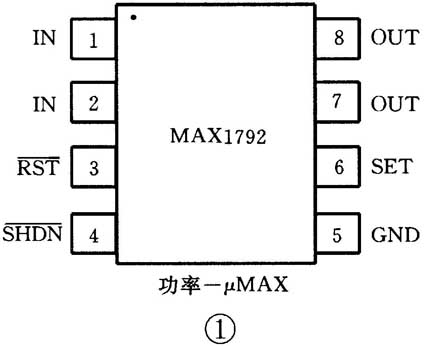

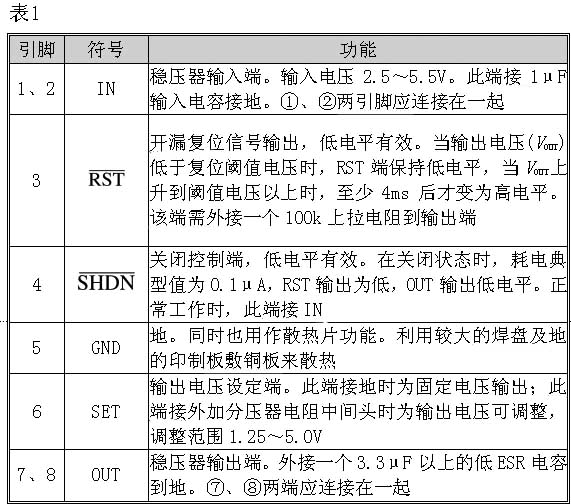

引脚排列与功能
低压差及低功耗
MAX1792最大的特点是压差低，在5V输出电压、输出500mA电流时，其典型的压差是130mV，最大值是225mV。另外，静态电流低，其典型值为80μA，最大值为250μA。这是该器件内部采用了P沟道功率MOSFET的缘故。该P沟道MOSFET的导通电阻R\(_{DS（ON）}\)仅0.25Ω，故其最大压差V\(_{DO（max）}\)为 V\(_{DO（max）}\)=R\(_{DS（ON）}\)×I\(_{OUT（max）}\)=0.25Ω×500mA=125mV
随着输出电压的降低，R\(_{DS（ON）}\)增加，所以在V\(_{OUT}\)（输出为2.5V时，其典型压差值增加到210mV，最大压差值为360mV。
按目前的低压差线性稳压器的技术指标来看，一般可做到60～100mV/100mA。即输出500mA时，其压差为300～500mV。从这一点看MAX1792在低压差方面是较为先进的。
由于压差低、功耗低，特别适用于便携式电子产品。如掌上电脑、蜂窝电话及无绳电话、PDA、UBS插座、便携式电子仪器等。
输出电压选择

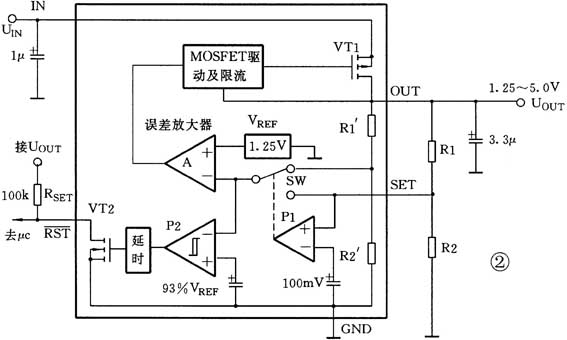

MAX1792是一种双模式器件，既可输出固定电压也可输出设定电压。固定输出电压有1.5V、1.8V、2.5V、3.3V及5.0V（分别用型号的后缀15、18、25、33、50表示），并且它们每一种固定输出的器件又可以外接两个电阻R1、R2来设定所需的输出电压，如图2所示。
MAX1792与一般线性稳压器相同的部分有误差放大器（A）、调整管（VT1，P沟道功率MOSFET）、输出固定电压的分压器电阻R1’及R2’。为了达到双模式功能，增加了100mV的基准电压源、电压比较器（P1）及单刀双掷模拟开关（SW）。
当用作输出固定电压时，SET端接地，比较器（P1）输出低电平，开关（SW）与上触头接通，即误差放大器的反相端接在内部R1’、R2’的分压器上，输出由R1’及R2’阻值确定的固定电压；当用作可设定输出电压时，输出端V\(_{OUT}\)与地之间接R1、R2组成的分压器，分压器中间头接SET。由于SET端输入的电压大于100mV，比较器P1输出高电平，开关SW与下触头接通，则输出电压V\(_{OUT}\)取决于R1与R2的比值。
RESET————-信号输出
MAX1792的输出电压低于正常电压93%时，RST——-端输出低电平复位信号（该复位信号输出结构如图2左下所示）。它由电压比较器P2、93%V\(_{REF}\)的基准电压源、延时电路及N沟道MOSFET（VT2）组成（外接100kΩ上拉电阻）。
当输出电压正常时，电压比较器P2输出低电平、VT2截止，RST——-端输出高电平；当输出电压低于正常电压93%时，电压比较器输出高电平，经延时后输出的高电平使VT2导通，RST——-端输出低电平。此低电平复位信号一般输入μC，也可利用此信号来使LED亮以表示输出电压低了。
应用电路
固定输出的应用电路如图3所示。要注意的是在订货或购买时必须要写明后缀（它表示不同的输出电压）。输入电容C\(_{IN}\)降低电源的源阻抗。C\(_{OUT}\)降低噪声及改善负载瞬态响应及稳定性。输出电容C\(_{OUT}\)应选择低等效串联电阻的电容（LOW ESR），应选择低于0.1Ω的为好。若有可能将C\(_{OUT}\)增到10μF，有更好效果。
可设定输出电压的应用电路如图4所示。外设R1、R2与设定的输出电压关系为：
V\(_{OUT}\)=（R1+R2）/R2V\(_{SET}\)
式中V\(_{SET}\)为基准电压，即V\(_{SET}\)=1.25V。设R2为25kΩ～100kΩ，则可求出R1。
V\(_{OUT}\)的范围为1.25V～5.0V。
MAX1792主要参数如表2所示。
有关MAX1792更详细的原厂资料请上网下载：pdfserv.maxim-ic.com/arpdf/MAX1792.pdf。
