这里介绍两种实用的电源IC，是目前便携式电子产品中应用较广的线性稳压器SPT114及电荷泵电源IC MAX860。
1. SPT114
SPT114是一种带关闭电源控制的低压差线性稳压器IC。其特点是：输入电压2.5～14V；输出固定电压，从2.0V～6.0V，每0.5V一挡；输出电流为100mA；压差典型值120mV；静态电流为1mA；关闭状态时小于100nA；有过热及短路保护。
该器件主要应用于手机、BP机、计算机外设、便携式仪器及无线电控制系统等。

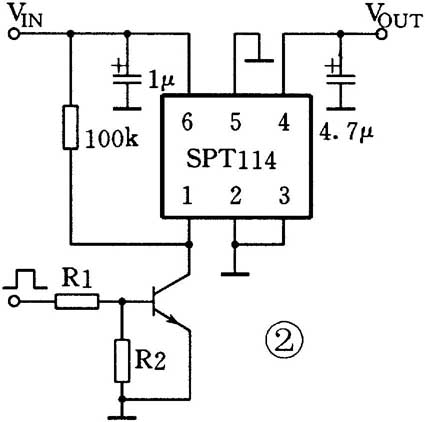

该器件采用6引脚SOT23L封装，管脚如图1所示，①脚为关闭控制端，加高电平时，关闭电源。此功能不用时，①脚接地。典型应用电路如图2所示。
2. MAX860
MAX860是一种电压反转或倍压IC，是一种性能较好的电荷泵式电源。其特点是振荡器频率可由用户选择：FC脚接V\(_{DD}\)或悬空时，f=6kHz，接GND时f=50kHz，接OUT时，f=130kHz；能输出50mA，在输出50mA时效率为87%；静态电流小，典型值200μA；有关闭控制（低电平有效），在关闭状态时耗电
1μA；在50mA负载电流时压差60mV；输出电阻为12Ω。输入电压1.5～5.5V。

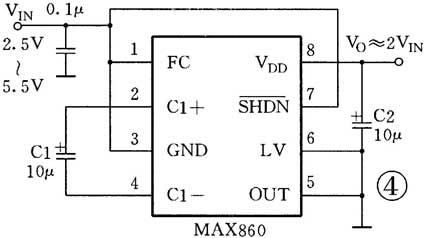

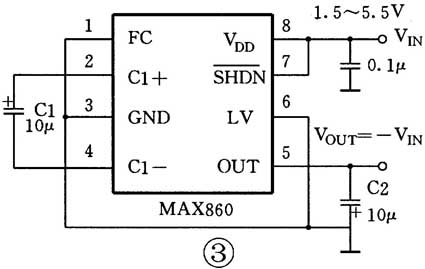

该器件有8引脚μMAX封装或SO封装。典型应用电路图如图3及图4所示。图3为电压反转电路，V\(_{OUT}\)=-V\(_{IN}\)\(^{。}\)在V\(_{DD}\)<3V时，⑥脚（LV）接地；VDD>3V时，⑥脚悬空或接地。图4为倍压输出电路。外接电容C1、C2与工作频率有关：f=50kHz时，C1、C2为10μF；f=130kHz时用4.7μF；C1、C2应采用多层陶瓷电容器。
有关MAX860更详细的原厂资料请上网下载：
pdfserv.maxim-ic.com/arpdf/MAX860-MAX861.pdf。
应用指南
1. 原采用TO-220封装的电源IC不用加散热片，但换成贴片式封装后，由于散热条件差，有时需要增加敷铜板面积来散热。
2. 不要“大马拉小车”。不要认为选用输出电流大的电源IC，用在工作电流小时较保险。工作电流最好是电源IC最大输出电流的70%～80%。因为在PWM型DC/DC变换器中，轻负载的效率是较低的。
3. 线性稳压器的效率比不上DC/DC变换器，但其噪声及纹波电压要比DC/DC变换器小近千倍。对噪声敏感的电路则只好选LDO。现在也已开发出DC/DC变换器加LDO的电源IC或电荷泵电源倍压后加LDO的新器件，具有噪声低、效率高的优点。
4. 电源精度一般选择±（2%～3%）。这是指初始精度，即空载时输出电压的精度。输入电压变化或加负载后，输出电压也会变化，变化大小取决于线性调整率及负载调整率。线性调整率小、负载调整率小的电源，稳压性能好。
5. 不要过分地追求新器件。电源IC发展极快，新器件如雨后春笋般出现。新器件的性能稍有提高，但往往价位较高、订货周期较长，使新开发产品的成本及试制周期太长而难以接受。一般情况下，若采用1995～1999年生产的电源IC，性能不错，并且价位低、容易购得。
（金召）
