AT808手机信号源模拟的是一个蜂窝移动手机接收频段的射频信号，它主要用于移动接收机故障的维修，是频谱分析仪的最佳“拍档”。
一、AT808射频信号源的用途
因为基站发出的手机接收信号是不稳定的，并且一般都在-70dBm
～90dBm，有些地方更弱，甚至无信号。为了使广大手机维修人员更方便地使用频谱分析仪，测量分析射频电路，特别是中频信号等，安泰信公司研制出了AT808手机射频信号源。AT808频率可调，其输出幅度也能定量可调，因此配合AT5010频谱分析仪使用，能检测无接收故障及接收差故障，也就是说可定量测试手机的灵敏度。
AT808射频信号源操作简单，若配合频谱分析仪使用，会使移动手机的接收机故障维修非常方便。若您对手机电路有一定的了解，那么，利用射频信号源与频谱分析仪的配合，可以对所有移动手机的接收机故障进行快速准确的维修。
二、AT808射频信号源特点
AT808能输出935～960MHz之间可调的射频信号，通过按钮操作，还可设置3个固定的频率输出。它们分别是50信道的945MHz；75信道的950MHz；100信道的955MHz。用固定点频输出，可以保证输出精确固定的射频接收信号，从而能更稳定，更容易地判断出测量接收中频及后级电路是否正常。AT808采用进口名牌贴片元件制造，保证了其高质量及高可靠性。
射频信号源输出的信号幅度范围在
-85～-20dBm之间。通过衰减按键的操作，可设置不同幅度的信号输出。在检修无接收故障时，通常设置信号发生器的输出为-20dBm左右（不要按下任何衰减按键，此时信号源输出幅度为-20dBm）。在检修接收差故障时，通常设置信号输出幅度在-70dBm左右（同时按下衰减按键20dB、20dB、10dB，信号源输出幅度即为-70dBm）。
对于摩托罗拉和诺基亚手机，可将故障机设置在测试状态下，设置接收机工作的信道为75信道（即950MHz）。选择射频信号源上的75信道的点频即可。也就是要使被测故障机的工作信道与AT808信号源上的信道对上，这样信号源上的信号才能进入手机。
对于其他手机，可将射频信号设置在任何一个信道上，但需配合频谱分析仪使用。
在进行射频信号源与手机连接时，只需通过射频电缆连接到故障机的天线触点处即可。
三、AT808射频信号源的操作方法
● 摩托罗拉
无接收维修的使用：将射频信号源调节到950MHz，-20dBm。用测试指令450075#或45075#，设置故障机工作在GSM的75信道，即可用频谱分析仪检查故障机（有无接收中频信号等）。
接收差维修的使用：将射频信号源调节到950MHz，-70dBm。用测试指令450075#或45075#，设置故障机工作在GSM的75信道。即可用频谱分析仪检查故障机（接收中频信号强弱）。
● 诺基亚

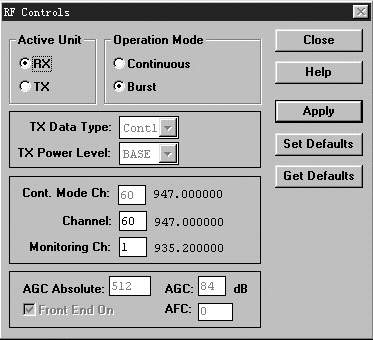

无接收维修的使用：将射频信号源调节到950MHz，-20dBm。启动维修软件WINTESLA，将CHANNEL中的60改为75，按回车键，选择CONTINUOUS（见附图），即可用频谱分析仪检查故障机。
接收差维修的使用：将射频信号源调节到950MHz，-70dBm。启动维修软件WINTESLA，将CHANNEL中的60改为75，按回车键，选择CONTINUOUS（见附图），即可用频谱分析仪检查故障机。
● 其他手机
无接收检修的使用：
将射频信号源设置在任意一个频点上，-20dBm。用频谱分析仪检查故障机。
接收差检修的使用：
将射频信号源设置在任意一个频点上，-70dBm。用频谱分析仪检查故障机。
关于AT808手机射频信号源的销售信息，请读者参见本期第66页的广告。
另注：
1. AT5011/5010频谱分析仪测量幅度为：
-100dBm～+13dBm，即：信号强度达到最高的一条水平刻度线时，此信号的幅度为-27dBm，每下一大格减10dBm。如果频谱分析仪上的40dB衰减器全按下时，此时最高水平刻度线幅度为+13dBm（-27dBm+40dBm）。
2. AZ530-H高阻抗探头：
手机有些信号测试点可以直接用高频电缆连接频谱仪进行测量。但有部分测试点因为存在阻抗匹配的问题，不能直接测量，选用安泰信AZ530-H高阻抗探头能解决此问题，因探头输入电容为2pF，阻抗极高，可以直接定量测量手机上任何射频信号不会对被测电路有任何影响。AZ530-H高阻抗探头本身有20dB（典型值）的衰减，因此用其作定量测量时，要在其直接读数上加20dB。
（彭清）
