手机无发射是指手机可以开机、入网，但拨打电话时却无法连接或发射。无发射故障是手机常见的故障之一，且多发生在爱立信和西门子系列手机，这是由于此类手机的发射电路出现故障时，如果接收电路工作正常，一般仍可登记上网，并有场强显示。而其他系列手机（如摩托罗拉、诺基亚等）的发射电路不正常，一般很难入网。若手头有扫频仪，检修无发射故障较为简单，本文主要阐述在没有扫频仪的情况下如何检修无发射故障，下面以爱言信T18手机为例进行分析。
故障现象：开机上网正常，拨打电话时场强信号消失，无发射。
分析与检修：在检修不入网故障时，我们采用了“四步法”较好地排除了故障。在检修无发射故障时却不能生搬硬套，下面，根据发射电路的组成和维修经验，仍采用“四步法”来维修无发射故障。

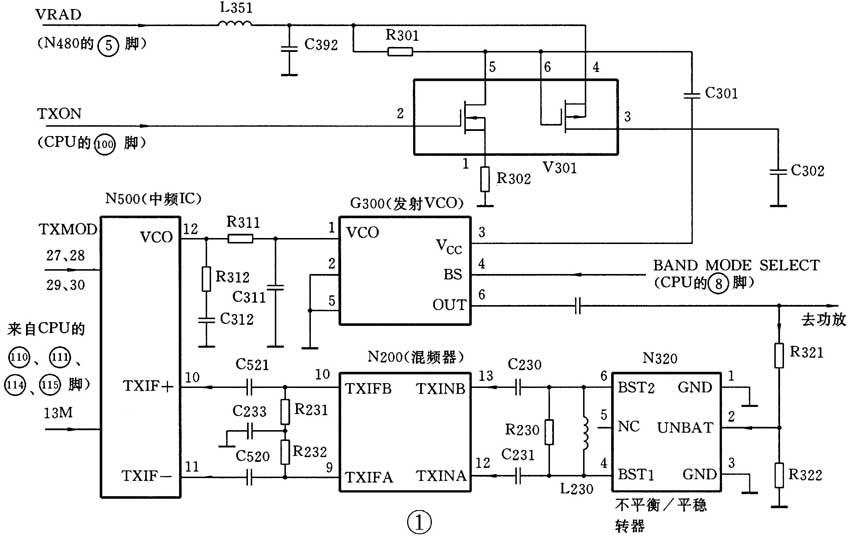

为便于检修，下面先分析一下该机发射VCO电路和功放电路的工作过程：爱立信T18发射VCO电路如图1所示。CPU（D600）的的基带信号TXMOD进入中频IC（N500）的，在N500内调制成频率为130MHz的调制信号，鉴相后，从N500中的输出，控制发射VCO（G300）的①脚，使G300的⑥脚输出稳定的已调高频信号，送到功率放大电路。
爱立信发射VCO模块G300是GSM频段和DCS频段共用的，第④脚工作时的频段选择由CPU第⑧脚控制，第①脚为发射锁相环控制信号，该控制信号其实是一个高电平，且随着接收频率的变化而变化，当接收的频率增高时，该电平也随之升高，从而控制发射VCO工作，使其产生相应的发射频率。第③脚为供电脚。它是一个脉冲电压，来自于N480第⑤脚输出的3.8V电压，由开关管V301及TXON信号控制。第⑥脚为发射VCO输出脚。
爱立信T18手机功率放大电路主要由功率放大器N400，供电电子开关N401等组成，有关原理图如图2所示。
电池正极供出的电流经R400到电子开关N401的②、③、⑥、⑦脚，当有TXON、POWLEV信号时，②、③、⑥、⑦脚与①、⑤、⑧脚相通，电流就从①、⑤、⑧脚输出为功率放大器N400供电，负电压供给（-4.8V）在电解电容C427的左端，送至N400的⑥脚。
双三极管V447的④、⑤、③脚组成一个电子开关，当有TXON信号时才能控制N401导通。三极管V423，受控于功率电平控制信号POWLEV，POWLEV来自于多模N800的，它是一个D/A转换器的输出口，输出的电压高低受基站功率等级的信令控制，用于控制输出功率的大小。
第一步：重写软件，保证软件运行良好
拨打“112”，用示波器测试TXON信号波形（正常情况下应为3.2V左右的脉冲波形）。测试点是TP115，即显示屏左下角靠近背景灯的一个圆点，测量时要拆下显示屏，该点信号由CPU第7提供，待机时为低电平，发射时测不到高电平的脉冲控制信号，说明软件有问题。先对CPU、字库和码片等进行补焊，故障依然。用NET-2000免拆机软件故障维修仪重写码片和字库后，再测试TXON波形正常，手机插卡开机，仍不能拨打电话。
爱立信系列手机，软件故障很好修复，因此，维修时，应确保软件运行正常。需要说明的是，爱立信T18手机的软件故障不同于以前的单频手机，单频（如388、788等）手机软件故障的排除一般可通过重写码片字库资料或更换码片即可。而爱立信T18手机如果将码片资料重写或更换码片后，会出现“请插入正确的SIM卡”现象。这时，只要用爱立信T18软件维修传输线再对字库资料重写一遍即可。如果重写字库后还是不行，说明字库程序旧，需用新版字库进行重写，新版字库可到以下网址去下载：http：//www.lante168.com。
第二步：测试TXMOD波形，确定故障大致部位
拨打“112”，用示波器测试中频IC（N500）输入的TXMOD信号波形，发现：“112”不能打通，但有闪动的波形出现，说明故障在中频IC之后的发射VCO或功放电路。
TXMOD是发射机基带部分加工的“最终产品”。一般来说，在接收机正常后，打“112”，这个信号能看到，说明手机的基带部分OK，使用普通的模拟示波器就可以看到TXMOD信号，将示波器的时基开关旋转到最长时间/格，拨打“112”，如果能打通“112”，就可以看到一个光点从左到右移动，如果不能打通“112”，波形是一闪就不再来了。
第三步：测试电流，缩小故障范围
入网后拨打“112”，发现电流表轻微摆动，只是上不去，之后手机场强显示消失（正常情况下电流表应迅速上升到350mA左右，然后在250～350mA之间有规律地摆动）。由此说明，故障可能是发射VCO电路工作不正常引起。
电流法是维修手机的基本方法，小结如下：
1. 入网后拨打“112”，电流表不摆动，且手机场强显示不消失。这种故障是由于发射电路元件虚焊、无供电电压引起发射电路不工作或软件错乱。
2. 入网后拨打“112”，如果电流表轻微摆动，就是上不去，之后手机场强显示消失。这种现象一般是由于发射VCO电路不正常引起。
3. 入网后拨打“112”，如果看不到明显的电流提升，可能是功率放大器工作不正常；如果电流提升过大，则多数为功率放大器的故障。
第四步：测量电压，确保直流（脉冲）供电正常
拨打“112”，用示波器测量G300的③脚无3.8V供电电压，测量N480的⑤脚有3.8V电压输出，飞线连接3.0V电压至电子开关V301的②脚（TXON），强行VCO模块连续工作，此时拨打电话，发现手机工作正常，仔细检查，发现V301的②脚和CPU的7不通，用一漆包线直接短接后，故障排除。
检测发射VCO的正常与否，可采用以下方法加以判断：人为强制其工作，再用示波器测量。拆机取出主板，将TXON发射控制信号端飞线接高电平端，该电平可取自V706的稳压输出3.0V。接上稳压电源开机后，发射VCO就处于连续工作状态，用万用表测其第①脚的锁相环控制信号电平为1.4V，第③脚电源为3.8V，第④脚频段切换控制为3.0V，这时再用示波器测其第⑥脚应有4VP-P的脉冲信号，但此波形只在通话状态下才有，而且这个信号并不是真正的发射高频信号，真正的发射高频信号需用频谱仪才能测到。检修时，可以按照这个方法检查发射VCO是否正常工作。
另外，发射电路中的许多供电电压都是受控电压或脉冲电压。检修时应引起注意。受控电压的特点是手机只有在拨打“112”的时候才能测到，手机待机状态下是测不到该电压的。脉冲电压的特点是用示波器才能测到其正常的波形幅度，用万用表测量要远远小于脉冲电压的标称值。
需要说明的是：功放电路损坏、供电（包括正负电源）不良、负载开路、电池供电不良、电路虚焊等也会引起无发射或发射关机，这在维修中是经常出现。限于篇幅，本文不再赘述。
（刘建青）
